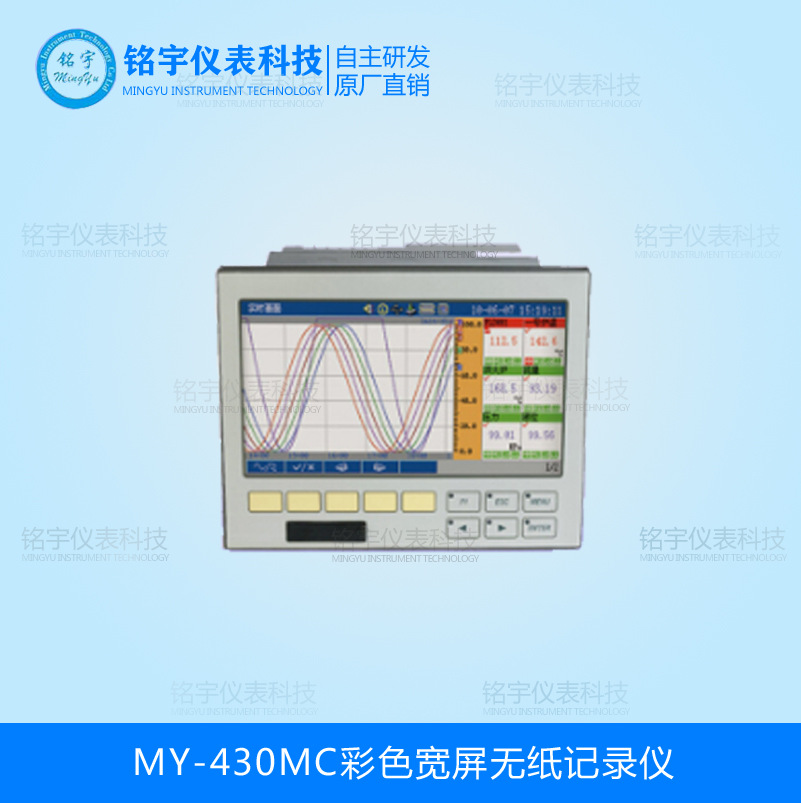

MY-430MC彩色宽屏无纸记录仪是一种将现场的温度、压力、流量、液位等参数显示并记录下来的二次仪表。采用高性能32位ARM微处理器和7英寸宽屏、480×240点阵TFT彩色液晶显示屏，并可以通过宽屏彩色无纸记录仪对其它仪表进行控制或调节。
彩色宽屏无纸记录仪详细资料：
MY-430MC彩色宽屏无纸记录仪是一种将现场的温度、压力、流量、液位等参数显示并记录下来的二次仪表。采用高性能32位ARM微处理器和7英寸宽屏、480×240点阵TFT彩色液晶显示屏，并可以通过宽屏彩色无纸记录仪对其它仪表进行控制或调节。
MY-430MC宽屏彩色无纸记录仪具有12路输入功能，其中8路模拟量输入、4路电流输入、4路模拟量变送器或者控制输出、6路报警输出、容量100mA配电输出，可实现信号采集、显示、处理、记录、积算、报警、配电等功能；MR4300采用全中文操作界面，实现人性化操作。采用RS-232C/RS-485通讯接口，可实现远程监控；内置32MB NAND FLASH作为历史数据的存储介质，可通过U盘实现数据转存。
适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。
一、宽屏彩色无纸记录仪技术参数：
1.输入信号：最多8通道信号输入，4通道电流输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC，全隔离型。
2.静电放电抗扰度：3级；电快速瞬变脉冲群抗扰度：3级；浪涌(冲击)抗扰度：3级。
3.信号类型：标准信号：(0～10)mA、(4～20)mA、(0～5)V、(1～5)V、(-10～10)V；
毫伏信号：(0～20)mV、(0～100)mV；
热电偶：B、E、J、K、S、T、WRe5-26、R、N；
热电阻信号：Pt100、Cu50、JPt100；自定义信号类型。
4.模拟量输出：4路模拟量变送器或者控制输出。
5.记录间隔：用户自定义；如将记录间隔设置成1秒钟，则12通道可记录最短时间为12天。
6.采样周期：1秒。
7.精度等级：0.2级。
8.存储容量：内部Flash存储器容量32MB。
9.存储方式：文件式存储方式，更改记录间隔不会改变历史记录。
10.配 电：额定电压24VDC，最大电流100mA，隔离型限流输出。
11.报警输出：最多6通道，250VAC 3A 继电器常开触点。
12.通讯接口：RS-232C和隔离型RS-485接口，通讯波特率为1200、9600、19200、57600、115200bps可选。
13.供 电：交流：220VAC±10%; 频率范围：50Hz±5%；最大功耗：30VA。
14.工作条件：工作温度：(0～50)℃；
湿 度：(10～85)%(无结露)；
运输和存储温度：(-20～60)℃；
湿 度：(5～95)%(无结露)。
15.尺 寸：外形尺寸：180mm×144mm×104mm;开孔尺寸：137mm×137mm
二、彩色宽屏无纸记录仪选型表:
|
MY-430－□□□□□－□-□/□-□宽屏无纸记录仪 |
|
|
代 号 |
屏幕色彩 |
|
MB |
彩屏 |
|
MC |
蓝屏 |
|
代 号 |
模拟输入通道数量 |
|
01 |
1个通用模拟量输入通道 |
|
02 |
2个通用模拟量输入通道 |
|
… |
… … |
|
12 |
12个通用模拟量输入通道 |
|
代号 |
模拟输出通道数量 |
|
0 |
无模拟量输出 |
|
1 |
1路模拟量输出，0～10/4～20mA可设 |
|
… |
… … |
|
4 |
4路模拟量输出，0～10/4～20mA可设 |
|
代号 |
报警输出数量 |
|
00 |
无继电器输出 |
|
01 |
1个继电器输出 |
|
… |
… … |
|
12 |
12个继电器输出 |
|
代号 |
存贮容量 |
|
064 |
64M存储容量 |
|
128 |
128M存储容量 |
|
248 |
248M存储容量 |
|
代号 |
PID调节功能 |
|
0 |
无调节功能 |
|
1 |
PID调节功能（多1路PID功能少1路输入通道） |
|
代号 |
流量补偿、累积功能 |
|
0 |
无补偿、累积功能 |
|
1 |
含多种补偿、累积功能 |
|
代号 |
通讯功能 |
|
0 |
无通讯接口 |
|
1 |
RS232通讯接口 |
|
2 |
RS485通讯接口 |
|
代号 |
USB转存功能 |
|
0 |
无数据转存功能 |
|
1 |
USB数据转存功能 |
|
代号 |
供电方式 |
|
A |
85～265V，45～55Hz |
|
|
附件 |
|
|
微型打印机（含电源）（订货号：MY3611） |
|
|
记录仪上位管理软件（订货号：MY3411） |
|
|
RS485/RS232转换模块（订货号：MY3511） |
|
|
|
