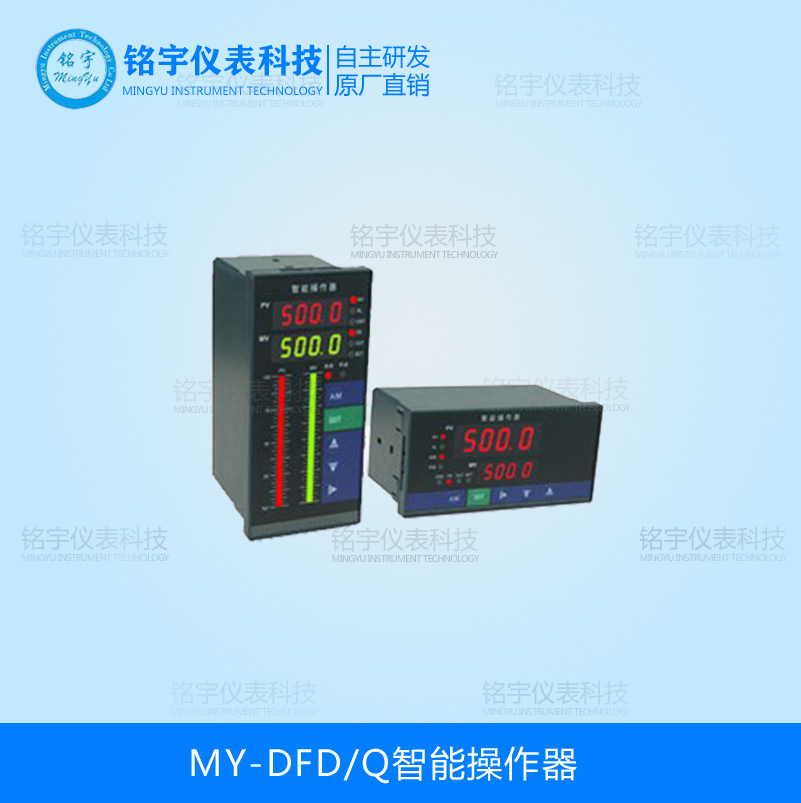

MY-DFD/Q智能操作器又称手动操作器, 可自动接系统(或调节仪)的给定信号和阀位的反馈信号,根据二者的偏差进行调节,输出相应的控制量,并可取代小功率伺服放大器直接驱动阀门,智能操作器可接在各种调节器或计算机控制系统之后作备用仪表。
智能手操器详细资料:
MY-DFD/Q智能操作器又称手动操作器, 可自动接系统(或调节仪)的给定信号和阀位的反馈信号,根据二者的偏差进行调节,输出相应的控制量,并可取代小功率伺服放大器直接驱动阀门,智能操作器可接在各种调节器或计算机控制系统之后作备用仪表。
一、产品功能特点:
1.自动校准和人工校准功能;
2.自动到手动的无扰动切换;
3.可分别带有一路模拟量控制输出、一路开关量控制输出;
4.继电器正转、反转控制及一路模拟量输出,适用于各种测量控制场合;
5.多重保护、隔离设计、抗干扰能力强、可靠性高;
6.良好的软件平台,具备二次能力,可以满足特殊的功能;
7.先进的模块结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便。
二、主要技术指标:
1.基本误差:0.5%FS或0.2%FS±1个字;
2.分 辨 力:1/20000、14位A/D转换器;
3.显示方式:双排四位LED数码管同时显示,上排显示测量值,下排显示阀位反馈值或输出量;
4.采样周期:0.2S;
5.报警输出:二个报警继电器输出,对调节信号或阀位反馈信号报警,报警值、报警方式、灵敏度可分别设定,继电器输出触点容量AC220V/3A.
6.控制输出:
(1)继电器正转、反转控制接点
(2)固态继电器脉冲电压输出(DC12V/30mA)
(3)单相/三相可控硅过零触发
(4)单相/三相可控硅移相触发
(5)模拟量4-20mA、0-10mA、1-5V、0-5V控制输出
7.通讯输出:接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300~9600bps内部自由设定;
8.馈电输出:DC24V/30mA;
9.电源:开关电源85~265VAC 功耗4W以下。
三、智能手操器选型表:
型 号 |
说 明 |
|||
MY-DF |
|
|
智能手操器 |
|
仪表类型 |
D Q |
|
电动手操器 气动手操器 |
|
设计程序 |
9 |
|
9000系列仪表 |
|
显示方式 |
1 2 3 4 |
|
单屏双光柱显示 双屏单光柱显示 双屏双光柱显示 三屏显示 |
|
输入方式 |
1 2 3 |
|
直流电流信号(0~10mA、4~20mA) 直流电压信号(0~5V、1~5V) 特殊输入订货请注明 |
|
控 制 输 出 及 调 节 方 式 |
电 动 手 操 器 |
1 2 3 4 5 6 |
|
正转、反转+上、下限报警 正转、反转+手动输出 正转、反转+EM1功能 正转、反转+EM2功能 正转、反转+开机手动功能 正转、反转+上、下限限幅功能 |
气 动 手 操 器 |
1 2 3 4 5 6 |
|
输出直流(0~10mA、4~20mA)+上下限报警 输出直流(0~10mA、4~20mA)+手动输出 输出直流(0~10mA、4~20mA)+EM1功能 输出直流(0~10mA、4~20mA)+EM2功能 输出直流(0~10mA、4~20mA)+开机手动功能 输出直流(0~10mA、4~20mA)+上、下限限幅功能 |
|
阀位反馈 输入方式 |
0 1 2 3 4 5 6 |
|
无阀位反馈 反馈0~10mA 反馈4~20mA 反馈0~5V 反馈1~5V 反馈0~10V 反馈电位器(订货注明电阻值) |
|
外形尺寸 |
H V F Q |
|
横式160×80×80mm 开孔:152×76 竖式80×160×125mm 开孔:76×152 方式96×96×110mm 开孔:92×92 方式72×72×110mm 开孔:68×68 |
|
阀位 反馈值 变送输出 |
A B C D E F |
|
无变送输出 变送输出0~10mA 变送输出4~20mA 变送输出0~5V 变送输出1~5V 特殊信号变送输出 |
|
控制量 变送输出 |
a b c d e f |
|
无变送输出 变送输出0~10mA 变送输出4~20mA 变送输出0~5V 变送输出1~5V 特殊信号变送输出 |
|
24V输出 |
P |
|
缺省为无24V直流电源输出 带24V直流电源输出(可做二线制变送器电源) |
|
通讯接口 |
T |
|
缺省为不带通讯接口 带RS232或RS485通讯接口 |
|
供电方式 |
K W |
|
缺省为220V.AV 开关电源85~260V.AC 开关电源18~36V.DC或18~36V.AC |
