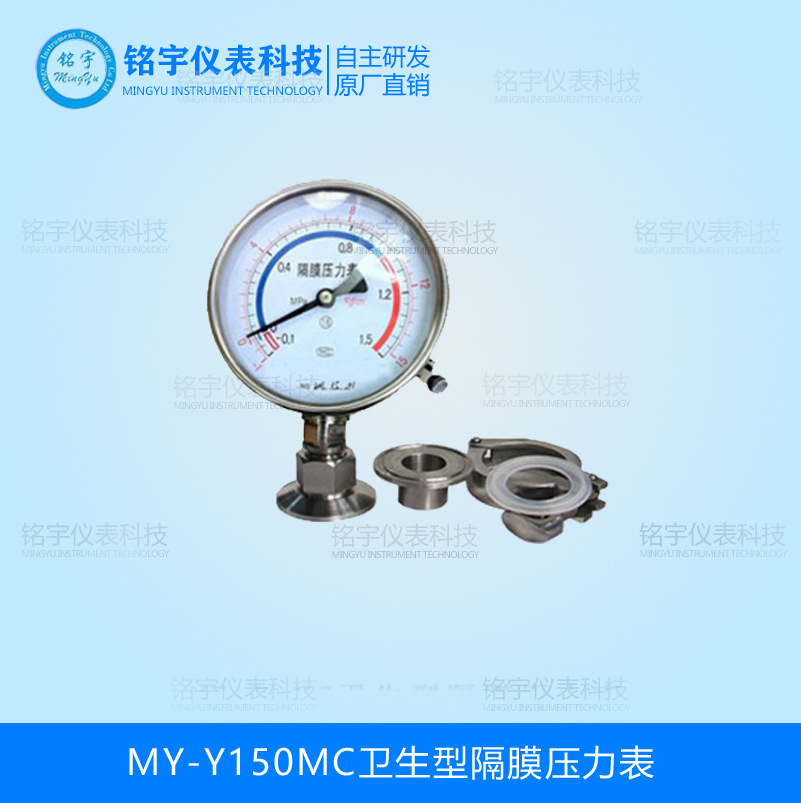

MY-Y150MC卫生型隔膜压力表是以卡箍式安装全不锈钢卫生级的隔膜压力表。适用于测量高粘度、易结晶、易凝固和有固体浮游物介质的压力，以及对某些测量介质不能直接进入通用型仪表内和便于清洗防止沉淀物质积聚的场合压力检测时，必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。适用于啤酒、饮料等食品与制药行业。
卫生型隔膜压力表详细资料：
MY-Y150MC卫生型隔膜压力表是以卡箍式安装全不锈钢卫生级的隔膜压力表。适用于测量高粘度、易结晶、易凝固和有固体浮游物介质的压力，以及对某些测量介质不能直接进入通用型仪表内和便于清洗防止沉淀物质积聚的场合压力检测时，必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。适用于啤酒、饮料等食品与制药行业。
一、卫生型隔膜压力表结构原理：
卫生型隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。当被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的密封液。由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变形—位移，经指示装置显示压力值。当隔膜的刚度足够小时，则压力仪表指示的压力就近于被测介质的压力值。
二、隔膜压力表材质的选择：
1.隔膜材料：0Cr17Ni12Mo2(316); 0Cr17Ni14Mo2(316L)；蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。
2。法兰材料：不锈钢0Cr18Ni9(304)、0Cr17Ni12Mo2(316)；不锈钢内衬氟塑料(316+F4)。
密封垫圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料。
3、隔膜液的选择
(保证隔膜表使用可靠性和安全性，应根据不同用途选择合适的密封液。)
|
工作液体名称 |
隔膜装置温度范围(℃) |
仪表正常工作环境温度(℃) |
|
甘油水溶液 |
-5～100 |
-5～40 |
|
硅油(低粘度) |
-40～130 |
-30～50 |
|
硅油(高粘度) |
-30～240 |
-20～60 |
|
备注 |
如对密封液有特殊要求请与公司协商订做。 |
|
一、卫生型隔膜压力表型号表示:
|
型 号 |
形式 |
量程上限值(MPa) |
|
|
配不锈钢压力表 |
配耐震压力表 |
||
|
Y-60B/Z/MC |
YTN-60/MC |
卡箍式 |
0.6～2.5 |
|
Y-100B/Z/MC |
YTN-100/MC |
0.4～2.5 |
|
|
Y-1500B/Z/MC |
YTN-150/MC |
||
|
Y-100B/Z/MN |
YTN-100/MN |
螺母式 |
0.4～2.5 |
|
Y-150B/Z/MN |
YTN-150/MN |
||
|
Y-100B/Z/MH |
YTN-100/MH |
矩形法兰式(均质机用) |
10～60 |
