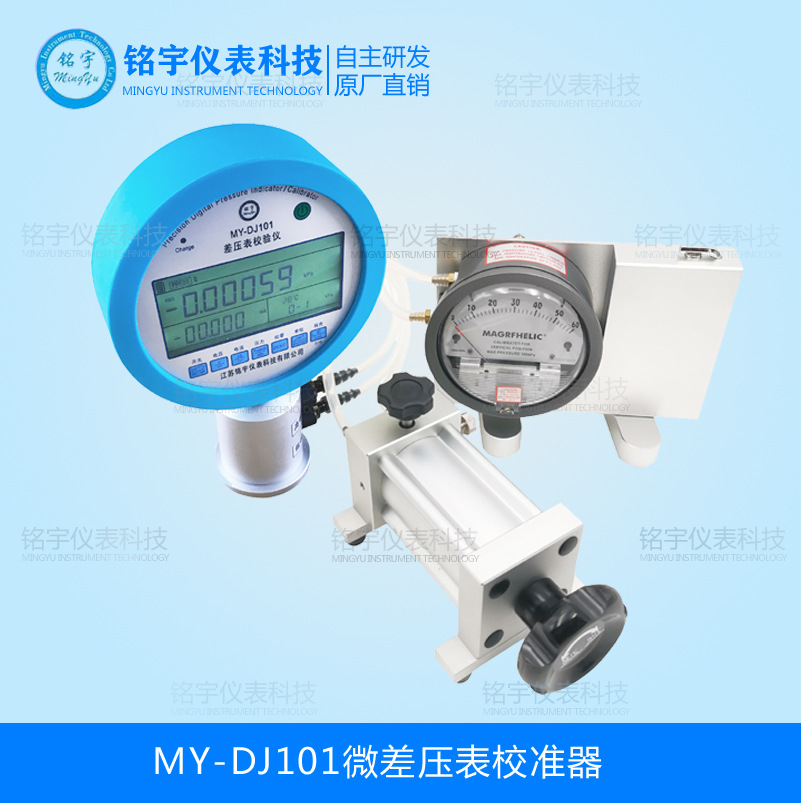

MY-DJ101微差压表校准器（以下简称气压源）是压力仪表检测工作中的重要辅助设备，与压力标准器配合使用，完成压力仪表校准、检测工作。 微差压表校准器发生器选用优质气压泵作为压力发生部件，辅以设计精巧的微调、快速接口、稳压阀组成。操作简单、结构合理、密封性能良好的优点，宽范围压力发生系统，可广泛应用于计量、科研、工矿企业。
微差压表校准器详细资料：
MY-DJ101微差压表校准器（以下简称气压源）是压力仪表检测工作中的重要辅助设备，与压力标准器配合使用，完成压力仪表校准、检测工作。
微差压表校准器发生器选用优质气压泵作为压力发生部件，辅以设计精巧的微调、快速接口、稳压阀组成。操作简单、结构合理、密封性能良好的优点，宽范围压力发生系统，可广泛应用于计量、科研、工矿企业。
2、微差压表校准器技术指标
1、压力范围：±500Pa；±1000Pa；±2000Pa；±5000Pa；0-1000Pa；0-5000Pa;±5kpa;±6kpa ;±10kpa更多压力联系客服.当光标处于压力测量项时该键为压力单位选择， 重复按该键可在PSI、inH20、i n Hg、mbar、bar、mmH2O、mH2O、mmHg、kgf/cm2、kPa (MPa)之间循环切换。
2调节灵敏度：min 1 Pa
3工作温度：-10~60℃ 湿度：100%
4重 量：约1.5kg
3、药厂差压表校准器使用操作
1.正压检测
拧下输出1、输出2接头上的堵头，将微调调至
适当位置（微调向外摇出）。打开过压稳压阀、关闭截止阀。再分别安装正压标准表和被检表在两个压力输出接口上，用微调向里调的升压至检定点左右时，稳定1~2分钟，等标准表显示数字稳定时，再使用微调调至检定点，逐点检测至满量程。校验完毕，打开截止阀。当加压中发现读数慢慢向下跌时（有轻微泄漏）请关闭稳压阀。
2.负压检测
分别在两个压力输出接口上安装负压标准表和被检表，将微调向里摇进（觉得摇不动时）。请先关闭截止阀，打开稳压阀。慢慢讲将微调向外摇出到检定点左右时稳定1~2分钟，等标准表显示数字稳定时，再使用微调调至检定点，逐点检测至满量程。校验完毕，打开截止阀，当加压中发现读数有轻微泄漏请关闭稳压阀。
4、微差压表校准器注意事项
1、发生器应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。
2、被检仪器应作适当清洗，避免污渍进入检测回路。
3、输出1、输出2接嘴为专用快速接头，端面密封。
4、输出1、输出2接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。
4.5当杠杆造压较重时，请使用微调升压，则较为轻松。
安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，即可。
5、各部件名称及功能
|
编号 |
名 称 |
功 能 |
|
1 |
泵体总成 |
各部件组合安装 |
|
2 |
输出 1 |
连接标准表或被检表 |
|
3 |
输出 2 |
连接标准表或被检表 |
|
4 |
稳 压 阀 |
输出压力不稳定时锁定，可保持压力平稳 |
|
5 |
截 止 阀 |
造压时锁定，回压时开启 |
|
6 |
微 调 |
通过操作带动活塞柱运动
|
MY-DJ101差压压力表除可作较高准确度校正标准器(表)外，也可作为现场校验仪表使用，广泛用于冶金、石油、化工、电力、天然气、计量及科研等部门。差压压力表可作较高准确度校正标准器（表）对压力/差压变送器、压力传感器、压力开关、普通/精密压力表等进行校准与检定。也可以用于在线压力测量。
微差压压力表概述
l 、微差压压力表为交直流两用型仪表，在测量压力的同时，可测量: ± 25mADC 电流或±50VDC 电压,压力开关测试并且自动记录压力开关值，具有24VD输出，可作为4 -20mA 两线制变送器供电电源。
2 、采用24位高性能A/D转换器配合高性能的微处理器对仪表的各项性能及技术指标作连续修正，保证仪表长时间内宽温度范围内使用而不影响仪表的精度。
3,功耗低，电池采用进口镍氢( 锂) 高能量电池， 采用国外进口铝合金机壳，外形美观，坚固耐用、抗干扰能力强。
4 、智能充电，具有电池过充电、欠电压自动关机及自动保护功能。微功耗的关机保护功能，保护仪表在长期不使用时， 电池能量不受损， 保证电池的长寿命使用，
5 、仪表量程功能丰富， 一表多用。
6 、采用薄膜面板及进口轻触开关，款式新颖，按键寿命长。
7 、背光LCD 多路显示， 功耗低、寿命长。
8 、压力、电流和电压数字校准不用任何硬件调整，可直接在面板上操作调校零点和满量程。
9 、内置六位高精度直流数字电压、电流表。
1 0 、具有R S - 2 3 2 接口，可与上位机进行通信， 传递实时测量数据给专用检走软件，可进行数据记录、自动生成表格、自动进行误差计算、检定数据可存储打印。可检定压力变送器、指针式压力表、压力开关(压力控制器) 等。
微差压表校准器工作原理
2 .工作原理
a 压力: 被测介质从引压管施加于固态( 硅膜片) 传感器上，当压力变化时， 扩散硅膜片的电阻在压力电阻效应下发生变化、这个变化作为电信号被检测出来，通过线路将其转换为与压力成比例关系的电压信号，该信号经2 4位模拟/数字转换器转换为数字信号，经微处理器处理后，在L C D显示器上显示出被检介质压力值的数字。
b.电流、电压: 随机查副表笔插入仪器面板时相应插孔内，将仪表打开至电流或电压档即可测量，测量数据经2 4位A / D采集后送入微处理器进行线性、温度、满度处理，最后在L C D显示屏上显示出测量值。
微差压表校准器技术指示
1 、压力量程: -0.1~70MPa(量程选择见附表)也可选配多只智能数字压力模块，数量及量程不限，自动识别使用方便(模块选择见附表)可选表压、绝压或者差压测量，与手操泵或压力校验器联用可以校验压力变送器、弹簧管式压力表、压力开关等
2 、分辨率: 压力: Min O.1Pa,电流: O.1μ A 电压: O.lmV
3 、电流测量范围: 士25.0000 mA,电压测量范围:士50.0000 V
4 、直流电源输出: 24VDC土10%,最大负载电流50mA
5 、准确度: 压力: O.05%F•S 0.02%F•S
电压、电流:士(0.01%R.D+0.005%F•S有高低端检测口)
6 、温度范围: 0-50°C
7 、直流工作时间:≥80 小时，视工作情况而定
8 、显示：6位显示、5位或6位可选
9 、相对湿度:≤80%RH
10 、过载能力: 为量程上限的1.2-1.5倍
11 、外形尺寸: 122x106x49mm (长×宽×高)
12 、重量: 1000g
13 、电源: 3.7V/3000mAh锂电池，充电电压5V
14 、传压介质: -1OkPa--10kPa范围内，传压介质只能为无腐蚀性的气体，O.4MPa --60MPa范围内，传压介质为与316L不锈钢相兼容的液(气)体
微差压压力表使用操作：
9、检测变送器:仪表配有24VDC 电源。检测变送器时， 直接将仪表打开至电流测量功能，按照仪表面板接线指示与变送器连接，即可检测变送器性能。
10、超量程报警: 本仪表具有超量程报警功能， 当所加压力超出额定满量程一定量时，仪表将闪烁显示并且内置蜂鸣器将断续发声以表示压力或电压( 电流) 超出满程， 此时应停止加压并卸掉部分压力使其在规定量程内，以免损坏压力传感器。
