限流减压孔板详细资料：

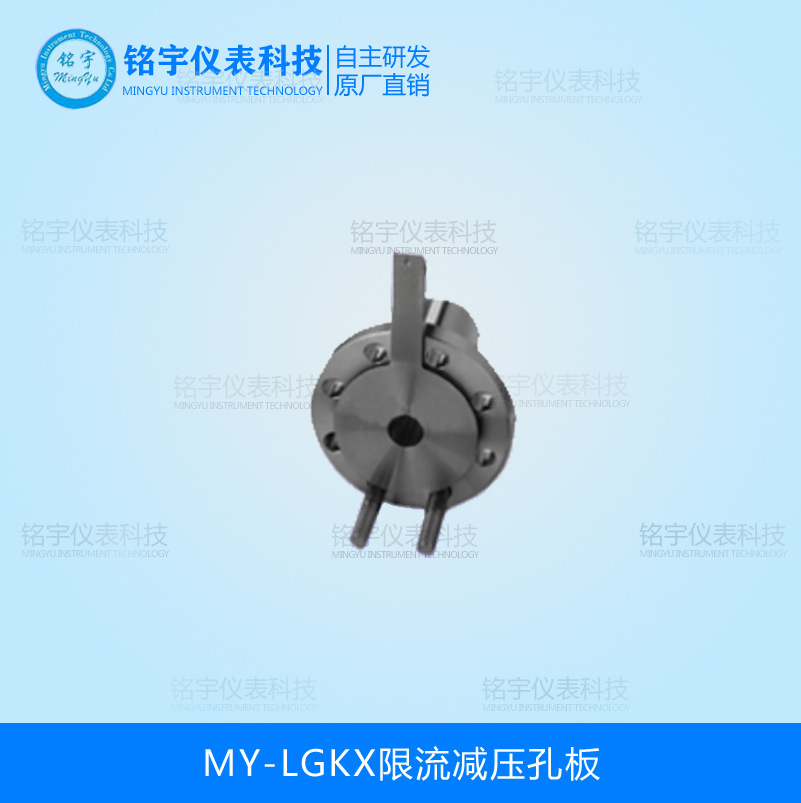

MY-LGKX限流减压孔板

MY-LGKX限流减压孔板可以作为节流元件用来对流体限定流量和降低压力。当孔板前后存在一定压差，流体流经孔板，对于一定的孔径，流经孔板的流量随着压差增大而增大。但当压差超过某一数值(称为临界压差)时，流体通过孔板缩孔处的流速达到音速，这时，无论压差如何增加，流经孔板的流量将维持在一定数值而不再增加。限流减压孔板就是根据这一原理来限定流体的流量和降低压力的。　　
限流减压孔板按孔板上开孔数量分为单孔板和多孔板；按孔板数量可分为单级和多级。
一、限流减压孔板的用途：
1、工艺物料需要降压的场合。
2、在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。
3、流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。
4 、需要降压以减少噪声或磨损的地方，如放空系统。
二、限流减压孔板技术参数：
1.公称压力 : ≤ 42MPa
2.公称通径： 25 ～ 500mm
3.降压能力：可采用多级降压，整体降压能力不限制。

三、孔板流量计选型表：

型号	说明
MY-LG	节流装置（孔板流量计）
	代号	按其结构特征的两大基本分类
	K	孔板
	P	喷嘴等
		代号	按其结构形式细分
		H	标准孔板(环室)
		Y	标准孔板(法兰)
		X	限流减压孔板
		I	ISA 1932喷嘴
		L	长径喷嘴
		W	文丘利喷嘴
		G	经典文丘利管
		S	双重孔板
		Q	圆缺孔板
		Z	锥形入口孔板
		R	1/4圆孔板
		P	偏心孔板
		N	整体(内藏)孔板
		Q	楔形孔板
		T	不在上述之列的特殊节流装置
			代号	口径(mm)
			10～1600	通径：DN10～1600mm
				代号	公称压力（105Pa）
				2.5	2.5
				10	10
				16	16
				25	25
				64	64
				100	100
				200	200
					代号	介质
					Y	液体
					Q	气体
					Z	蒸汽
					GY	高温液体
						代号	材质
						1	法兰碳钢，孔板芯不锈钢
						4	全304不锈钢
						6	全316不锈钢
						T	其它材质（订货时说明）
							代号	配件
							0	无
							1	截止阀
							2	冷凝管
							3	三阀组
								代号	其它
								C	差压变送器
								X	流量积算仪
								B	温压补偿（热电阻、压力变送器）
