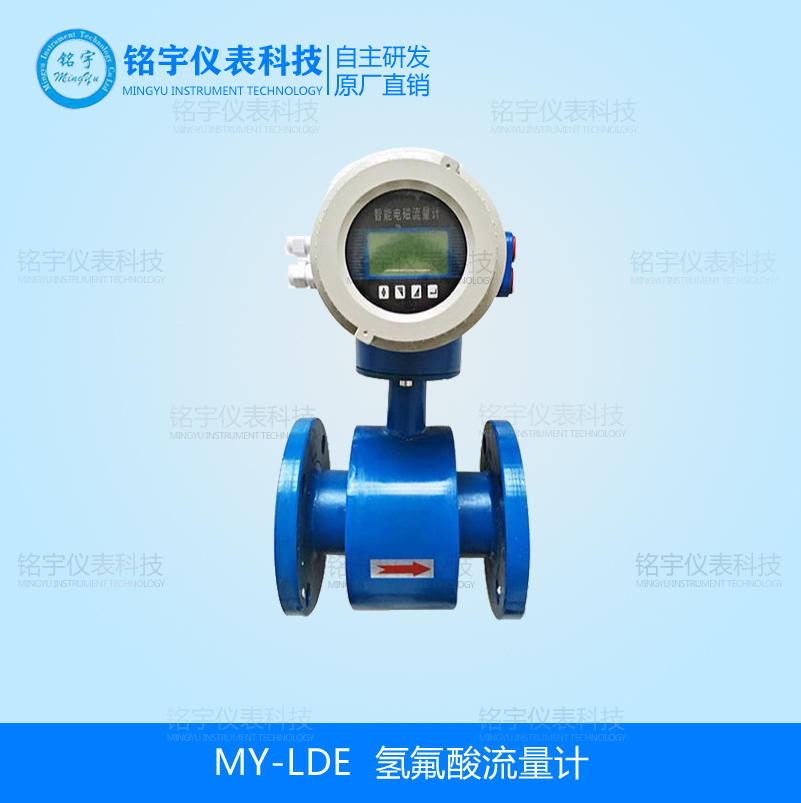

氢氟酸流量计

污水型电磁流量计/Φ100mm

自流型电磁流量计/Φ100mm

防腐型电磁流量计/Φ150mm

优点:
　 1、杂物、纤维不影响测量
　 2、四氟耐腐蚀内衬
　 3、抗菌防粘型电
　 4、正反计量累计流量
　 5、智能自我疹断功能

优点:
　 1、磁场强度增加5倍
　 2、擅长测量超低流速流量
　 3、输入阻抗高达15兆欧姆
　 4、内置大型磁钢
　 5、大电流励磁

优点:
　 1、四电机构安全接地
　 2、哈氏C合金电
　 3、四氟内衬耐强酸强碱
　 4、不锈钢外壳延长寿命
　 5、密度换算功能，轻易算质量

潜水型电磁流量计/Φ200mm

高温型电磁流量计/Φ300mm

小口径电磁流量计/Φ10mm

优点:
　 1、桔红潜水漆包用10年
　 2、防护等级：IP68
　 3、全密封灌胶工艺,点滴不漏

优点:
　 1、耐高温达200度
　 2、选用高温漆包线圈
　 3、采用网骨架内衬

优点:
　 1、z小流量可测到20.0L/h　
　 2、耐高压的外插式电
　 3、反应灵敏,零点稳定

执行标准

JB／T 9248—1999

公称通径

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、4000、5000、8000、10000

z高流速

15m／s

精确度

DNl5～DN600

示值的：±0.29％(流速≥1m／s)；±3mm／s(流速<0.95m／s)

DN700—DN3000

示值的±0.49％(流速≥0.79m／S)；±4mm／s(流速<0.79m／S)

流体电导率

≥5uS／cm

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5～DN150

DNl5～DN600

DN200～DN1000

DN700～DN3000

特殊订货

环境温度

传感器

—25℃—十60℃

转换器及一体型

—10℃—十60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

z高流体温度

—体型

70℃

分离型

聚氯丁橡胶衬里

80℃；120℃(订货时注明)

聚氨酯衬里

80℃

聚四氟乙烯衬里

100℃；150℃(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电和接地电材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨

电刀机构

DN300—DN10000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65—DNl50

不锈钢1Crl8Ni9Ti

DN200～DNl600

碳钢十不锈钢1Crl8Ni9Ti

外壳防护

DNl5～DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68

其他传感器、——体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m

电源

交流

85—265V，45—400Hz

直流

11—40V

操作键和显示

按键式

磁键式

内部积算器

正向总量、反向总量及差值总量。

输出信号

单向模拟输出

双向模拟输出

下限限制为。或4mA，其他同单向模拟输出。

双向脉冲输出

双路报警输出

数字通讯

RS232，RS485，HART

衬里材料

主要性能

z高介质温度

适用范围

—体型

分离型

聚四氟乙烯（F4)

是化学性能z稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐氟化氯、高温氟化氯、高流速液氟、液氧、自氧的腐蚀。

70℃

100℃ 150℃ (需特殊订货)

1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯（F46)

同F4，耐磨性、抗负压能力高于F4。

同上

聚氟合乙烯（Fs)

适用温度上限较聚四氟乙烯低，但成本也较低。

80℃

聚氯丁橡胶

1、有的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。

80℃ 120℃ (需特殊订货)

水、污水、弱磨损性的泥浆矿浆。

聚氨酯橡胶

1、耐磨性能。

2、耐腐蚀性能较差。

80℃

中性强磨损的矿浆、煤浆、泥浆

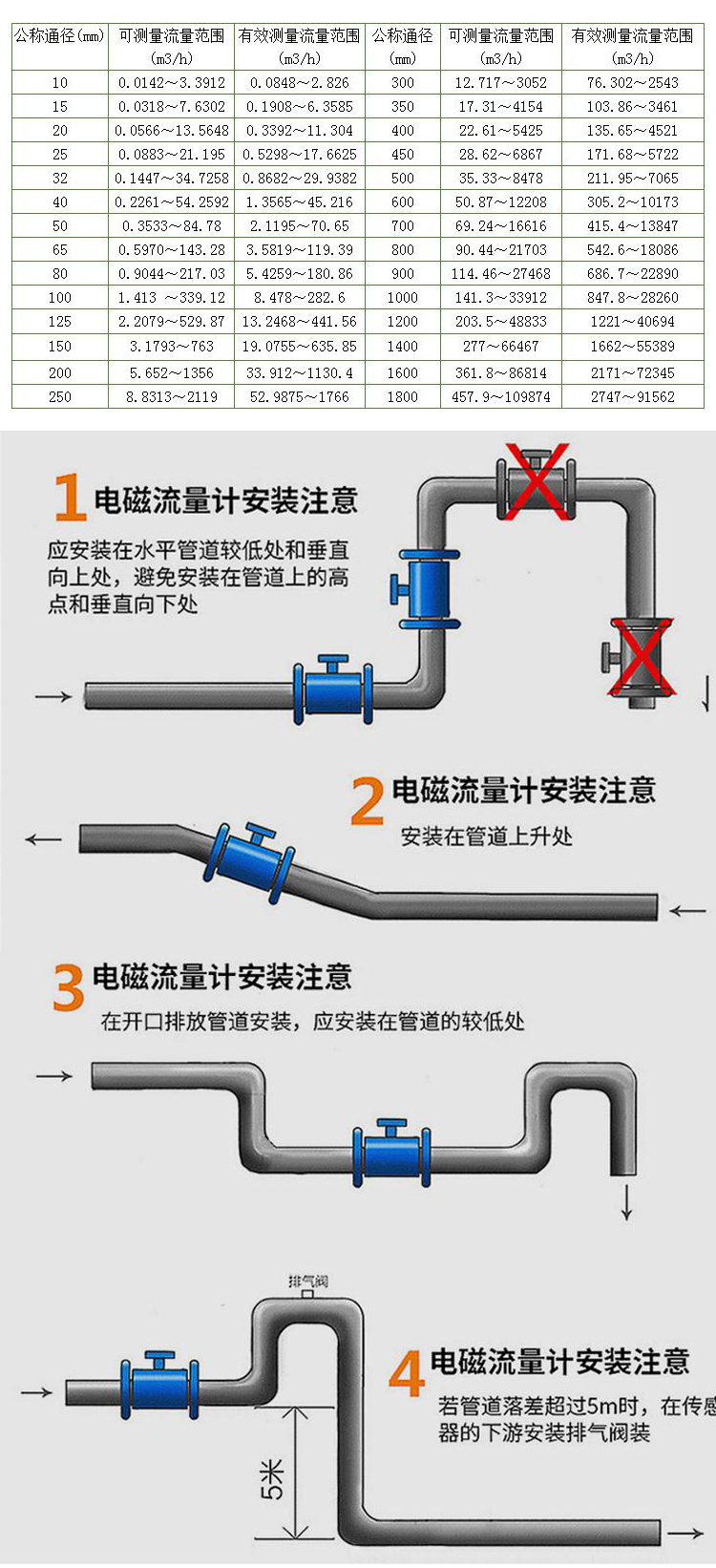

口径mm

流量范围m3/h

口径mm

流量范围m3/h

φ15

0.060~6.360

φ450

57.230～5722.650

φ20

0.110～11.30

φ500

70.650～7065.000

φ25

0.180～17.660

φ600

101.7400～10173.60

φ40

0.450～45.220

φ700

138.470～13847.40

φ50

0.710～70.650

φ800

180.860～18086.40

φ65

1.190～119.40

φ900

228.910～22890.60

φ80

1.810～180.860

φ1000

406.940～40694.40

φ100

2.830～282.600

φ1200

553.900～55389.60

φ150

6.360～635.850

φ1600

723.460～72345.60

φ200

11.30～1130.40

φ1800

915.620～91562.40

φ250

17.660～176.25.0

φ2000

1130.4～113040.000

φ300

25.430～2543.400

φ2200

1367.78～136778.40

φ350

34.620～3461.850

φ2400

1627.78～162777.60

φ400

45.220～4521.60

φ2600

1910.38～191037.60

型号

口径

MY-LDE

3~10000

代号

安装形式

Y

一体式

F

分体式

代号

转换器型号

ZA

圆形

ZB

方形

代号

输出信号

I.4

4~20mA

f

频率 1KHz

Rs

串行通讯（485）

C

控制输出

代号

防爆要求

N

无防爆

EX

防爆（仅适用于分体式）

代号

介质温度

T1

≤65℃

T2

≤120℃

T3

≤180℃(仅适用于分体式）

代号

内衬材质

NE

氯丁橡胶（≤65℃）

PTFE

聚四氟乙烯（≤189℃）

PVC

聚氯乙烯（≤70℃）

代号

电材质

316L

不锈钢

HC

哈氏合金C

HB

哈氏合金B

Ti

钛

Ta

钽
