烟道气体流量计

烟道气体流量计 产品详情：

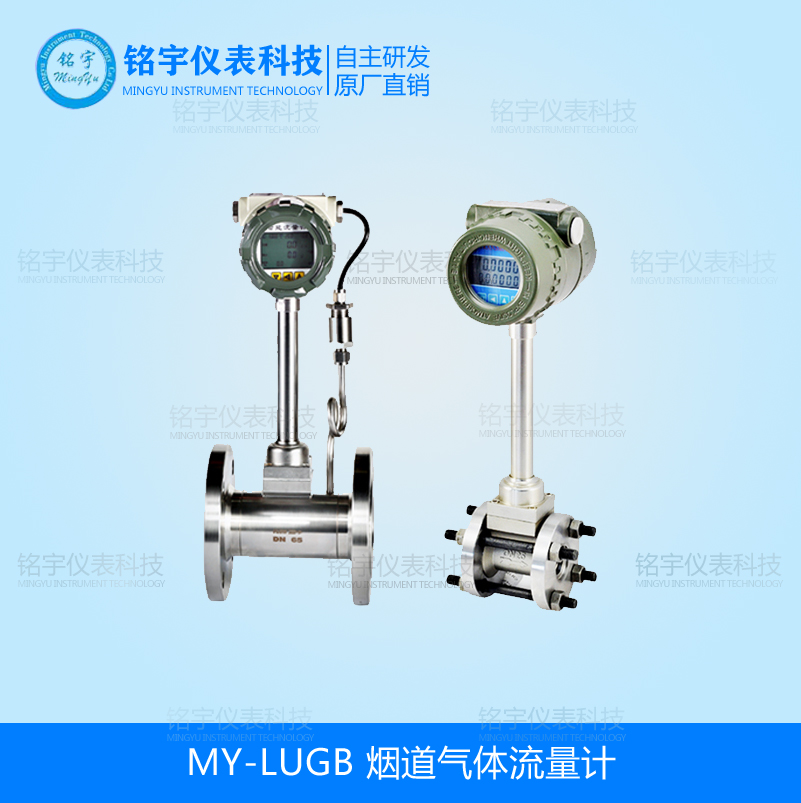

MY-LUGB型烟道气体流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了的传感器封装技术和防护措施，保证了产品的可靠性。

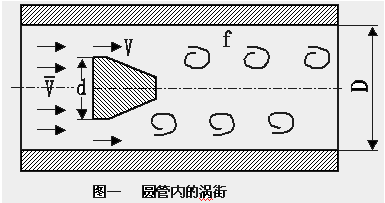

涡街流量计（烟道气流量计）的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大，滤波限幅和触发整形处理后，输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪，传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。

传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用微功耗CPU，测量涡街传感器输出的频率信号，根据设定的密度，涡街流量系数进行流量运算，现场液晶显示瞬时流量和累计流量。
烟道气体流量计，测量封闭管道内介质的工况体积流量，它具有其他流量计不可兼得的较多优点。与涡轮流量计相比，它没有可动的机械部件，从而维护量小，仪表常数稳定，容易在工作环境中保证精度。
与孔板相比，它的测量范围大，压力损失小，准确度高。涡街流量计属于流体振动式流量计，可用于测量饱和蒸汽、过热蒸汽等各种气体（如煤气、天然气、压缩空气、氧气、氮气、氩气、氢气、二氧化碳等），水及低粘度、低温液体（如盐水、液氮）。
汽液通用，无需实液标定；可准确测量封闭管道中蒸汽、气体和液体的流量。有抗振、耐腐、高温、防爆等多种类型供选用。
通径DN300以上为插入式；适用于冶金、化工、石油、煤气、城市供排水、食品、纺织、矿山等工业过程，能源管理和环境工程行业
烟道气体流量计特点：
▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲安全防爆，适用于恶劣环境。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型，具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值，不必轮流切换。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。
▲采用分体式信号转换器，电缆z长10米。
▲量程比宽达20:1。
▲整体结构设计合理，动态测量范围宽，压力损失小。
▲分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
▲现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。

涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气、氢气、天然气、煤气等） 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.

烟道气流量计技术参数：

烟道气流量计产品选型：

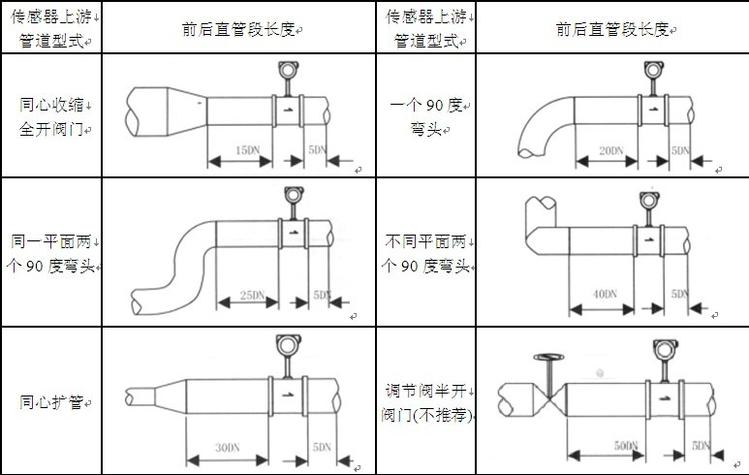

烟道气流量计安装示意图：
