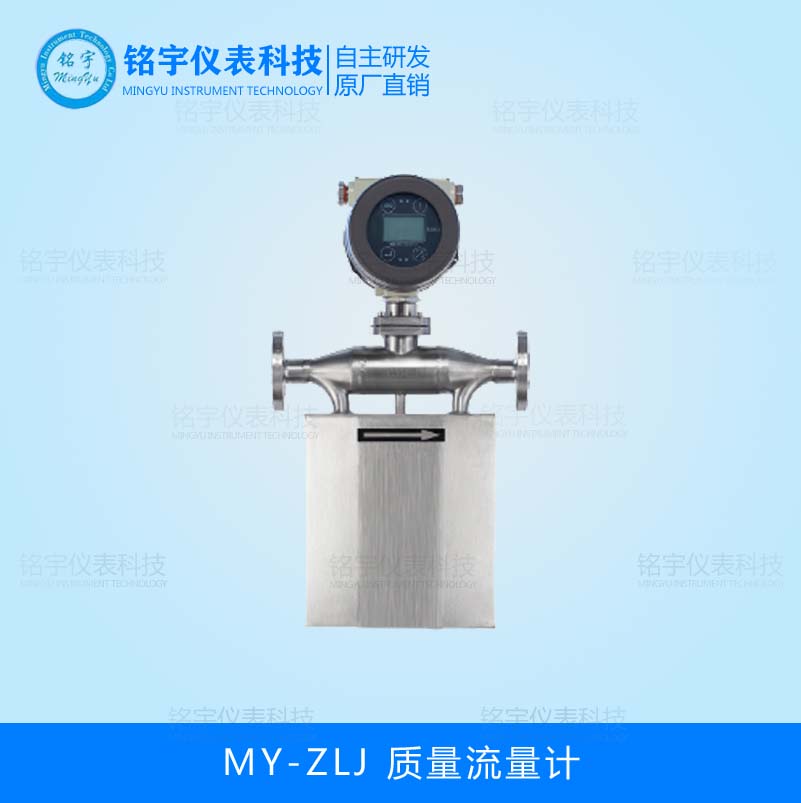

质量流量计

产品时间:2020/8/4 0:00:00

简要描述:

MY-ZLJ质量流量计是一种的高精度质量流量测量仪表。由于其优异的性能,使其测量准确度高,对流体状态要求低,压力损失小。多种规格产品都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度,无需人工计算或估算。质量流量计即使在恶劣的工作环境下也能表现出优异的性能。

质量流量计详细资料:

MY-ZLJ质量流量计是一种的高精度质量流量测量仪表。由于其优异的性能,使其测量准确度高,对流体状态要求低,压力损失小。多种规格产品都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度,无需人工计算或估算。质量流量计即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件,不需复杂的安装,对工况条件也没有苛刻的要求。每台传感器都由不锈钢材料制造,变送器的多种输出能满足您的各种需要。
 测量原理:
 质量流量计的结构是双弯管结构,其测量原理是通过测量作用于双弯管上的科里奥利力(简称科氏力)来检测管道中的质量流量。
 当满足两个条件:(1)双弯管以一定的频率振动,(2)管道中有流体流动时,就会产生一种新的力——科氏力,这个力是由管道振动和管道流体流动合成产生的附加力,这个力在弯管上产生了扭矩,使得弯管对称其中心线发生扭转。通过在弯管两侧的位移传感器检测其电信号,再对电信号进行处理,直接得出质量流量。

技术指标:

技术指标参数表(表一)

指标名称 技术参数
质量流量测量准确度 ±[0.2% + (零点稳定度/瞬时质量流量×100%)]
质量流量测量重复性 ±(1/2)×[0.2% + (零点稳定度/瞬时质量流量×100%)]
密度测量范围 0.2 g/cm3~3.5g/cm3
密度测量准确度 ±0.002g/cm3
温度测量范围 -60℃~+200℃
温度测量准确度 ±1℃
电流输出 4mA~20mA
频率输出 0Hz~10kHz
批控继电器触点容量 24V/0.1A
批控继电器触点形式 常开(用户订货时说明,可改为常闭)

 工作环境参数表(表二)

名 称 参 数
流体介质温度 -40℃~+200℃
工作环境温度 0℃~+40℃
工作环境湿度 ≤90% RH,非冷凝
大气压力 86kPa~106kPa
变送器供电要求 本安型电源电压: AC(220±10%)V,(50±5%)Hz
复合型电源电压: (24±10%)V
整机功率 < 15W

规格型号及基本参数表(表三)

规格型号 公称通径 流量范围 计量范围 工作压力上限 零点稳定度 流速因子
(mm) (t/h) (t/h) (MPa) (t) (h m/t s)
DN1 1 0~0.04 0.004~0.04 30 0.000008 353.7
DN3 3 0~0.35 0.035~0.35 30 0.000067 39.3
DN6 6 0~0.7 0.07~0.7 30 0.00016 19.65
DN10 10 0~1.2 0.12~1.2 30 0.0002 4.912
DN15 15 0~6.4 0.64~6.4 4 0.0011 2.183
DN25 25 0~16 1.6~16 4 0.002 0.902
DN40 40 0~40 4~40 4 0.003 0.334
DN50 50 0~65 6.5~65 4 0.006 0.197
DN80 80 0~160 16~160 2.5 0.01 0.0873
DN100 100 0~250 25~250 2.5 0.015 0.0544
DN150 150 0~550 55~550 2.5 0.03 0.0239

防爆标志表(表四)

防爆型式 防爆标志
本安型流量计 Exib[ib]IIBT4
复合型流量计 Exdib[ib]IIBT4

质量流量计由传感器(一次仪表)和变送器(二次仪表)两部分组成。

传感器(一次仪表)是质量流量计的机械部分,内部装有激振器、位移传感器和温度传感器。变送器(二次仪表)是仪表的显示部分,也是仪表的电气部分。它内部装有电源、模拟电路、数字电路、显示器和输出等,它的基本功能是:接收并处理传感器的电信号,经过处理直接得到质量流量、温度和密度,并根据上述参数导出体积流量等所需测量的参数;可以显示、输出、储存和远程传输;修改流量计参数。变送器内部都装有安全栅,起防爆隔离保护作用。

复合型流量计的传感器(一次表)是本质安全型,变送器(二次表)是隔爆型,传感器和变送器都可以在爆炸性气体环境下工作,可以放在危险区。

本安型流量计的传感器(一次表)为本质安全型,可以在爆炸性气体环境下使用,变送器只能在规定的安全环境下工作。
