泥浆流量计（电磁流量计）的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电测量产生的感应电压。
泥浆流量计产品详情：
泥浆流量计结构简单、使用寿命长特别适合工业上管道、渠道、小型河道的流量测量以及环保处理方面的各种导电液体测量，广泛用于市政供水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门。
产品概述：
测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电、励磁线圈、铁芯与磁轭壳体。它主要用于测量体积流量。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。电磁流量计技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。
产品特点：
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
在现场可根据用户实际需要在线修改量程。
高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
采用SMD器件和表面贴装（SMT电路可靠性高）。
采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
超低EMI开关电源，使用电源电压变化范围大，抗EMC好
内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间
具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
测量原理：
基于，导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电检出，数值大小与流量成正比例，其值为：
式中：－感应电势；
－与磁场分布及轴向长度有关的系数；
－磁感应强度；
－导电液体平均流速；
－电间距；（测量管内直径）
泥浆流量计性能参数：
|
执行标准 |
电磁流量计（JB/T9248-1999） |
|
公称通径（mm） （特殊规格可定制） |
管道式四氟衬里：DN10~DN600 |
|
管道式橡胶衬里：DN50~DN2000 |
|
|
流动方向 |
正，反，净流量 |
|
量程比 |
20:1 |
|
重复性误差 |
测量值的±0.1% |
|
精度等级 |
0.5级，1.0级 |
|
被测介质温度 |
常规橡胶衬里：-20℃~+60℃ |
|
高温橡胶衬里：-20℃~+90℃ |
|
|
聚四氟乙烯衬里：-30℃~+120℃ |
|
|
高温型四氟衬里：-20℃~+160℃ |
|
|
额定工作压力 |
1.6MPa（高压可定制） |
|
流速范围 |
0.03-20m/s |
|
电导率范围 |
被测流体电导率≥5μs/cm |
|
信号输出 |
4-20mA(负载电阻0-750Ω)，脉冲/频率，控制电平 |
|
通讯输出 |
RS485，MODBUS协议、HART协议、Profibus-DP协议 |
|
供电电源 |
220VAC,允差15%或+24VDC,纹波≤5% |
|

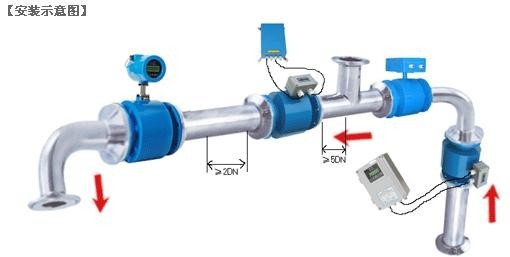

要求直管段长度 |
上游≥5DN，下游≥2DN |
|
连接方式 |
流量计与配管之间均采用法兰连接，法兰符合国标：GB/T9113.1-2000 |
|
防爆等级 |
Exd[ia]qIICT5 |
|
防护等级 |
IP65，特殊订制 可达IP68 |
|
环境温度 |
-25℃~+60℃ |
|
相对湿度 |
5%~95% |
|
消耗总功率 |
小于20W |
