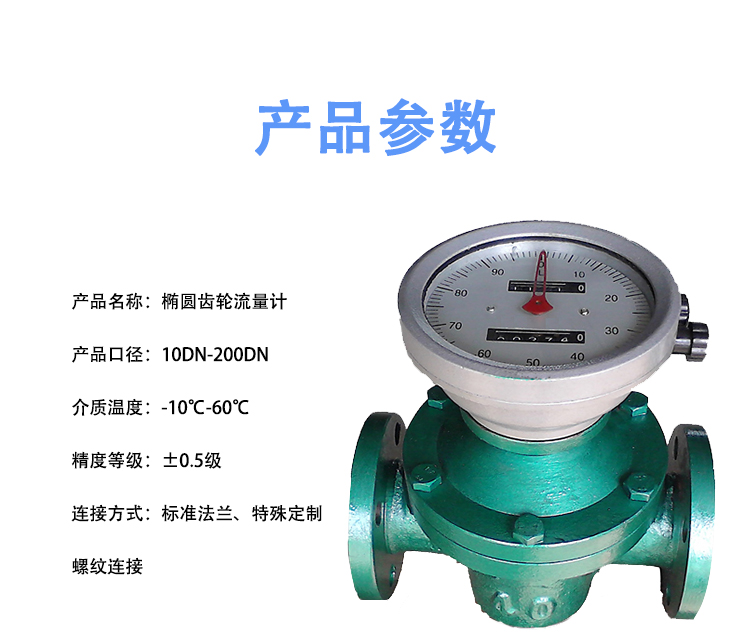

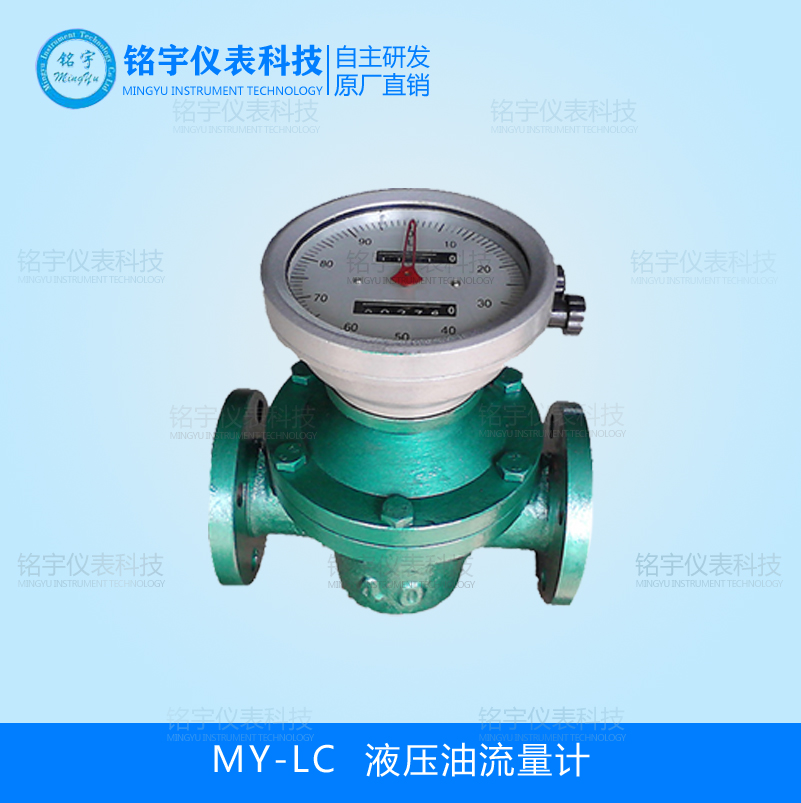

MY-LC系列液压油流量计（椭圆齿轮流量计）是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。
液压油流量计详细资料：
MY-LC系列液压油流量计（椭圆齿轮流量计）是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。

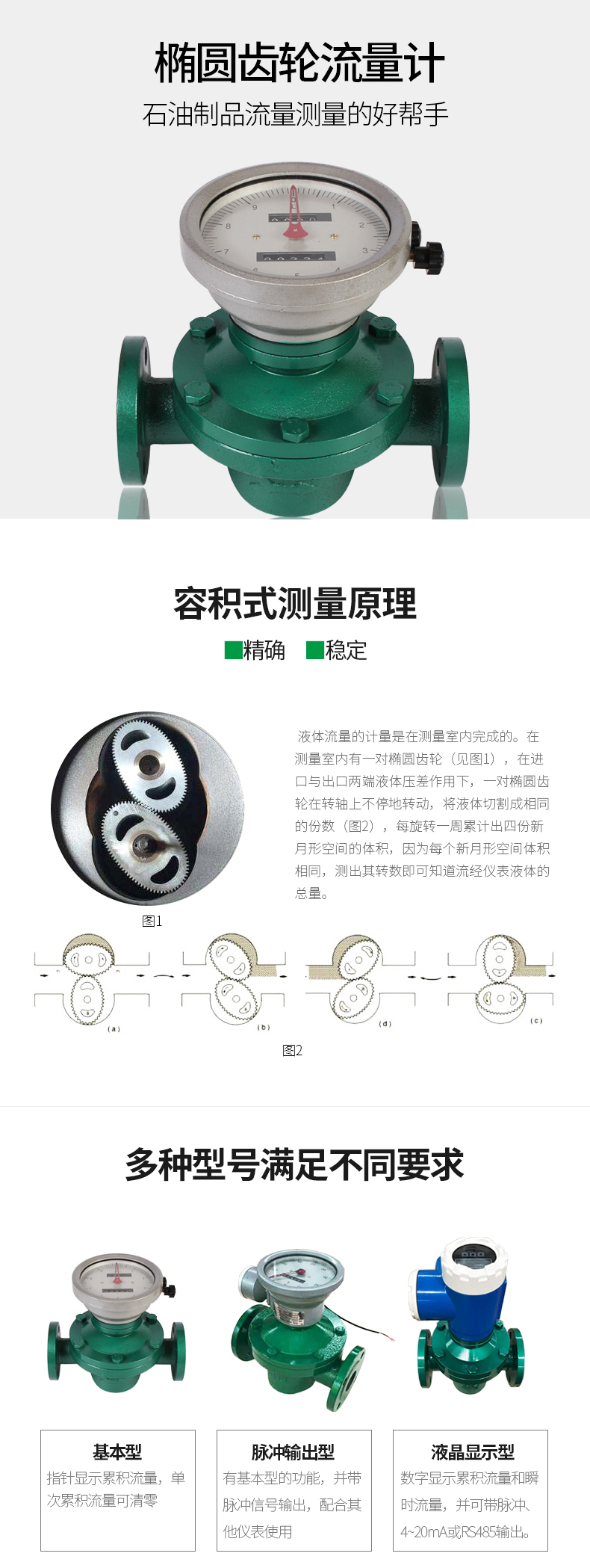

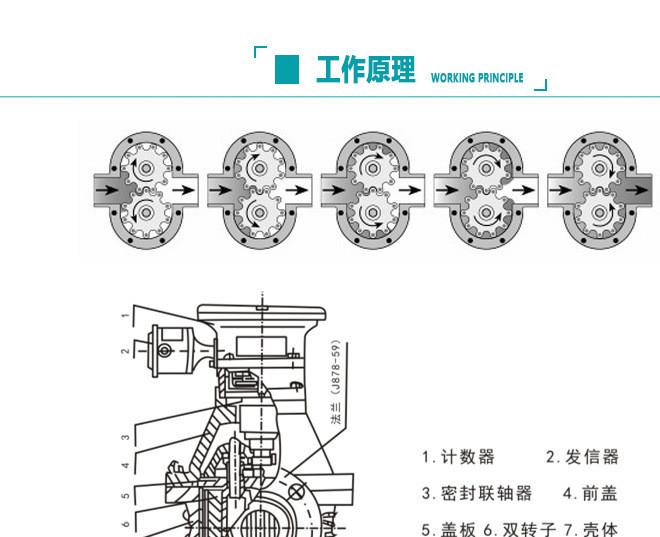

在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。
三、液压油流量计产品特点
◆ MY-LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
◆ MY-LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
◆ MY-LC-B型 不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合 物等的计量
四、液压油流量计主要技术参数
★本安防爆: ExiaⅡCTSdⅡBT4
★连接方式: 法兰连接:DN10～DN200

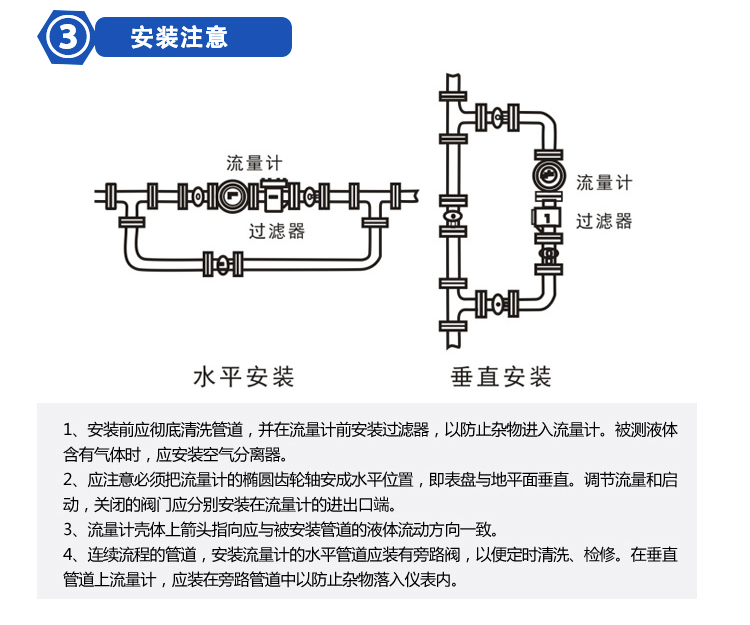

★安装方式: 水平、垂直
★口径系列: DN10，15，20，25，40，50，80，100
★压力损失: ≤0.1MPa
★精度等级: 普通型0.5级，高精度0.2级
★介质压力: 普通型1.6MPa,高压型3.2MPa
★粘度范围: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
★介质温度: 普通型＜120℃，高压型＜200℃
★表体材质: 铸铁、铸钢、不锈钢等
★转动部件: 铝合金、不锈钢等

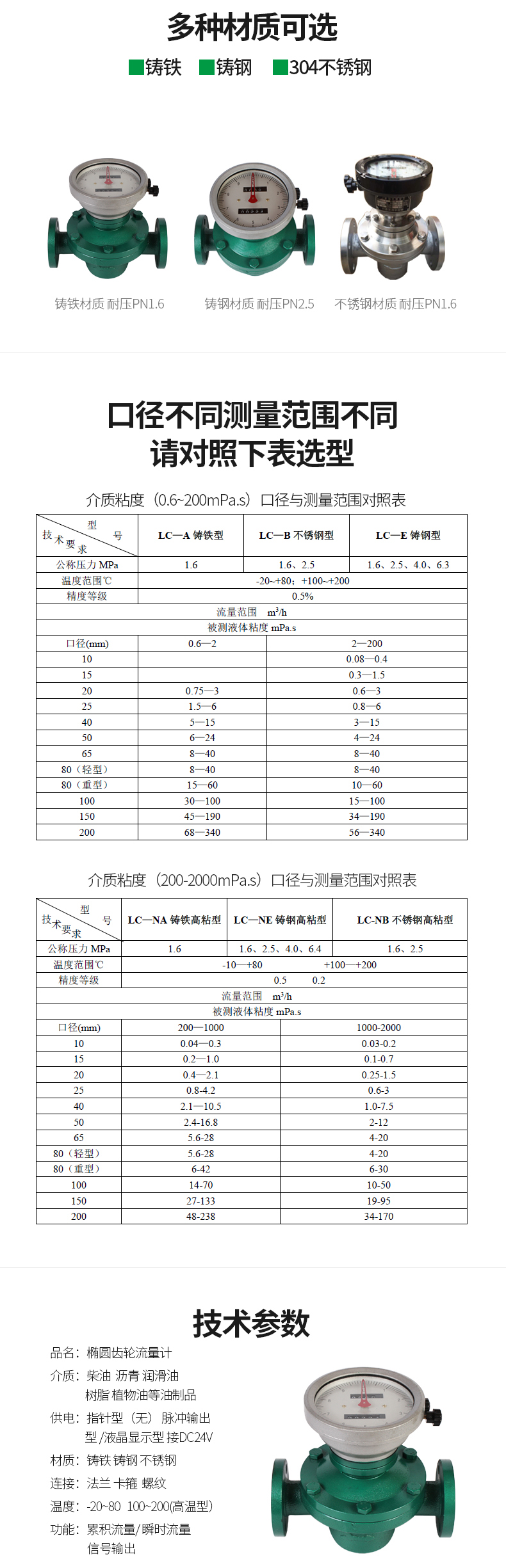

五、液压油流量计测量范围及工作压力
|
型号 |
MY-LC-A铸铁 |
MY-LC-E铸钢 |
MY-LC-B不锈钢 |
||||
|
公称压力 Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
|
被测液体粘度 |
2 — 200 mPa.s |
||||||
|
被测液体温度 |
-20℃～+100℃ |
||||||
|

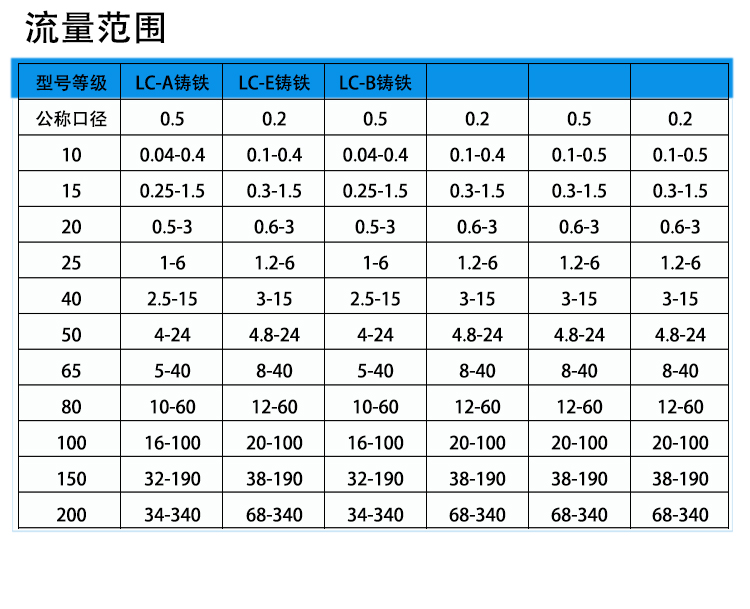

流 量 范 围 m3h |
|||||||
|
型号 精度等级 |
MY-LC-A铸铁 |
MY-LC-E铸钢 |
MY-LC-B不锈钢 |
||||
|
公称口径（DNmm |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|
六、液压油流量计选型编码
|
MY |
|
铭宇公司经营标识 |
|||||||
|
LC |
|
椭圆齿轮流量计基本型号 |
|||||||
|
口径选择 |
-□□ |
|
通径大小 |
||||||
|
材料选择 |
-A |
|
铸铁 |
||||||
|
|
-E |
|
铸钢 |
||||||
|
|
-B |
|
不锈钢 |
||||||
|
输出信号 |
-2 |
|
无信号输出 |
||||||
|
|
-3 |
|
脉冲 DV24V供电 |
||||||
|
|
-4 |
|
4～20mA DV24V供电 |
||||||
|
复零功能 |
-N |
|
无复零功能 |
||||||
|
|
-F |
|
复零功能 |
||||||
|
过滤器 |
-N |
|
无过滤器 |
||||||
|
|
-G |
|
含过滤器 |
||||||
|
流量选择 |
（□～□） |
|
流量范围 |
||||||
