德尔塔巴流量计 MY-DTB

产品时间：2020/8/3 0:00:00

简要描述：

MY-DTB德尔塔巴流量计价格是运用差压式的工作原理，插入式的安装方法设计而成的一种流量传感器。就工作原理，德尔塔巴流量计这是一种特殊的节流装置，其输出是差压。该传感器通过探头（或探针）取压，探头前后有两排不均匀分布的若干个引压孔（取压管直径约Φ20，取压孔低压孔径Φ8）。

在线咨询联系我们

详细介绍

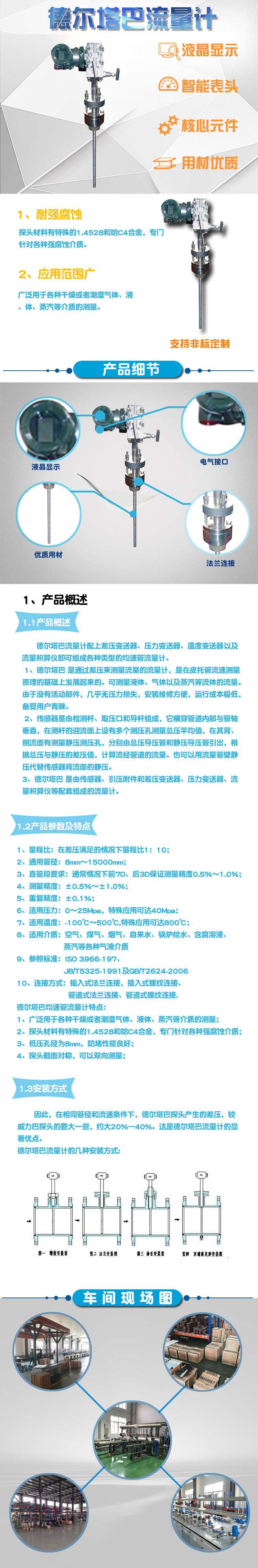

德尔塔巴流量计产品详情:

MY-DTB德尔塔巴流量计是运用差压式的工作原理，插入式的安装方法设计而成的一种流量传感器。就工作原理，德尔塔巴流量计这是一种特殊的节流装置，其输出是差压。该传感器通过探头（或探针）取压，探头前后有两排不均匀分布的若干个引压孔（取压管直径约Φ20，取压孔低压孔径Φ8）。

德尔塔巴流量计适用范围：
1、德尔塔巴流量计公称直径：25mm≤DN≤6000mm
2、德尔塔巴流量计公称压力：PN≤25MPa
3、德尔塔巴流量计介质温度：t≤650℃
4、德尔塔巴流量计精度等级：0.5级，1级，1.5级

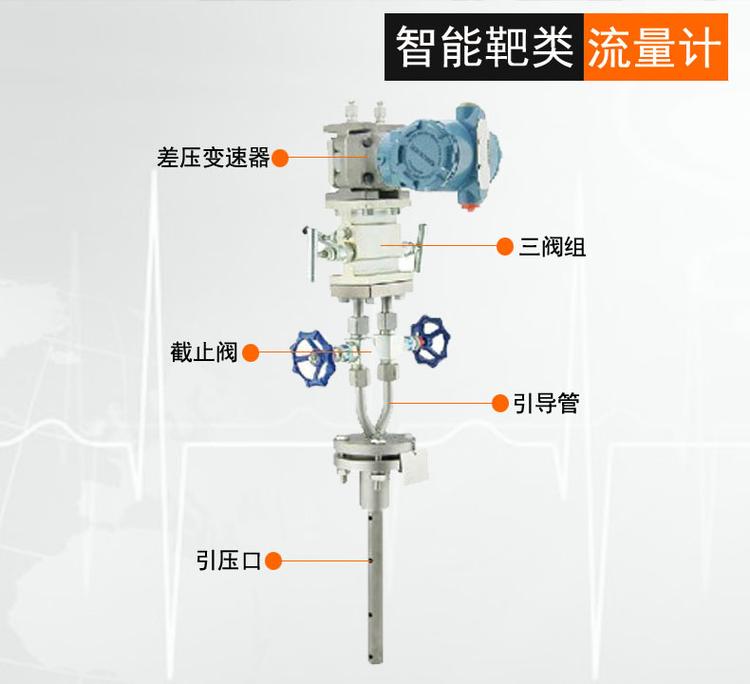

德尔塔巴流量计结构形式
MY-DTB德尔塔巴流量计是检测杆、取压口组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。
理论基础。
德尔塔巴流量计是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。
1、德尔塔巴流量计探头截面形状：威力巴为圆锥头形，德尔塔巴为类菱形，类菱形截在能使高、低区的分界更明显。
2、德尔塔巴流量计探头杆取压孔的位置：威力巴的全压孔在杆前端，静压孔在杆两侧壁；德尔塔巴流量计的全压孔也在杆前端，但静压孔却在杆的后端，测量背压力（负压）。
因此，在相同管径和流速条件下，德尔塔巴探头产生的差压，较威力巴探头的要大一些，约大20%—40%。这是德尔塔巴流量计的显著优点。

德尔塔巴流量计价格安装要求：
1、安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。

序号	上游侧局部阻力件形式	上游侧			下游侧
		无整流器		有整流器
		与检测杆在同一平面内	与检测杆不在同一平面内	有整流器
1	有一个90°弯头或三通	7D	9D	6D	3D
2	在同一平面内有两个90°弯头	9D	14D	8D	3D
3	在不同一平面内有两个90°弯头	19D	24D	9D	4D
4	管道直径改变（收或扩）	8D	8D	8D	3D
5	部分开启的闸阀、球阀或其它节流阀	24D	24D	9D	4D

注：1*D为管道标称直径，所给出数据为距离第二个弯头的长度。
    2、德尔塔巴流量计检测杆插入位置的角度允许偏差范围见图。
    3、德尔塔巴流量计对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内；测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内；测量蒸汽时检测杆应水平插入，见图：
    4、德尔塔巴流量计管道上开孔尺寸Φ35。
    5、德尔塔巴流量计补偿用压力变送器在前直管段上，温度变送器（或铂电阻）装在后直管段上距离节流装置2D处。
