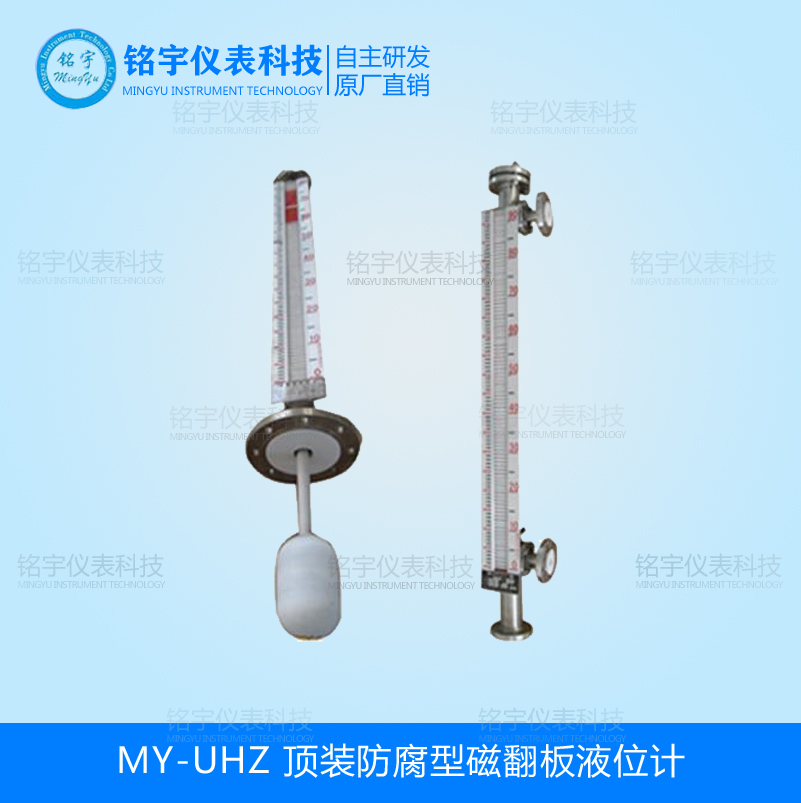

MY-UHZ顶装防腐型磁翻板液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品

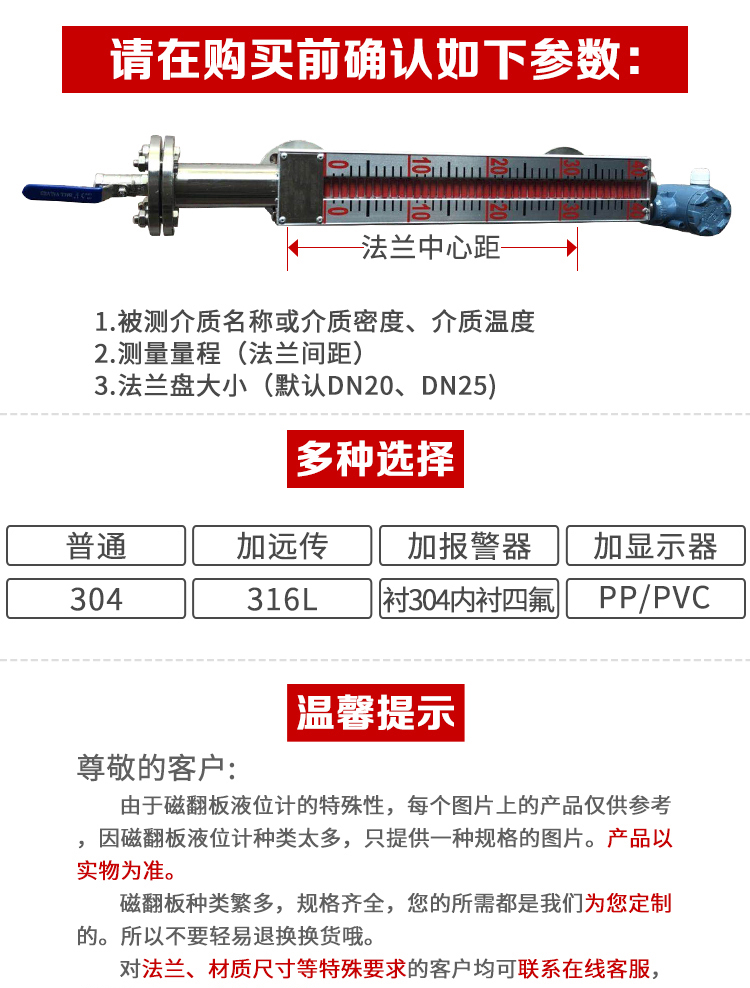

顶装防腐型磁翻板液位计详细资料:
MY-UHZ是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。

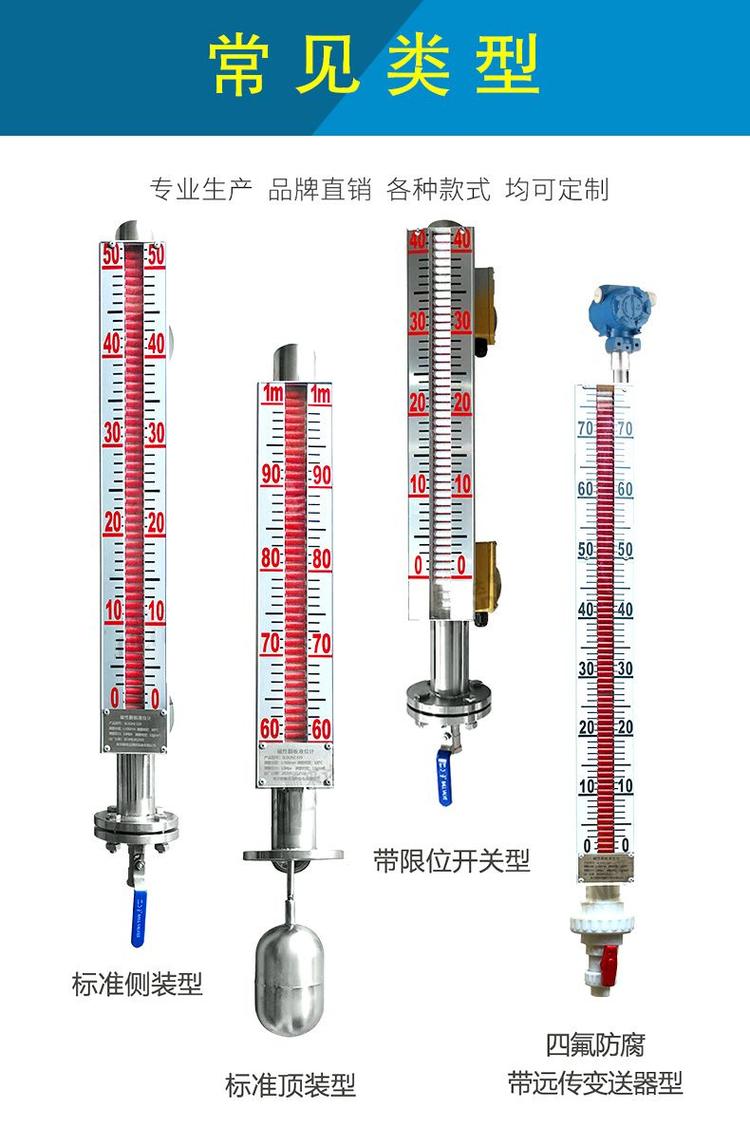

根据在容器安装位置的不同,提供侧装和顶装两种形式。

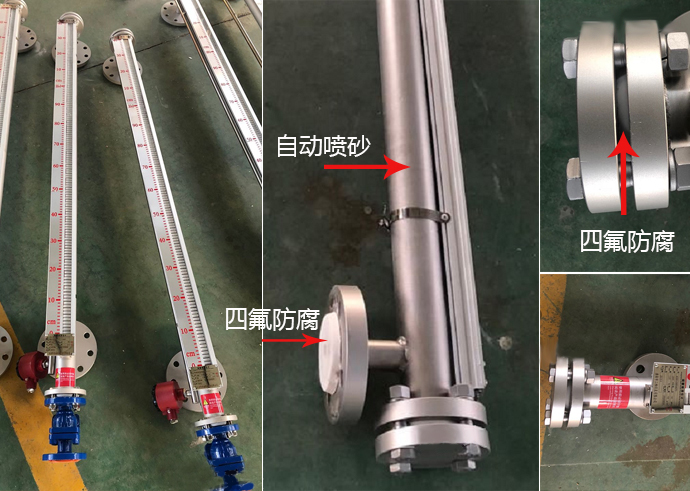

根据工作介质不同,提供不锈钢和 ABS 工程塑料两种材质;其中 ABS 特别适用于酸、碱等腐蚀性介质。
组成如下:
代码 |
安装方式 |
||||||||||
代码 |
主体材质 |
||||||||||
代码 |
公称压力 |
||||||||||
代码 |
型式 |
||||||||||
安装间距 ( 测量范围 ) |
|||||||||||
|
|
||||||||||
介质 |
|
||||||||||
MY-UHZ1 1 1 1 L= □ L= □ p= □ 1 |

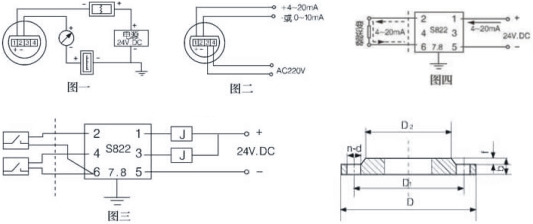

系统构成及接线
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆,上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体,z高表面温度组别T4(135℃)。
材质的选型(表4)
A |
1Cr18Ni9Ti(321) |
B |
OCr18Ni9(304) |
C |
316、316L |
D |
RPP |
E |
钛合金 |
F |
304内衬PTFE |
温度、压力、密度的选型(表5)
10 |
≤1.0MPa |
工作压力 |
||
16 |
≤1.6MPa |
|||
25 |
≤2.5MPa |
|||
40 |
≤4.0MPa |
|||
64 |
≤6.4MPa |
|||
100 |
≤10.0MPa |
|||
口 |
≤其它压力 |
|||
A |
≤60℃ |
工作温度 |
||
B |
≤100℃ |
|||
C |
≤120℃ |
|||
D |
≤180℃ |
|||
E |
≤250℃ |
|||
F |
≤350℃ |
|||
G |
≤450℃ |
|||
口 |
≤其它温度 |
|||
口 |
介质密度 |
500C |
配套仪表及附件内容 |
||||||||||
O |
盲板法兰,不配排污阀 |
||||||||||
L |
液位计底部配排污阀 |
||||||||||
O |
无液位报警开关 |
||||||||||
H |
高位报警开关AK-3型,有记忆功能,故障不排除,信号不消除 |
||||||||||
L |
低位报警开关AK-4型,有记忆功能,故障不排除,信号不消除 |
||||||||||
B |
高位、低位报警开关全配,有记忆功能AK-3型和AK-4型 |
||||||||||
G |
高位报警开关,区域型报警AK-1型 |
附DF-1转换言放大器1台 PF113A插座1只 大功率继电器 (单点:1只,双点2只) PF083A插座 |
|||||||||
D |
低位报警开关,区域型报警AK-1型 |
||||||||||
Q |
高位、低位报警开关全配,区域型报警AK-1型贰台 |
||||||||||
S |
高位和低位一体化型报警开关,区域型报警AK-2型 |
||||||||||
O |
无液位控制开关 |
||||||||||
H |
上限控制开关,单点干簧CK-1型 |
||||||||||
L |
下限控制开关,单点干簧CK-1型 |
||||||||||
B |
上限、下限控制开关全配,单点干簧CK-1型贰付 |
||||||||||
W |
上限、下限控制开关一体化,双点干簧CK-2型 |
||||||||||
T |
上限控制开关,霍尔型传感器CK-3型 |
||||||||||
L |
下限控制开关,霍尔型传感器CK-4型 |
||||||||||
E |
上限、下限控制开关全配,霍尔型传感器CK-3型贰付 |
||||||||||
C |
上限、下限控制开关一体化,霍尔型传感器CK-4型 |
||||||||||
O |
无远传变送器装置 |
||||||||||
R |
配LB型捆绑式变送器,输出二线制4-20mADC |
||||||||||
S |
静压式远传变送器,(URS-100)输出二线制4-20mADC |
||||||||||
O |
普通防水型 |
||||||||||
B |
本质安全型ibⅡCT4,可配齐纳安全栅或IS4041-Ex隔离栅 |
||||||||||
Bd |
隔爆型dⅡCT4 |
||||||||||
O |
不配远传显示仪表 |
||||||||||
A |
数字、光柱显示调节报警仪 XGTH-510(竖式) |
||||||||||
B |
数字、光柱显示调节报警仪 XGTA-810(横式) |
||||||||||
C |
数字显示调节报警仪 XMTA-810(横式) |
||||||||||
E |
双光柱液位显示仪 XGH-202(竖式) |
||||||||||
D |
智能型液位/容量(重量)显示调节仪XMT-620(横式) |
||||||||||
测量范围(mm) |
|||||||||||
介质密度(g/cm3) |
|||||||||||
D |
开口常压容器 |
||||||||||
□ |
工作压力(MPa) |
1.液位计安装必须垂直安装,以保证磁性浮子在主导管内能自由运动。
2.与容器之间应装有截止阀,以便清洗和检修时切断物流的流动。
3.液位计周边不能容许有磁性物体靠近,否则会直接影响液位计的工作。
4. 出厂时一般不保温,但可根据用户需求代为保温,如用户自行采用伴热管路时必须选用非导磁材料。
5.为防止运输过程中磁性浮子在主导管内高速滑动而导致浮子被撞击损坏,一般磁翻板液位计出厂时浮子是被撤下单独存放,用户在安装完毕后要将浮子安装箭头指示的方向装入,并需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示红色,零位以上显示白色。
6. 在投入运行前应先打开上引液管阀门,然后慢慢开启下引液管阀门,让液体介质平稳地进入到主导管中,避免液体介质带动浮子急速上升造成磁翻柱翻转失灵或者翻乱,如果遇到此情况可用磁钢重新校正。
7.在打开底部法兰装磁性浮子时,应注意重端带磁性的一端朝上,不能倒装。
8.筒体内不能有固体杂质和磁性杂质进入,以免造成磁浮子被卡死或者磁性被减弱消除。
