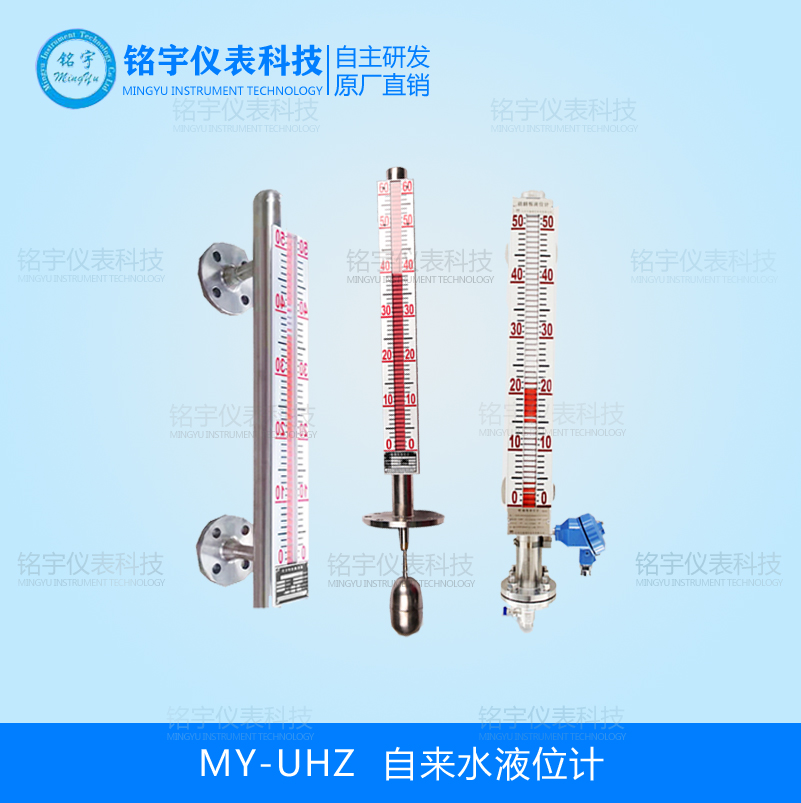

MY-UHZ自来水液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的*磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
自来水液位计详细资料:
MY-UHZ自来水液位计是公司引进吸收国外同类产品,并加以提高研制生产的产品。系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区,显示醒目,读数直观,且测量范围大,配上液位报警、控制开关,可实现液位或界位的上、下限报警和控制,配上LB型液位变送器,可将液位、界位信号转换成二线制4~20mADC标准信号,实现远距离检测、指示、记录与控制。系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
结构原理:
根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的*磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
自来水液位计的显著特点是液体介质与指示器隔离,所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁,配上静压式液位变送器或干簧-电阻式液位变送器,可将液位、界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。适用于腐蚀性介质且工作温度又较高场合的液位测量,结构可靠,使用寿命长。是氢氟酸等强腐蚀性介质液位测量的z好选择。为客户量身定制,对温度和压力要求不高的可以使用本公司的PP材质的液位计。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号 ,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。
自来水液位计安装与维护
1、安装必须垂直,以保证浮球组件在主体管内上下运动自如。
2、主体周围不容许有导磁体靠近否则直接影响液位计正确工作。
3、安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
自来水液位计基本技术参数:
1、量程范围:250mm以上;
2、介质密度:≥0.4g/cm3;
3、介质粘度: ≤0.02Pa.S;
4、工作温度:PP-40~80℃,PTFE-40~150℃;
5、压力等级:≤32MPa;
6、测量精度:L=500~1000mm≤1.5%FS,L>1000mm≤1.0%FS;
7、安装方式:侧装式、顶装式;
8、防护等级:IP65;
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型);
10、传输方式:4~20mA 或 开关量 ;
11、接液材质:PP、PTFE;
12、浮子材质:316L、PVC/UPVC/CPVC/PTFE/钛等。
用途与适用范围
类型 |
型号 |
适用范围及用途 |
普通型 |
MY-UHZ -P |
普通型浮子液位计是一种就地显示仪表,广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。 |
防腐型 |
MY-UHZ- F |
特别适合于具有腐蚀性、毒性的液位测量指示(工作压力≤1.6MPa;测量范围≤2m)。 |
伴热型 |
MY-UHZ- R |
适用于测量粘度比较大,温度比较高或比较低的液体介质(该仪表需要使用伴热装置)。 |
高温型 |
MY-UHZ- T |
适用于容器压力小于10Mpa、温度在200℃~450℃之间的液体介质的液位连续测量。 |
高压型 |
MY-UHZ- Y |
适用于温度为200℃以下、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。 |
高温高压型 |
MY-UHZ- H |
适用于温度高于200℃、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。 |
防爆型 |
MY-UHZ -B |
适用于在易燃易爆环境里、需要电信号远程传输的情况,该仪表带4mA~20mA电流信号或上下限报警设定的液位变送器等电子装置。 |
顶装型 |
MY-UHZ -D |
适用于各种地下流动介质储罐,可在地面上显示液位。不适合于强烈振动和强磁的工作场合(工作压力≤1.6MPa;测量范围≤2m)。
|
型号与说明
MY-UHZ |
厂家编号 |
|||||||||||||
|
代号 |
含义 |
T |
高温型 |
基本类型 |
|||||||||
|
P |
普通型 |
Y |
高压型 |
||||||||||
|
D |
顶装型 |
H |
高温高压型 |
||||||||||
|
F |
防腐型 |
B |
防爆型(Bd为隔爆型、Bi为本安型) |
||||||||||
|
R |
伴热型 |
|
|
||||||||||
|
代号 |
含义 |
4 |
4.0 |
过程压力 (MPa) |
|||||||||
|
0 |
常压 |
5 |
6.3 |
||||||||||
|
1 |
1.0 |
6 |
10.0 |
||||||||||
|
2 |
1.6 |
7 |
15.0 |
||||||||||
|
3 |
2.5 |
8 |
其他 |
||||||||||
|
代号 |
含义 |
4 |
0.75-0.9 |
介质密度 (g∕cm3) |
|||||||||
|
1 |
0.45-0.51 |
5 |
0.9-1.0 |
||||||||||
|
2 |
0.51-0.65 |
6 |
1.0-1.8 |
||||||||||
|
3 |
0.65-0.75 |
|
|
||||||||||
|
代号 |
含义 |
2 |
PVC/ UPVC |
主体材质 |
|||||||||
|
0 |
304 |
3 |
内衬F4(或PE) |
||||||||||
|
1 |
316/ 316L |
4 |
其他 |
||||||||||
|
0 |
翻柱现场显示型 |
显示方式 |
|||||||||||
|
1 |
变送输出型 |
||||||||||||
|
2 |
翻柱附带变送输出型 |
||||||||||||
|
3 |
其他型 |
||||||||||||
|
0 |
无报警点 |
报警代号 |
|||||||||||
|
1 |
有一个报警点 |
||||||||||||
|
2 |
有两个报警点 |
||||||||||||
|
3 |
其他 |
||||||||||||
|
X |
其他内容 如:量程(L) |
其他选项 |
安装要求:
1、如果您设计的过程连接法兰且与我公司的型号不同,或者采用其它标准,我们可以按照您的要求供货;
2、仪表的测量范围为两个连接法兰的中心距(顶装型除外),其中下连接法兰的中心即为仪表指示的零点;
3、仪表的测量范围为两个连接法兰的中心距(顶装型除外),排污阀距离法兰中心距的长度由适用介质的密度来确定
4、您应保证设备上连接法兰的端面具有恰当的平面度、垂直度、中心距,以保证我们的产品的安装和使用;
5、浮子室(或者称为主体管)内应保持清洁而不应有杂质,特别是铁磁性物质。当介质不清洁时,应增加吸附或过滤装置,以确保仪表正常工作。
注:1、对于含有固体悬浮杂质、铁磁性杂质的容器我公司可提供过滤装置;
2、带有变送输出电信号的液位计,其介质温度不超过100℃或者需要做降温处理。
