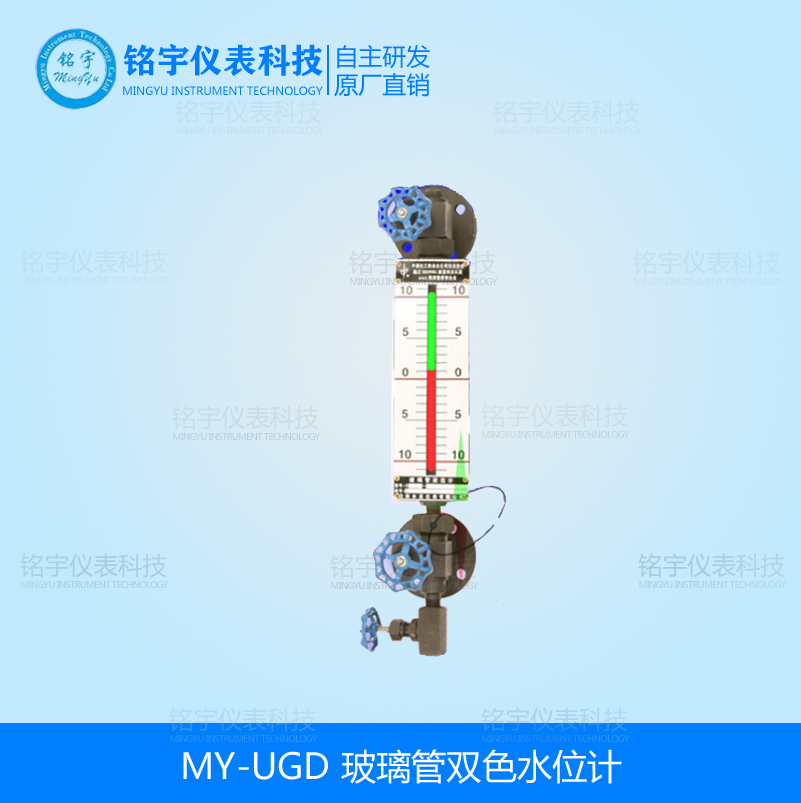

MY-UGD玻璃管双色水位计普通型结构简单,维护方便,安全可靠,采用特殊的阀门结构,方便排污、清洗、放空。
玻璃管双色水位计详细资料:
1.普通型结构简单,维护方便,安全可靠。
2.石英管常用于高温高压环境;石英双色显示,液汽分明,效果明显。
3.采用特殊的阀门结构,方便排污、清洗、放空。
4.表面采用静电喷塑涂,外观美观,不易脱落。
5.主要用于中低压锅炉的水位观测。
玻璃管双色水位计技术参数:
型 号 |
G |
|||||
公 称 压 力 |
1.6MPa、2.5MPa、4.0MPa、6.3MPa |
|||||
试 验 压 力 |
公称压力×1.5倍 |
|||||
介 质 温 度 |
-60℃ ~ 450℃ |
|||||
安 装 中 心 距 |
250mm |
300mm |
330mm |
350mm |
440mm |
600mm |
双色显示色标 |
液相红、汽相绿 |
|||||
双色电压功率 |
电压:AC36V、功率:8Wn (n为灯管数量) |
|||||
玻璃管材质 |
≤1.6MPa:硼硅玻璃、≥2.5MPa:石英玻璃 |
|||||
阀门型式、通径 |
≤2.5MPa 旋塞阀 DN25 、>2.5MPa 针阀 DN20 |
|||||
执 行 标 准 |
JB/T 9243-1999 |
玻璃管双色水位计可根据用户要求,设计定做非标产品。
