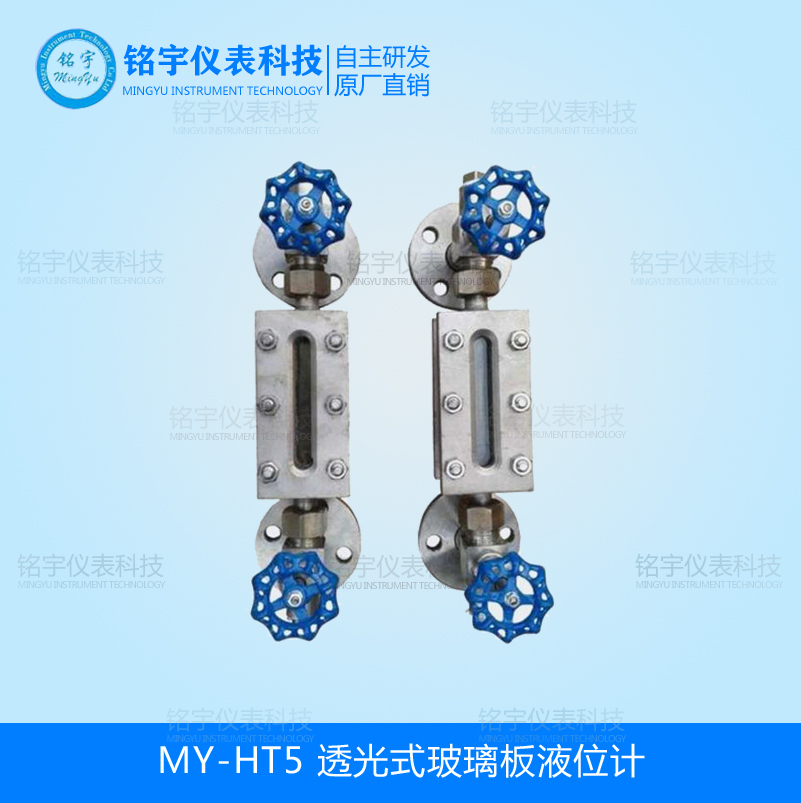

MY-HT5透光式玻璃板液位计仪表的上下阀上装有法兰接头，与容器连接构联通器，透过玻璃板直接指示容器布什的液位，“夹套型"设有加热或冷却装置。
透光式玻璃板液位计产品详情：
MY-HT5透光式玻璃板液位计是化工部z新标准的液面计，采用"透光式"、"反射式"和"视镜式"三种类型。经改进，液面计进出口两端可以不再加装其它阀门，即可不停炉拆下中间指示器进行清洗，可在液面计下部增设排污阀，以便能及时冲洗和排污。
HT5玻璃板液位计根据通器原理，将容器内介质液位引至外部玻璃板液面计；透过透明玻璃板读得容器内液位的实际高度。本产品也可制成无光源双色显示，就是利用自然光源折、反射特性，经滤色玻璃，形成气红液黑显示。阀杆密封填料采用柔性石墨压环，该填料密封性能好，耐高温、耐腐蚀。在仪表上，下阀内装有钢球，当玻璃板意外损坏时，钢球在容器内介质的压力作用下，自动关闭流通道，防止介质大量外溢。
一、玻璃板液位计技术参数
1.测量范围（L 中心距）mm:300、500、800、1100、1400、1700
2.压力等级．≤4.0Mpa
3.工作温度：≤250℃
4.伴热管压力:≤0．6Mpa
5.伴热管接口：Rc1／4〃
6.钢球自封压力：≥0.3Mpa
7.连接法兰．HG20592 DN20 PN4.0 M（凸面）
三、玻璃管液位计订货须知:
1.型号名称
2.规格（中心距L）
3.材质（普通钢或不锈钢）
4.安装形式：法兰规格
透光式玻璃板液位计技术参数
|
型 号 |
MY-HT5系列 |
|
名 称 |
透光式玻璃板液位计 |
|
公称压力 |
2.5（MPa） |
|
公称通径 |
20（mm） |
|
公称长度 |
500～1750（mm） |
|
介质温度 |
0～150℃ |
|
主要材质 |
Q235-A碳钢
|
