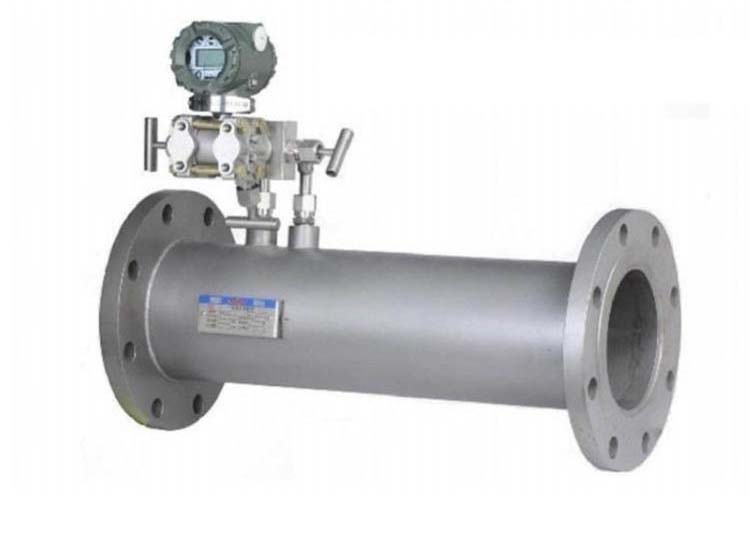

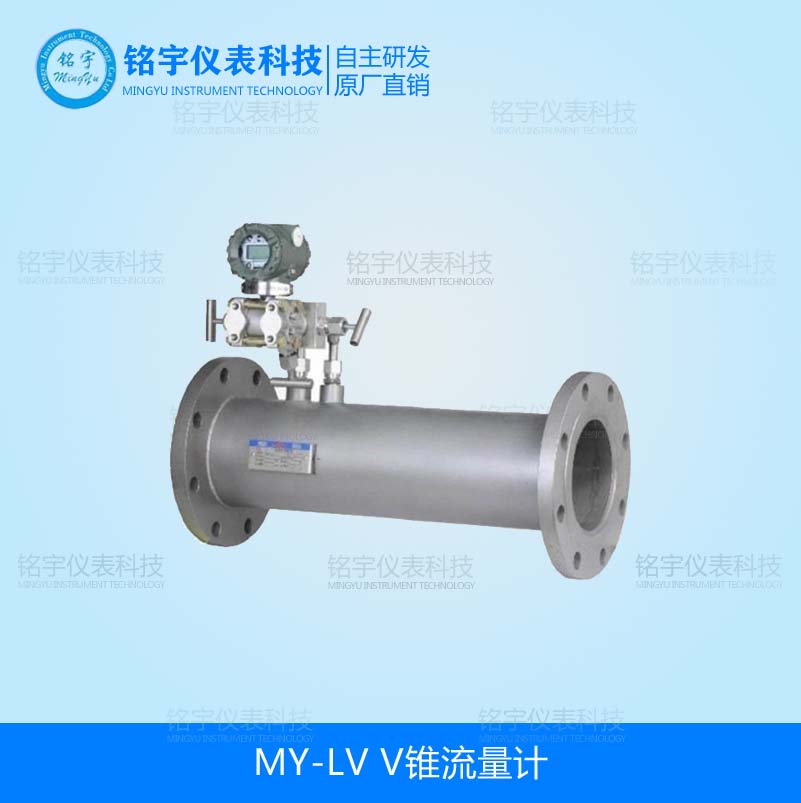

MY-LV系列V锥流量计是一种新型的可精确测量各种雷诺数的高精度流量计，可满足各种介质的应用条件要求其操作原理同其它各种类型的差压原理相同，都是基于密封管道中的能量守恒定理，V锥流量计由于具有*的设计结构，因而性能更优。
V锥流量计详细资料：
MY-LV系列V锥流量计是一种新型的可精确测量各种雷诺数的高精度流量计，可满足各种介质的应用条件要求其操作原理同其它各种类型的差压原理相同，都是基于密封管道中的能量守恒定理，V锥流量计由于具有*的设计结构，因而性能更优。
V锥流量传感器与差压变送器组合成为V锥流量计，这是目前的差压式流量计之一，可精确测量宽雷诺数范围（8×103～ 5×107）内各种介质的流量。
V锥流量传感器可耐高温，无运动部件。与孔板等普通节流元件相比，V锥流量计具有长期精度高、稳定性好、受安装条件影响小、耐磨损、测量范围宽、压损小等优点。
V锥流量计适用于各行业的液体、气体和蒸汽流量的测量，特别适合脏污介质的测量。
一、产品特点：
1、与其它节流式差压流量计相比较，耐磨损，压损小；
2、安装直管段要求低，上游直管段0～3D，下游直管段0～1D；
3、抗振动、抗干扰性好；
4、仪表耐高温，工作温度可达700℃；
5、管径适用性好，选择不同的β值即可不改变管道直径而选择不同的流量测量范围，避免缩管的麻烦；
6、V锥流量计不粘附抗堵塞，具有自清洁功能，适用于脏污流体（如焦炉煤气、渣油等）的流量测量。
二、V锥流量计技术参数：
1、公称通径：DN50～DN700（DN700以上为焊接式）；
2、公称压力：PN1.0、PN1.6、PN4.0（MPa）；
3、准确度等级：0.5级、1.0级；
4、重复性：0.15%、0.30%；
5、量程比（范围度）10:1；
6、工作温度范围：-40℃～700℃；
7、环境温度范围：-20℃～65℃；
8、适用流体介质：气体、液体、饱和蒸汽和过热蒸汽。
三、V锥流量计选型表：
| 型 号 | 说 明 | |||||
| MY-LV | V锥流量计 | |||||
| 代号 | 口径（mm） | |||||
| 15～3000 | DN15～DN3000mm | |||||
| 各部件材料材质 | ||||||
| 代码 | 锥体 | 钢管 | 法兰 | |||
| A | SS304 | 20# | 20# | |||
| B | SS304 | 15CrMo | 15CrMo | |||
| C | SS304 | SS304 | 20# | |||
| D | SS304 | SS304 | SS304 | |||
| E | SS316L | SS304 | SS304 | |||
| G | SS316L | SS316L | SS316L | |||
| # | 其它材质 | |||||
| 代号 | 介质 | |||||
| 1 | 液体 | |||||
| 2 | 气体 | |||||
| 3 | 蒸汽 | |||||
| 4 | 高温介质 | |||||
| 代号 | 补偿形式 | |||||
| N | 不带压力、温度补偿 | |||||
| Q | 带压力、温度补偿输出 | |||||
| 代号 | 连接形式 | |||||
| L | 螺纹连接（适用于小口径） | |||||
| W | 法兰连接 | |||||
| 代号 | 压力等级 | |||||
| 2 | 1.0 MPa | |||||
| 4 | 2.5 MPa | |||||
| 5 | 4.0 MPa | |||||
| 6 | 6.3 MPa | |||||
| 代号 | 可选附件 | |||||
| J | 带截止阀 | |||||
| L | 带冷凝管 | |||||
| S | 带三阀组 | |||||
| CB | 差压变送器 | |||||
| XJ | 流量积算仪 | |||||
| BC | 温压补偿带温度与压力传感器 | |||||
