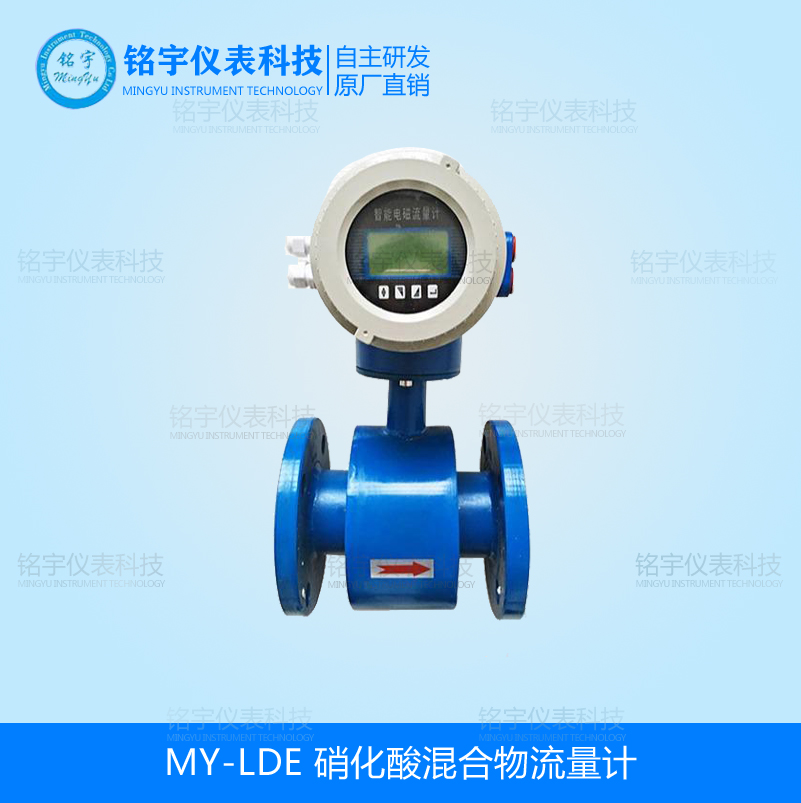

硝化酸混合物流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
硝化酸混合物流量计详细资料：
硝化酸混合物流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
硝化酸混合物流量计测量原理：
流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
硝化酸混合物流量计主要特点：
1、矿井水流量计的变送器结构简单，没有可动部件，也没有任何阻碍流体流动的节流部件，所以当流体通过时不会引起任何附加的压力损失，同时它不会引起诸如磨损、堵塞等问题，特别适用于测量带有固体颗粒的矿浆、污水等液固两相流体以及各种粘性较大的浆液等。如果采用耐腐蚀绝缘衬里和选择耐腐材料制成点击，可用于各种腐蚀性介质的测量。
2、电磁流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以及电导率（在一定范围内）的影响。因此，电磁流量计只需经水标定以后，就可以用来测量其他导电性液体的流量，而不需要附加其他修正。
3、电磁流量计的量程范围极宽，同一台电磁流量计的范围度100:1.此外，电磁流量计只与被测介质的平均流速成正比，而与轴对称分布下的流动状态无关。
4、电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，而且线性好，因此可将测置信号直接用转换器线性地转换成标准化信号输出，可就地指示，也可远距离传送。

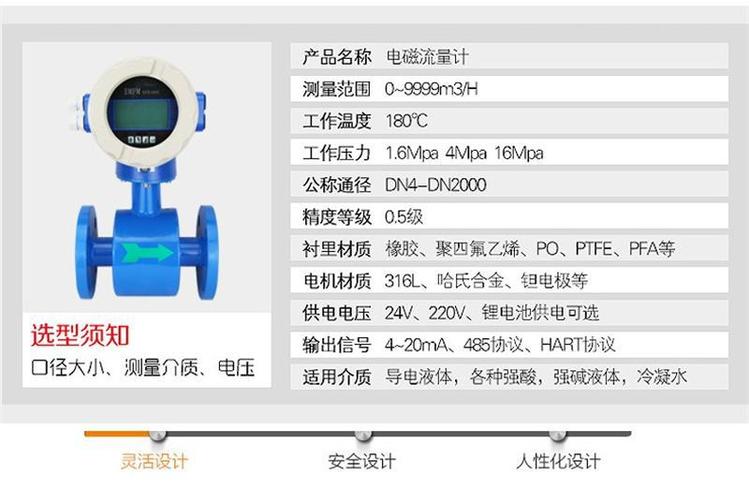

表1
| 公称通径（mm） | 管道式四氟衬里：DN10～DN600 |
| （特殊规格可定制） | 管道式橡胶衬里：DN40～DN2200 |
| 流动方向 | 正，反，净流量 |
| 量程比 | 150：1 |
| 重复性误差 | 测量值的±0.1% |
| 精度等级 | 管道式：0.5级，1.0级 |
| 被测介质温度 | 普通橡胶衬里：－20～＋60℃ |
| 高温橡胶衬里：－20～＋90℃ | |
| 聚四氟乙稀衬里：－30～＋100℃ | |
| 高温型四氟衬里：－20～＋180℃ | |
| 额定工作压力 | DN10－DN150：≤1.6MPa |
| （高压可定制） | DN200－DN350：≤1.0MPa |
| DN400－DN1000：≤0.6MPa | |
| DN450－DN2200：≤0.25MPa | |
| 流速范围 | 0.1－15m/s |
| 电导率范围 | 被测流体电导率≥5μs/cm |
| 信号输出 | 4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平 |
| 通讯输出 | RS485,MODBUS协议，HART协议 |
| 供电电源 | AC220V或DC24V |

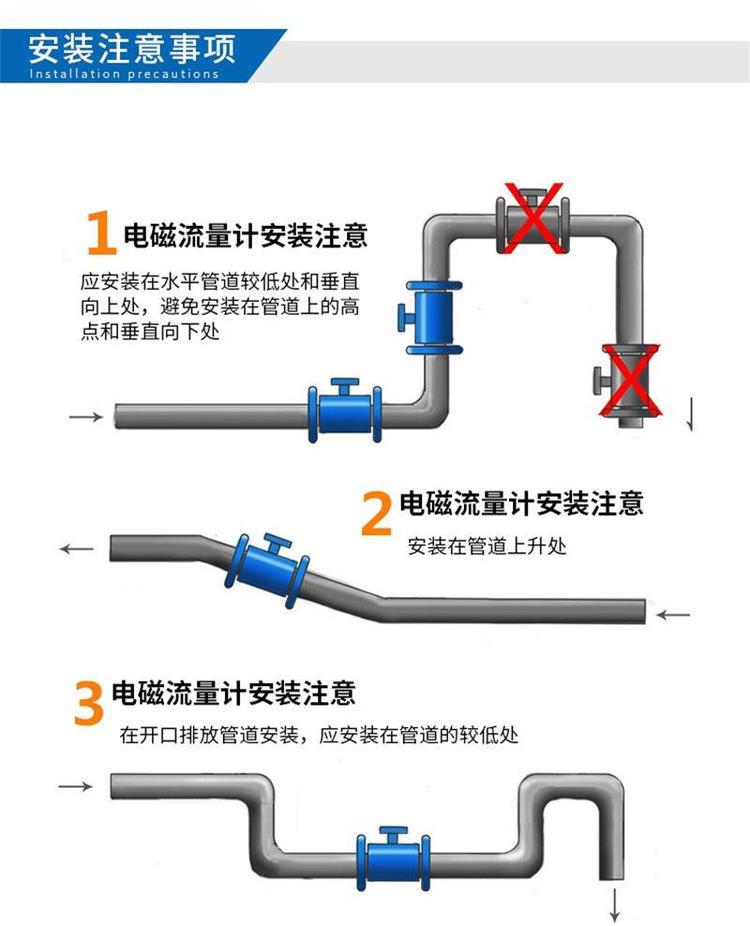

| 要求直管段长度 | 上游≥5DN，下游≥2DN |
| 连接方式 | 流量计与配管之间均采用法兰连接，法兰符合国标：GB/T9115.1-2000 |
| 防爆等级 | ExdeiallBT4-T6 |
| 防护等级 | IP65，特殊订制z高可达IP68 |
| 环境温度 | －25～＋60℃ |
| 相对温度 | 5%～95% |
| 消耗总功率 | 小于20W |

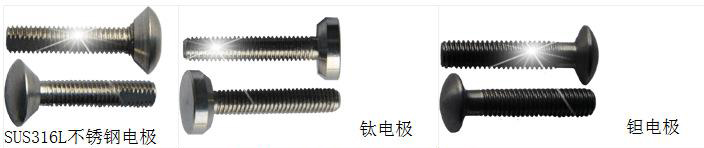

3. 电极材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关手册，对于特殊流体应作腐蚀性试验
| 材料 | 代号 | 耐腐蚀性能 |
| 316L不锈钢 | V | 1适用于工业、生活用水，原水井水，城市污水等中性溶液 |
| 2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等 | ||
| 哈氏合金C | HC | 1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物 |
| 2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu | ||
| 3对海水、碱溶液，氧化物溶液有的耐腐蚀性 | ||
| 4不适用：盐酸 | ||
| 哈氏合金B | HB | 1对于非氧化酸、碱、盐如硫酸、磷酸、有良好的腐蚀性 |
| 2不适用：硝酸 | ||
| 钛 | Ti | 耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀 |
| 钽 | Ta | 除了外，几乎能耐一切化学介质的腐蚀。但价格昂贵 |
| 铂 | Pt | 适用所有的酸碱盐溶液（发烟硫酸及硝酸） |
| 碳化钨 | W | 具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质 |
4.内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
| 衬里材料 | 耐腐蚀性能 | 工作温度 | 适用范围 |
| 氯丁橡胶Ne | 耐一般低浓度酸碱盐的腐蚀 | -20～70℃ | 工业用水污水低浓度酸碱盐 |
| 聚氨酯橡胶PO | 有的耐磨性能,专用于强磨损性浆液,不耐腐 | -10～60℃ | 含固体颗粒的液体(泥浆矿浆等) |
| 聚全氟乙丙烯FEP | 1耐热耐腐蚀性与PTFE相当 | -40～180℃ | 除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质 |
| 2机械强度高,抗磨损性能好 | |||
| 3内表光滑，不易粘附沉淀物 | |||
| 4有很好的耐负压,抗真空作用 | |||
| 聚四氟乙烯PTFE | 几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差 | -40～180℃ | 不能用于负压管道及磨损性较强的流体 |
