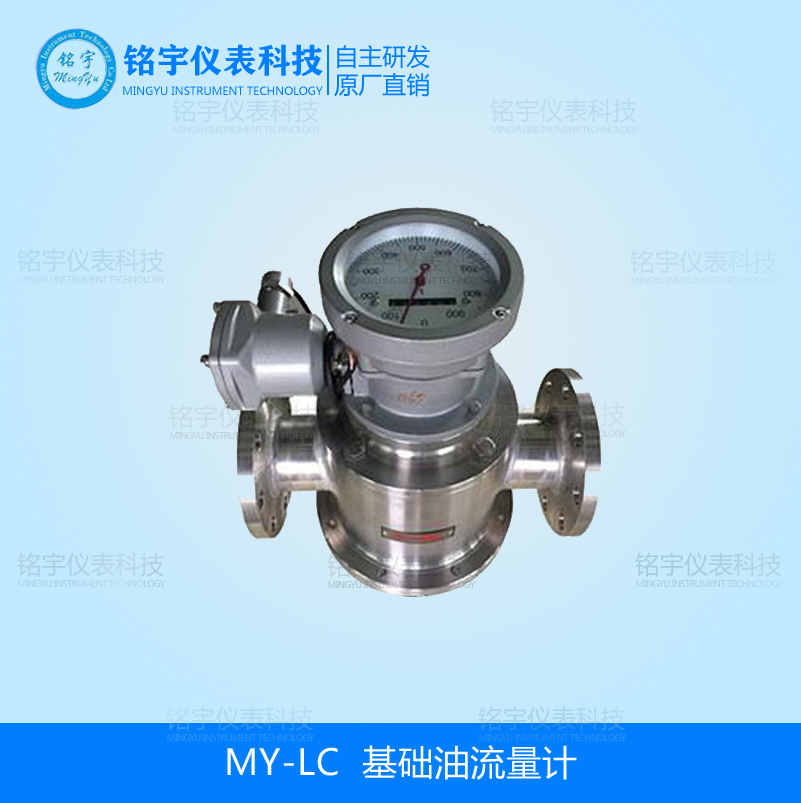

基础油流量计

基础油流量计详细资料：

MY-LC属于容积式流量计一种，在流量仪表中是精度较高的一类。是用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。基础油流量计是计量流经管道内液体流量总和的容积式流量计,该流量计具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 适用于油类及高粘度介质的累积流量测量。汽油流量计可以选用不同的材料（铸钢、不锈钢和316）制造，基础油油适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

基础油流量计的工作原理

基础油流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳（计量室）所构成，在被测介质的压差△p=pl-p2的作用下，产生作用力矩使其转动。在（a）所示位置时，由于P1>P2，在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动，把轮1和壳体间的半月形容积内的介质排至出口，并带动轮2作逆时针方向转动，这时1为主动轮，2为从动轮，在 （b）上所示为中间位置，1和2均为主动轮；而在（c）上所示位置，P1和P2作用在1轮上的合力矩为零，作用在2轮上的合力矩使2轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时2为主动轮，1为从动轮，与 （a）上所示情况刚好相反．如此往复循环，轮1和轮2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口。



产品特点

1、测量精度较高：0.2级与0.5级；
2、前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
3.防爆等级：ExiaIICT6

具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。汽油流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232，485通讯等。

按照要求正确安装后的，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的汽油计量流量计。

 不同型号规格的流量计对z小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。汽油流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，为此，在仪表所规定的使用温度范围内使用。

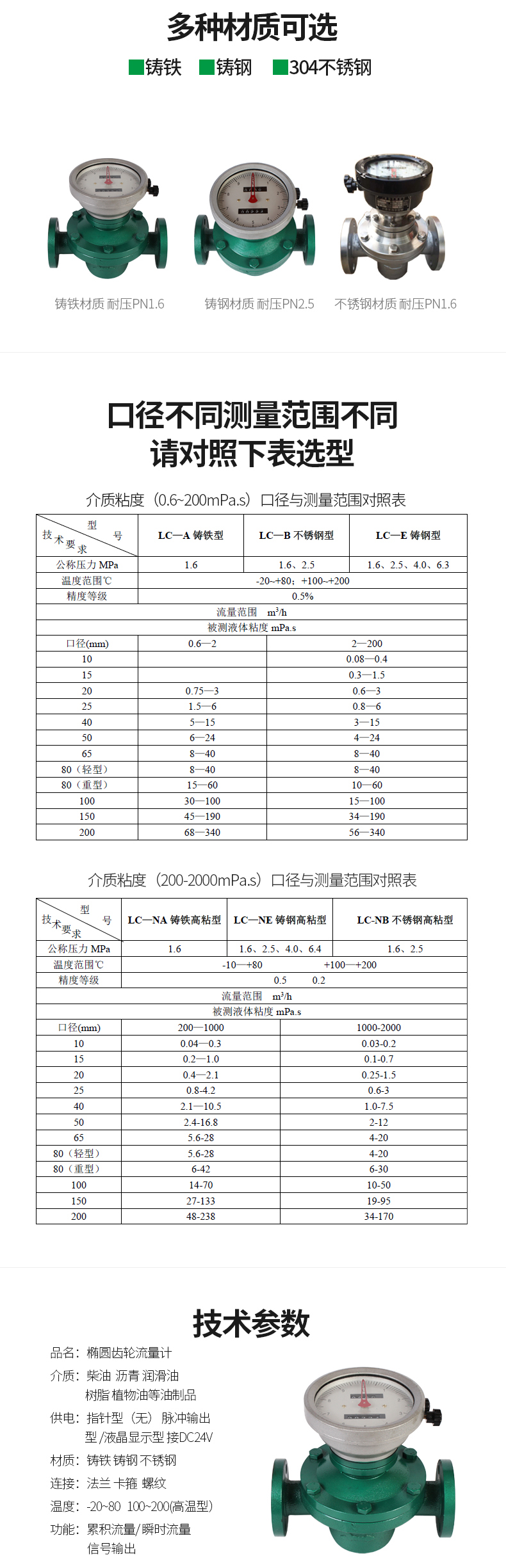

表选型参数

连接方式: 法兰连接:DN10～DN200

安装方式: 水平、垂直

可选择口径系列: DN10，15，20，25，40，50，80，100

压力损失: ≤0.1MPa

精度等级: 普通型0.5级，高精度0.2级

介质压力: 普通型1.6MPa,高压型3.2MPa

汽油流量计粘度范围: 普通型:0.6～200mpa.s,

介质温度: 普通型＜120℃，高压型＜200℃

表体材质: 铸铁、铸钢、不锈钢等

转动部件: 铝合金、不锈钢等

1安装前，表面管道应仔细清除杂物。在安装流量计时，应防止杂物跌入管道。汽油流量计尽可能安装成水平位置。

2.前需装过滤器，防止变送器因杂物而扎住而阻塞管道，过滤器应定期清洗。


3. 应安装泵的输出端，否则也会造成仪表误差增大。

4. 在使用时，应使表内充满液体。被测液体内不应混有气体，否则应安装气体分离器。



按照要求正确安装后的基础油计量表，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的量仪表。但是，如果使用时被测介质的流量过小流量计的泄漏误差的影响就会突出，不能再保证足够的测量精度。

因此，不同型号规格的对z小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。

其次，使用要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，汽油流量计在仪表所规定的使用温度范围内使用。

表头显示	指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号	11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质	液体、各种油品
口径规格	10---200
流量测量范围	0.04-340 m3/h
测量精度	0.5级 0.2级
被测介质温度	-20℃-100℃ ，z高+200℃
工作压力	1.6MPa 2.5MPa 6.4MPa
输出信号	脉冲、4--20mA、RS485
通讯类型	RS485
电源	DC12V ---DC24V
安装方式	法兰连接、螺纹连接
防爆等级	ExiaIIBT4
防护等级	IP65



铭宇仪表推荐使用：

定量控制仪定刚开始安装使用时可以能会有一些误差，待多打几次后，根据固定的误差可以调节定量控制系统内密度参数或者调整泵阀的开启时间或者延后关闭等功能，也就是说误差是可调的，调多调少都是可以的。

定量控制仪可实现的功能

1.可外接启动、停止、清零按扭。

2.可同时控制阀门及泵的开启。

3.可设置8个常用量。

4.断电，重新启动后按之前定量值继续定量。

5.可查询定量次数，定量量值，定量时间。

6.安装微型打印机可以打印定量数据。

7.全中文液晶显示，操作简单方便。

 8.可安装大小阀控制定量，精度更精确。

以上特点是其他定量控制仪无法同时实现的，定量控制仪完美配置，而且可以根据用户要求更改内部程序，使操作更符合现场要求。

一、流量定量控制系统系统组成 1、流量计：这是控制的基础，直接影响控制的效果，因此基本要求是测量精度越高越好，有信号输出功能。同时流量计种类较多，还要根据测量介质、管道口径、流量范围等参数进行选型，选择合适的流量计。2、定量控制仪：定量控制参数设定，介质的流量显示、积算、运行等3、控制箱：内部控制线路及组件、外部控制按纽和指示灯等。(可选)4、断流设备：可以是管道已有的动力设备，如泵；也可以是后装上去的电磁阀等。5、温度传感器：可现场测量介质的温度，由定量控制仪根据温度变化而引起的误差自动补偿(可选)二、控制过程    定量控制仪在接收了流量计的流量信号后，在其内部完成流量的累计，同时在控制仪内部设定好所需要的定量控制值，当定量控制仪显示的累计数值达到所设定的定量控制值时，定量控制仪输出开关量信号。此时利用该开关信号通过配接继电器或接触器来控制安装在管道上的断流设备，从而达到定量控制的效果。三、产品特点 1、控制箱内的控制线路及组件是根据客户所需要的流量计和设备量身定制的，信号线连接简单，到现场后一般无需调整； 2、控制箱面板设有“启动”、“停止”等按键，并有“状态指示灯”显示，因此显示直观，操作简单、方便、易学； 3、每次定量控制值可以根据需要任意更改，只需在定量控制仪内操作完成； 4、定量控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等； 5、设有大小阀控制，分别控制大流量和小流量，达到精确的定量控制； 6、设有打料查询功能，可查询总打料次、每次打料时间、每次打料量等 7 、全中文液晶显示，操作简单方便。8 、可安装大小阀控制定量，精度更精确。
以上特点是其他定量控制仪无法同时实现的，定量控制仪完美配置，而且可以根据用户要求更改内部程序，使操作更符合现场要求。
