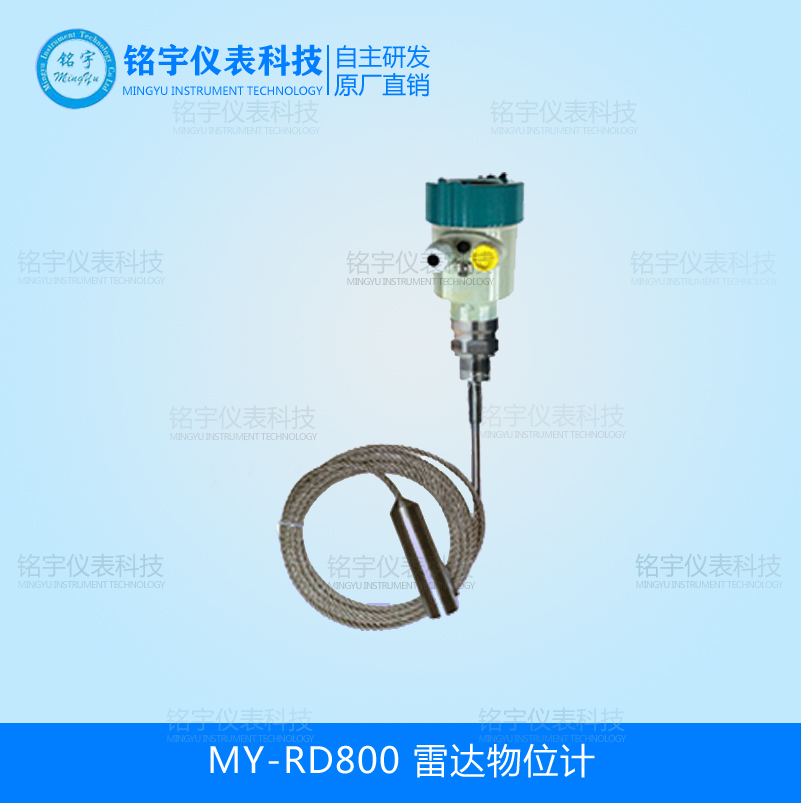

雷达液位计

雷达物位计安装指南：

安装说明

1. 推荐距离（1）墙至安装短管的外壁：

2. 离罐壁为罐直径1/6处，zui小距离为200mm。

3. 不能安装在入料口的上方（4）。

4. 不能安装在中心位置（3），如果安装在中央，会产生多重不真实回波，干扰回波会导致信号丢失。

5. 如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成不真实回波，在调试仪表的时候应该进行不真实回波存储。

罐内安装

1. 在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。

2. 对称装置（2），如真空环，加圈，挡板等等。

3. 如果罐内有（1）（2）干涉物件，应采用导波管进行测量。

KT安装选择

1. 天线尺寸：天线越大，波束角越小，干扰回波将越弱。

2. 天线调整：将天线调整到较好测量位置。

3. 导波管：导波管用来避免干扰回波。

罐内安装（MY-RD801、MY-RD802）
标准安装

1. 雷达天线不可向罐壁倾斜。

2. 为了使温度影响zui小化，在对接法兰的连接处必须使用弹簧垫圈。

3. 杆式天线必须伸出安装短管。

4. 垂直放置杆式天线，不要让雷达束指向罐壁。

罐内安装（MY-RD803）
标准安装

1. 雷达天线不可向罐壁倾斜。

2. 喇叭天线必须延伸出安装短管，否则应使用天线延伸管。

3. 喇叭天线必须调整至垂直，不要让雷达束指向罐壁。

安装短管较长时使用天线延伸管

1. 当喇叭长度小于安装短管长度时，应使用天线延伸管。

2. 如果喇叭直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。

导波管内安装

1. 雷达传感器通过导波管或旁通管进行测量，测量管起到导波作用。下面是一个测量管（导波管的构造图）

2. 测量管内壁必须平滑，如果可能的话测量管的内径需要与喇叭口的直径相符，请使用纵伸焊接的不锈钢管。可以通过预先焊接的法兰 盘或焊接头延长测量管。

必须注意：

1. 焊接时，不能产生凸点或凸缘。将法兰和测量管对齐固定，然后焊接。焊接不要穿透测量管管壁,管内壁必须保持平滑，一定要小心的除去焊缝和不平滑的地方，否则会造成很强的不真实回波。

十、雷达液位计注意事项：

1. 测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。

2. 若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C的位置。

3. 理论上测量达到天线上端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的上端至少100mm。

4. 对于过溢保护，可定义一段安全距离附加在盲区上。

5. zui小测量范围与天线有关。

6. 随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
智能雷达物位计测量范围超出的动作
当测量范围超出时，仪表输出为22mA电流。
接线方式
智能雷达物位计的调试:
MY-RD800可以通过三种方式调试：

7. 通过显示调整模块KTPM

8. 通过调试软件KTSOFT

9. 通过HART手持编程器

智能雷达物位计的现场编程模块（KTPM）

1. KTPM编程器由6个按键和一个液晶显示屏，可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。

通过SOFT软件调试
无论那种信号输出，4…20mA/HART,雷达传感器都可以通过软件进行调试。采用SOFT软件进行仪表调试，需要一个仪表CONNECTCAT驱动器。
使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，HART适配器可以和4…20mA线并联。

MY-RD800系列尺寸
智能雷达物位计选型表:
