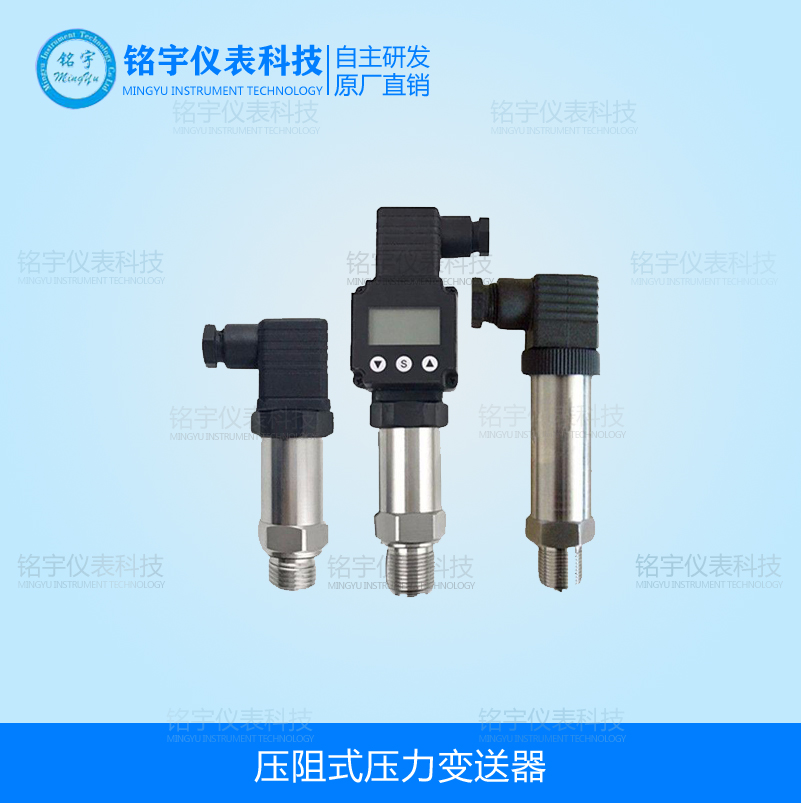

压阻式压力变送器

产品时间:2020/8/26 0:00:00

简要描述:

MY系列压阻式压力变送器传感器信号经过信号处理电路后转换为标准信号输出,产品经过了长期老化及稳定性考核等工艺严格筛选,性能稳定可靠。应用于环境比较恶劣的露天现场,同时要求能够现场观测压力显示、需要零点迁移和量程调节的场合。适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。

压阻式压力变送器详细资料:

MY系列压阻式压力变送器传感器信号经过信号处理电路后转换为标准信号输出,产品经过了长期老化及稳定性考核等工艺严格筛选,性能稳定可靠。应用于环境比较恶劣的露天现场,同时要求能够现场观测压力显示、需要零点迁移和量程调节的场合。适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。

这种变送器十分可靠、经济。它采用一种可编程序的KELLER-ASIC微型芯片,称作“可编程电阻器”。“可编程电阻器”芯片使变送器可用自动测试设备安装与校准,以改善生产质量和降低成本。PRO型还具有用手调PP-96程序器编制程序或重新调节量程的特性。21/21PRO系列自1989年*次介绍之后就在不断使用。

这种变送器使用6SC系列的膜盒,压阻式硅压力传感器装在充油的膜盒中,介质压力由不锈钢膜片隔离并通过所充油液传到硅片上。密封式表压型有一个自由浮在油中的TAB (用绝缘带自动胶粘) 传感器,这样可保证稳定性的耐用性。试验表明,在10 bar到250 bar压力范围,即使有2×107循环的压力变化也不会损伤传感器,因此,21系列适用于难对付的液压场合。

“可编程电阻器”线路有可编程电阻网络,由它调整零点/增益和温度系数。所有的21/21PRO系列变送器都经过压力和温度循环补偿试验过程,在补偿试验结束,各种参数都经计算机控制试验装置自动地校准和调整。然后进行z后的检验,检验结果是: 调整位置正确,符合条件要求。此时才交付使用。
注意: 校准的21系列变送器是不可程控的。
 21PRO系列可程控型变送器有引出到电缆接头的数据线路,它可简单而精确的调整零点和量程。程控器PP-96可使变送器容易地编制程序。PP-96-10程控器一次可操作10个相同的变送器,可程控型变送器可在 (25%~120%) FS进行满量程调整和* 25%零点调整。

技术指标和性能:

测量介质 与316L 不锈钢兼容的各种液体、气体或蒸气

测量范围 -0.1kPa~0~0.01kPa~100MPa

过 载 1.5倍满量程压力或110MPa(取z小值)

压力类型 表压、绝压、密封参考压力

供电电源 15~30VDC 15~28 VDC 15~28 VDC

输出信号 4~20mADC 0~10/20 mADC 0/1~5/10VDC

传输方式 二线制: 三线制: 三线制:

精确度 典型:±0.25﹪FS z大:±0.5﹪FS

(包括非线性、迟滞和重复性)

长期稳定性 典型: ±0.1﹪FS z大:±0.2﹪FS

零点温度系数 0.03%FS/℃(≤100kPa) 0.02%FS/℃(>100kPa)

满度温度系数 0.03%FS/℃(≤100kPa) 0.02%FS/℃(>100kPa)

工作温度 -30~ 80℃

贮存温度 -40~ 100℃

负载电阻 ≤(U-15)/0.02Ω

电气连接 电缆连接 、 航空扦头、 赫斯曼扦件

壳体材料 不锈钢1Cr18Ni9Ti

过程接口 M12×1 N20×1.5或G 1/4外螺纹

防护等级 IP65

防爆标志 ExiaⅡCT6(本质安全防爆型)

负载特性



三 外形结构

(单位:mm)

四  电气连接




电气连接图 本安防爆型的电气连接

二线制4~20mA输出的变送器电气连接图          变送器防爆参数:       安全栅输出防爆参数:
                               Ui≤28VDC Ii≤93mADC    Uo≤28VDC Io≤93mADC
              Li≈0.1mH Ci≈0.04uF
        Pi≤0.65W




三线制0~10/20mA输出的变送器电气连接图            三线制0/1~5VDC输出的变送器电气连接图

五      选型指南

选型提示
1、为确保产品稳定工作,建议选择测量范围时考虑现场实际压力值和可能迁移的范围,z大压力应在测量范围内,同时由本公司在出厂前完成迁移。
2、产品安装于多雷地区时,订货时应注明“防雷”,同时建议用户在现场加装防雷击保护装置,并确保产品及电源可靠接地。
3、产品垂直安装于现场压力接口,显示屏水平正对观察者。
4、需要零位压力为负压的变送器,请在订货中注明量程范围。
5、本安防爆型产品于带指针表头的产品。
6、齐平膜片型变送器的测量范围为0~70kPa…35MPa。
7、选M3时,变送器环境温度范围为-20~60℃;选M4时,变送器环境温度范围为-30~70℃。
