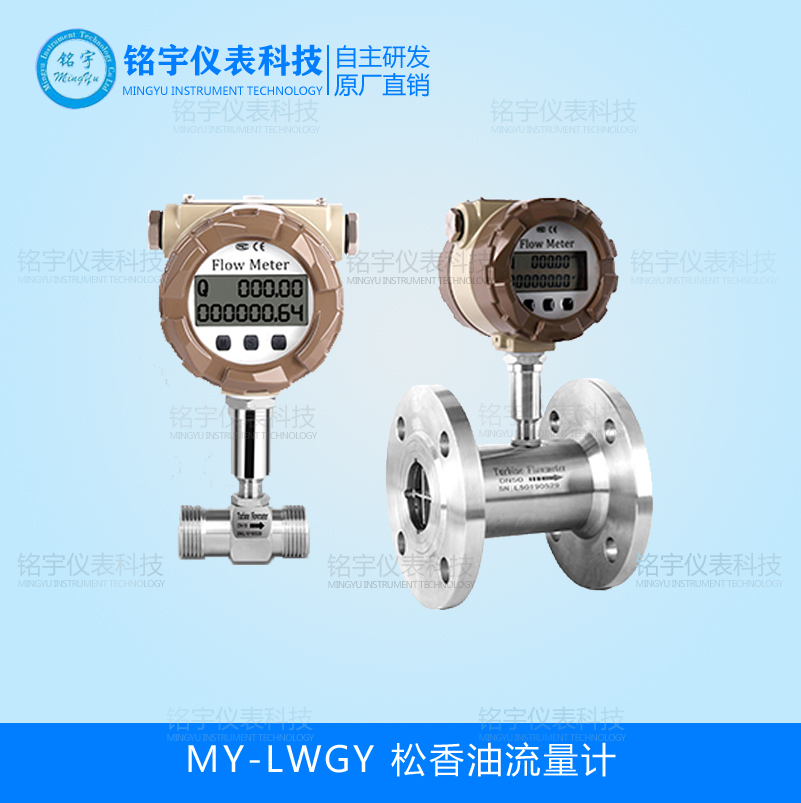

MY-LUGB松香油流量表吸取了国内外流量仪表技术，经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代流量计。若与具有特殊功能的现实仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表
松香油流量表详细资料：
MY-LUGB松香油流量表吸取了国内外流量仪表技术，经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代流量计。若与具有特殊功能的现实仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
松香油流量表产品特点：
1、高精确度，一般可达±1%F·S，±0.5%F·S，高精度型可达±0.2%F·S；
2、重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到的精确度，在贸易结算中是优先选用的流量计；
3、输出脉冲频率信号，适用于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4、可获得很高的频率信号（3-4kHz），信号分辨率强；
5、范围度宽，中大口径可达1:20，小口径为1:10；
6、结构紧凑轻巧，安装维护方便，流通能力大；
7适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9、可制成插入型，适用于大口径测量，压力损失小，商商低，可不断流取出，安装维护方便。
松香油流量表技术指标
1、基本参数
|
仪表口径(mm) 及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接 |
| 15、20、25、32、40、50、65、80、100、125、150、200采用法兰连接 | |
| 精度等级 | ±1%F·S、±0.5%F·S、±0.2%F·S（需特制） |
| 量程比 | 1∶10;1∶15;1∶20 |
| 仪表材质 | 304不锈钢、316（L）不锈钢等 |
| 被测介质温度(℃) | -20～+120℃ |
| 环境条件 | 温度-10～+55℃、相对湿度5%～90%RH、大气压力86～106kPa |
| 输出信号 | 传感器:脉冲频率信号、低电平≤0.8V高电平≥8V |
| 变送器:两线制4～20mADC电流信号 | |
| 供电电源 | 传感器:+12VDC、+24VDC(可选) |
| 变送器:+24VDC | |
| 现场显示型:仪表自带3.0V锂电池或+24VDC外供电 | |
| 信号传输线 | STVPV3×0.3(三线制）、2×0.3(二线制） |
| 传输距离 | ≤1000m |
| 信号线接口 | 基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5 |
| 防爆等级 | 基本型:非防爆产品;防爆型:ExdⅡBT6 |
| 防护等级 | IP65 |
2、测量范围及工作压力
|
仪表口径 mm |
正常流量 范围m³/h |
扩展流量 范围m³/h |
常规连接方式 与耐压等级 |
特制耐压等级MPa 法兰连接方式 |
|
DN4 |
0.04-0.25 |
0.04-0.4 |
螺纹连接/6.3MPa |
10、16、25 |
|
DN6 |
0.1-0.6 |
0.06-0.6 |
螺纹连接/6.3MPa |
10、16、25 |
|
DN10 |
0.2-1.2 |
0.15-1.5 |
螺纹连接/6.3MPa |
10、16、25 |
|
DN15 |
0.6-6 |
0.4-8 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
|
法兰连接/2.5MPa |
||||
|
DN20 |
0.8-8 |
0.45-9 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
|
法兰连接/2.5MPa |
||||
|
DN25 |
1-10 |
0.5-10 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
|
法兰连接/2.5MPa |
||||
|
DN32 |
1.5-15 |
0.8-15 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
|
法兰连接/2.5MPa |
||||
|
DN40 |
2-20 |
1-20 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
|
法兰连接/2.5MPa |
||||
|
DN50 |
4-40 |
2-40 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN65 |
7-70 |
4-70 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN80 |
10-100 |
5-100 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN100 |
20-200 |
10-200 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN125 |
25-250 |
13-250 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN150 |
30-300 |
15-300 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN200 |
80-800 |
40-800 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |

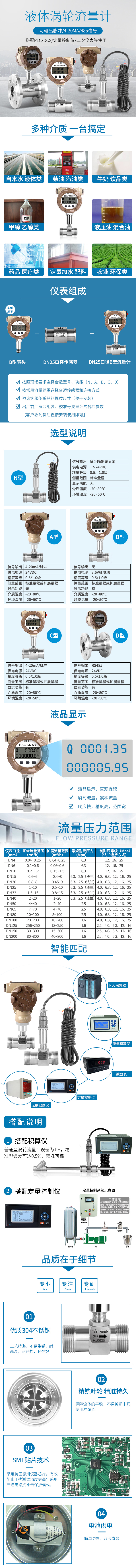

松香油流量表安装图示及现场标定图：
松香油流量表型谱
|
型号 |
说明 |
|||||||
|
WY-LWGY |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公称通径 |
4 |
|
|
|
|
|
|
4mm |
|
6 |
|
|
|
|
|
|
6mm |
|
|
10 |
|
|
|
|
|
|
10mm |
|
|
15 |
|
|
|
|
|
|
15mm |
|
|
20 |
|
|
|
|
|
|
20mm |
|
|
25 |
|
|
|
|
|
|
25mm |
|
|
32 |
|
|
|
|
|
|
32mm |
|
|
40 |
|
|
|
|
|
|
40mm |
|
|
50 |
|
|
|
|
|
|
50mm |
|
|
65 |
|
|
|
|
|
|
65mm |
|
|
80 |
|
|
|
|
|
|
80mm |
|
|
100 |
|
|
|
|
|
|
100mm |
|
|
125 |
|
|
|
|
|
|
125mm |
|
|
150 |
|
|
|
|
|
|
150mm |
|
|
200 |
|
|
|
|
|
|
200mm |
|
|
类型 |
N |
|
|
|
|
|
传感器型：+12V或24V供电，输出三线制脉冲信号 |
|
|
A |
|
|
|
|
|
变送器型：+24V供电，输出二线制4-20mA |
||
|
B |
|
|
|
|
|
型：锂电池供电，现场显示无信号输出 |
||
|
C |
|
|
|
|
|
型：+24V供电，现场显示输出二线制4-20mA |
||
|
C1 |
|
|
|
|
|
型：+24V供电，现场显示带有RS485通讯协议 |
||
|
C2 |
|
|
|
|
|
型：+24V供电，现场显示带有HART通讯协议 |
||
|
精度等级 |
05 |
|
|
|
|
0.5级 |
||
|
10 |
|
|
|
|
1.0级 |
|||
|
02 |
|
|
|
|
0.2级（协商订货，生产周期较长） |
|||
|
涡轮类型 |
W |
|
|
|
扩展测量范围 |
|||
|
S |
|
|
|
标准测量范围 |
||||
|
材质 |
S |
|
|
304不锈钢 |
||||
|
L |
|
|
316（L）不锈钢 |
|||||
|
防爆 |
N |
|
非防爆型 |
|||||
|
E |
|
防爆型，ExdⅡBT6 |
||||||
|
压力等级 |
N |
常规（参照表2） |
||||||
|
H（x） |
高压（参照表2） |
|||||||
