精密压力校验仪该仪器作为实验室或现场精密标准器校准压力表、压力（差压）变送器、压力传感器、压力开关、微压差表、压力传感器、一般（精密）压力表等中低压仪表进行校准与检定，可直接在面板上操作调校满量程。精密压力校验仪的内螺纹快速接头，无需扳手、生料带，即可完成压力仪表快速拆装，检定提供压力发生，压力控制方便，保证了校验过程中压力精确稳定性。
精密压力校验仪详细资料：

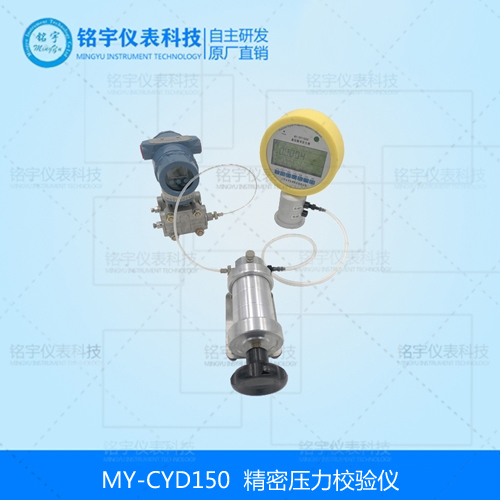

MY-CYD150精密压力校验仪该仪器作为实验室或现场精密标准器校准压力表、压力（差压）变送器、压力传感器、压力开关、微压差表、压力传感器、一般（精密）压力表等中低压仪表进行校准与检定，可直接在面板上操作调校满量程。精密压力校验仪的内螺纹快速接头，无需扳手、生料带，即可完成压力仪表快速拆装，检定提供压力发生，压力控制方便，保证了校验过程中压力精确稳定性。
操作简便、升降压平稳、调节细度小、维护方便、不易泄漏的特点，具有行业内z高的安全性能，产品广泛应用于电力、石化、冶金、交通、制药、计量、教育、科研等领域，同时为工业现场计量设备生产企业提供强有力的支撑。
精密压力校验仪产品特点：
1.全量程压力校验，配置高精度进口压力传感器及全量程压力泵。
2.现场或计量室校验各种压力仪表。
3.准确测量0-20mA范围内的电流。
4.提供24VDC输出，为被检仪表提供的工作电源。
5.可直接在面板上操作调校满量程。
6.恒流充电，具有电池电压的过充电、欠压自动关机及自动保护功能。
7.便携式金属外壳，抗干扰强，牢固耐冲击。
精密压力校验仪技术参数
使用环境：实验室或现场
环境温度:-20～80℃
压力范围：-500-500Pa -1000~1000,Pa ， -2000~2000Pa，5000pa-5000pa -6KPa-6KPa -10KPa-10KPa（等更多量程联系客服）
压力连接：M20*1.5（可提供其它接口）高低检测口
压力介质：洁净空气
附：量程选择（特殊量程可订做）
|
量程 |
准确度（F•S） |
量程 |
准确度（F•S） |
||
|
-100～100Pa |
0.2% |
|
-2.5～2.5KPa |
0.05% |
|
|
-200～200Pa |
0.1% |
|
-4～4KPa |
0.05% |
|
|
-250～250Pa |
0.1% |
|
-5～5KPa |
0.05% |
0.02% |
|
-300～300Pa |
0.1% |
|
-6～6KPa |
0.05% |
0.02% |
|
-400～400Pa |
0.1% |
|
-10～10KPa |
0.05% |
0.02% |
|
-500～500Pa |
0.05% |
|
-16～16KPa |
0.05% |
0.02% |
|
-600～600Pa |
0.05% |
|
-20～20KPa |
0.05% |
0.02% |
|
-700～700Pa |
0.05% |
|
-25～25KPa |
0.05% |
0.02% |
|
-800～800Pa |
0.05% |
|
-30～30KPa |
0.05% |
0.02% |
|
-900～900Pa |
0.05% |
|
-35～35KPa |
0.05% |
0.02% |
|
-1～1KPa |
0.05% |
|
-40～40KPa |
0.05% |
0.02% |
|
-1.6～1.6KPa |
0.05% |
|
-50～50KPa |
0.05% |
0.02% |
|
-2～2KPa |
0.05% |
|
-60～60KPa |
0.05% |
0.02% |
智能数字压力模块选型表（特殊量程可以订做）
|
型号 |
量程 |
准确度 |
型号 |
量程 |
准确度 |
|
DPM01 |
-100～0KPa |
0.05% F•S 0.02% F•S |
DPM15 |
0～600KPa |
0.05% F•S 0.02% F•S |
|
DPM02 |
-100～100KPa |
DPM16 |
0～1MPa |
||
|
DPM03 |
-60～60KPa |
DPM17 |
0～1.6MPa |
||
|
DPM04 |
-25～25KPa |
DPM18 |
0～2MPa |
||
|
DPM05 |
-10～10KPa |
DPM19 |
0～2.5MPa |
||
|
DPM06 |
-6～6KPa |
DPM20 |
0～4MPa |
||
|
DPM07 |
-4～4KPa |
DPM21 |
0～6MPa |
||
|
DPM08 |
0～25KPa |
DPM22 |
0～10MPa |
||
|
DPM09 |
0～40KPa |
DPM23 |
0～16MPa |
||
|
DPM10 |
0～60KPa |
DPM24 |
0～20MPa |
||
|
DPM11 |
0～100KPa |
DPM25 |
0～25MPa |
||
|
DPM12 |
0～160KPa |
DPM26 |
0～30MPa |
||
|
DPM13 |
0～250KPa |
DPM27 |
0～40MPa |
||
|
DPM14 |
0～400KPa |
DPM28 |
0～60MPa |
精密压力校验仪除可作较高准确度校正标准器(表)外，也可作为现场校验仪表使用，广泛用于冶金、石油、化工、电力、天然气、计量及科研等部门。
压力真空校验仪工作原理
精密压力校验仪工作原理
a 、压力: 被测介质从引压管施加于固态( 硅膜片) 传感器上，当压力变化时， 扩散硅膜片的电阻在压力电阻效应下发生变化、这个变化作为电信号被检测出来，通过线路将其转换为与压力成比例关系的电压信号，该信号经2 4位模拟/数字转换器转换为数字信号，经微处理器处理后，在L C D显示器上显示出被检介质压力值的数字。
压力真空校验仪产品另标配b 、电流、电压: 随机壹副表笔插入仪器面板时相应插孔内，将仪表打开切换至电流或电压档即可测量，测量数据经2 4位A / D采集后送入微处理器进行线性、温度、满度处理在L C D显示屏上显示出测量值。
精密压力校验仪技术指示
1 、压力量程: 0~500kPa(量程选择见附表)也可选配多只智能数字压力模块，数量及量程不限，自动识别使用方便(模块选择见附表)可选表压、绝压或者差压测量，与手操泵或压力校验器联用可以校验压力变送器、弹簧管式压力表、压力开关等
2 、分辨率: 压力: Min O.01Pa(根据量程确定),电流: O.1μ A 电压: O.lmV
3 、电流测量范围: 士25.0000 mA,电压测量范围:士50.0000 V
4 、直流电源输出: 24VDC土10%,zou大负载电流50mA
5 、准确度: 压力: O.1%F•S O.05%F•S 0.02%F•S
电压、电流:士(0.01%R.D+0.005%F•S)
6 、温度补偿范围: 0-50°C,在0-50°C范围内保证仪表准确度
7 、直流工作时间:≥80 小时，视工作情况而定
8 、显示: LCD背光液晶屏，压力、电信号按键选择5位或6位显示
9 、过载能力: 为量程上限的1.2-1.5倍
10 、外形尺寸: 仪表外径155mm 厚47mm（传感器接嘴外径58mm,长68mm)
11 、重量: 1000g，工作温度0~50°C,相对湿度:≤80%RH
12 、电源: 3.7V/3000mAh锂电池，充电电压5V，有电池电量显示功能，可方便了解电池使用情况
13 、传压介质:传压介质只能为无腐蚀性的气
1、说明书1份
2、质保卡 1张
3、合格证 1个
4、制造商校准报告 1份 等
