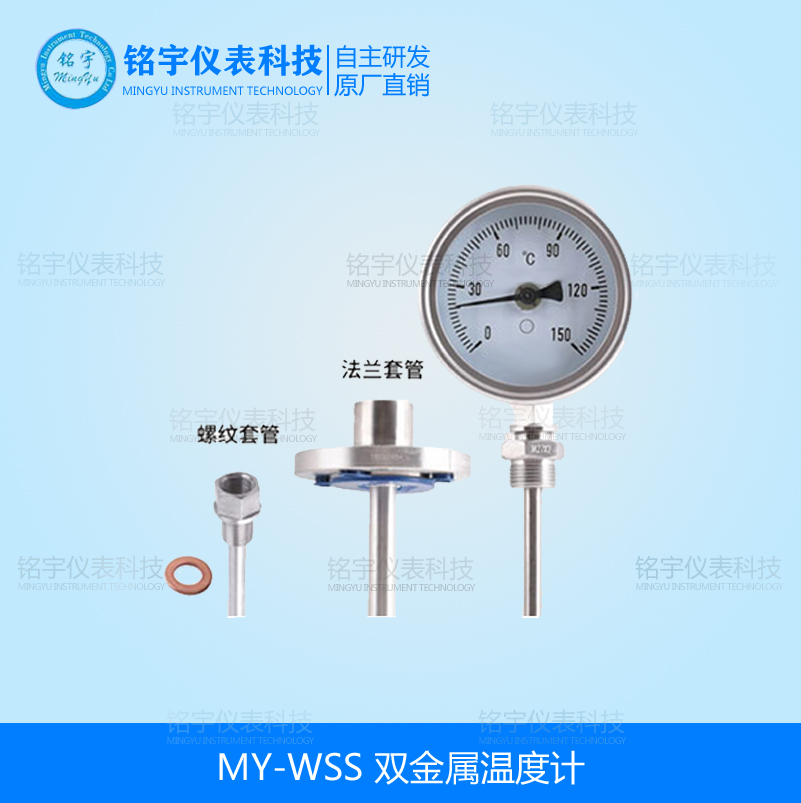

MY-WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
双金属温度计产品简介：
MY-WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
双金属温度计主要特点：
现场显示温度，直观方便；安全可靠，使用寿命长；
多种结构形式，可满足不同要求。
双金属温度计工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
双金属温度计技术参数：
执行标准
JB/T8803-1998 GB3836-83
其他参数
标度盘公称直径：60，100，150
精度等级：（1.0），1.5
热响应时间：≤40S
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：双金属温度计回差应不大于基本误差限的
重复性：双金属温度计重复性极限范围应不大于基本误差限的1/2
双金属温度计选型表：
|
WSS－□□□□□－□-□/□-□双金属温度计 |
|
|
代 号 |
仪表类型 |
|
无 |
指针显示温度无其他要求 |
|
X |
电接点式带报警控制 |
|
代 号 |
仪表类别 |
|
无 |
普通型 |
|
N |
耐震型 |
|
代号 |
表盘直径 |
|
3 |
ф60mm |
|
4 |
ф100mm |
|
5 |
ф150mm |
|
代号 |
表盘方向 |
|
0 |
轴向 |
|
1 |
径向 |
|
8 |
万向 |
|
代号 |
安装形式 |
|
0 |
无固定装置 |
|
1 |
可动外螺纹 |
|
2 |
可动内螺纹 |
|
3 |
固定螺纹 |
|
4 |
固定法兰 |
|
5 |
活动螺纹 |
|
6 |
活动法兰 |
|
代号 |
保护管材质 |
|
1 |
1Cr18Ni9Ti |
|
3 |
304不锈钢 |
|
4 |
316不锈钢 |
|
6 |
316L不锈钢 |
|
8 |
哈氏合金C |
|
代号 |
总长/插入深度L |
|
□□ |
□□□mm/□□□mm（直接标出） |
|
代号 |
温度范围(单位：℃) |
|
□□ |
□□□～□□□℃ |
备注：
选型须知：请提供型号、表盘直径、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例：万向型指针式温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级
