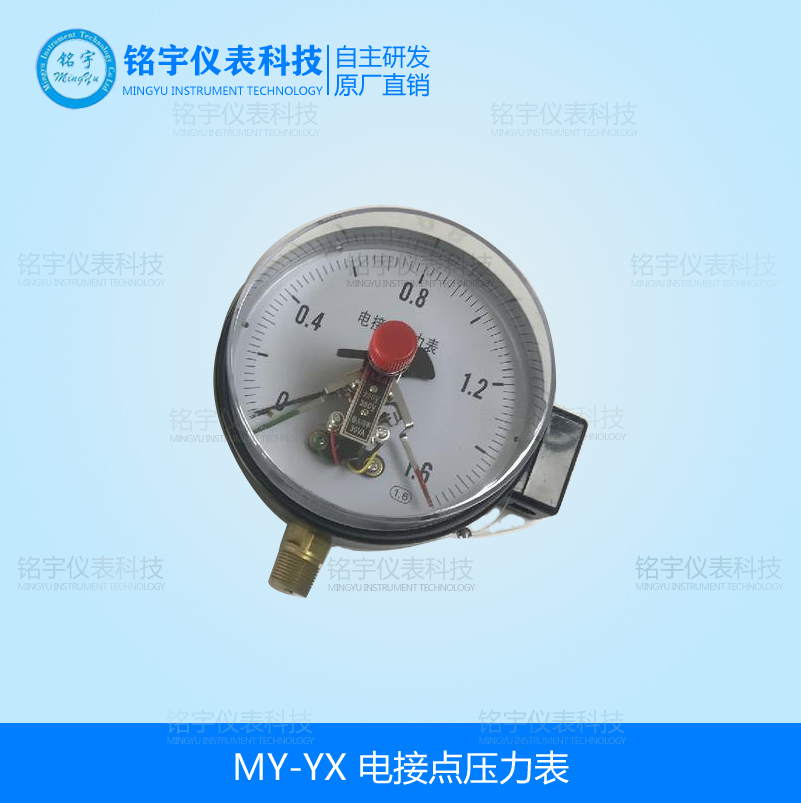

电接点压力表

产品时间：2020/9/6 0:00:00

简要描述：

MY-YX电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力，并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警得目的。

在线咨询联系我们

详细介绍

电接点压力表概述：

MY-YX电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力，并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警得目的。
电接点压力表具有测量控制功能，可任意设定上、下控制压力值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。
一、电接点压力表结构原理：
仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
当被测压力作用于弹簧管时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
二、技术指标：
1.接点装置电气参数及控制形式：

触头功率	z高工作电压	z大工作电流	控制形式
30VA（阻性负载）	220V D.C或380V A.C	1A	上下限、双上限、双下限

2.电气电路连接示意图：

3.型号表示与量程范围：

名称	型号	公称直径	精度等级	触头容量	测量范围	连接螺纹
电接点压力表	YX-60	ø60	2.5	10	0～0.1；0～0.16；0～0.25 0～0.4；0～0.6；0～1； 0～1.60～2.5；0～4；0～6； 0～10；0～16；0～25； 0～40；0～60；0～100 -0.1～0.06；-0.1～0.15 -0.1～0.3；-0.1～0.5 -0.1～0.9；-0.1～1.5 -0.1～2.4 -0.1～0	M14×1.5
	YX-100	ø100	1.6			M20×1.5
	YX-150	ø150
磁助式电接点压力表	YXC-100	ø100		30
磁助式电接点压力表	YXC-150	ø150		30
轴向带前边电接点压力表	YX-100ZT	ø100		10
轴向带前边电接点压力表	YX-150ZT	ø150		10
轴向带前边磁助式电接点压力表	YXC-100ZT	ø100		30
轴向带前边磁助式电接点压力表	YXC-150ZT	ø150
轴向带前边耐震电接点压力表	YNXC-100ZT	ø100
轴向带前边耐震电接点压力表	YNXC-150ZT	ø150
耐震电接点压力表	YNXC-100	ø100
耐震电接点压力表	YNXC-150	ø150
氨用电接点压力表	YAXC-100	ø100
氨用电接点压力表	YAXC-150	ø150

4.电接点压力表部分外形尺寸：

型号	D	H	H1	H2	d0	d	d1	B	B1	L	L1
YXC-60	ø60	46		13		M14×1.5		56	72	14
YXC-100	ø100	95		17		M20×1.5		87	121	20
YXC-100ZT	ø100	96	33	30	118	M20×1.5	5.5			20	115
YXC-150	ø150	78	40	17	165	M20×1.5	5.5	113	150	20
YXC-150ZT	ø150	78	40	30	165	M20×1.5	5.5	113	150	20	100

5.外形尺寸图：
