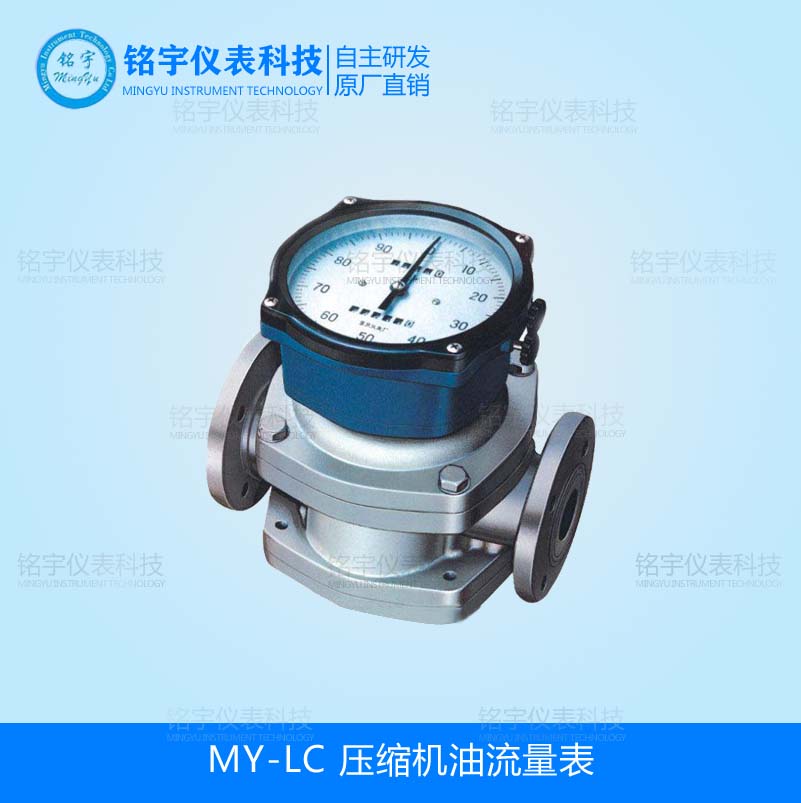

MY-LC压缩机油流量表是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点。
压缩机油流量表产品详情：
压缩机油流量表概述：
MY-LC压缩机油流量表是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点。
压缩机油流量表用途：
压缩机油流量表是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。

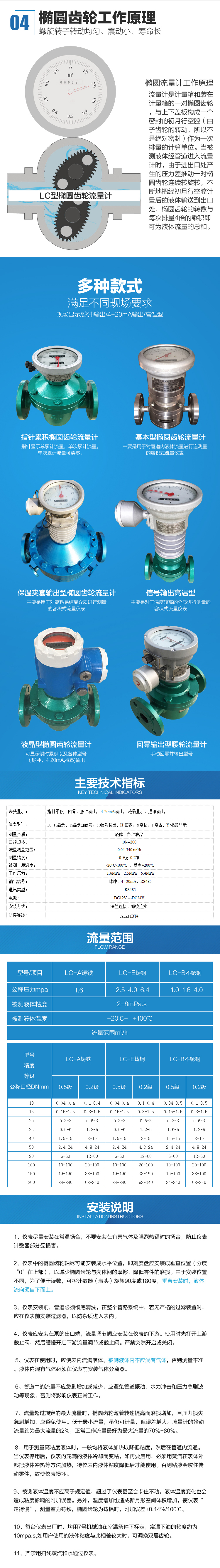

在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。柴油流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，压缩机油流量表的转数与每次排量四倍的乘积即为被测液体流量的总量。流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。
压缩机油流量表性能参数
连接方式: 法兰连接:DN10～DN200
安装方式: 水平、垂直
精度等级: 普通型0.5级，高精度0.2级
耐压: 普通型1.6MPa,高压型3.2MPa
耐温度: 普通型＜120℃，高压型＜200℃
制作材质: 铸铁、铸钢、不锈钢等
转动部件: 铝合金、不锈钢等
可以选装油品过滤器
压缩机油流量表在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。柴油流量计是计量流经管道内液体流量总和的容积式流量计,该流量计具有测量精度高,受液体粘度影响小,表前不需要安装直管段,。
|
表头显示： |
指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出 |
|
仪表型号： |
LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示 |
|
测量介质： |
液体、各种油品 |
|
口径规格： |
10---200 |
|
流量测量范围： |
0.04-340 m3/h |
|
测量精度： |
0.5级 0.2级 |
|
被测介质温度： |
-20℃-100℃ ，z高+200℃ |
|
工作压力： |
1.6MPa 2.5MPa 6.4MPa |
|
输出信号： |
脉冲、4--20mA、RS485 |
|
通讯类型： |
RS485 |
|
电源： |
DC12V ---DC24V |
|
安装方式： |
法兰连接、螺纹连接 |
|
防爆等级： |
ExiaIIBT4 |
|
防护等级： |
IP65 |
按照要求正确安装后的流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的流量计对z小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。
其次，使用压缩机油流量表要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，流量计在仪表所规定的使用温度范围内使用。
压缩机油流量表测量范围及工作压力
|
型号 |
MY-LC-A铸铁 |
MY-LC-E铸钢 |
MY-LC-B不锈钢 |
||||
|
公称压力 Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
|
被测液体粘度 |
2 — 200 mPa.s |
||||||
|
被测液体温度 |
-20℃～+100℃ |
||||||
|
流 量 范 围 mh |
|||||||
|
型号 精度等级 |
MY-LC-A铸铁 |
MY-LC-E铸钢 |
MY-LC-B不锈钢 |
||||
|
公称口径DNmm |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|
压缩机油流量表选型编码
|
MY-LC |
|
铭宇公司经营标识 |
|||||||
|
基本型号 |
LC |
|
压缩机油流量表基本型号 |
||||||
|
口径选择 |
-□□ |
|
通径大小 |
||||||
|
材料选择 |
-A |
|
铸铁 |
||||||
|
|
-E |
|
铸钢 |
||||||
|
|
-B |
|
不锈钢 |
||||||
|
输出信号 |
-2 |
|
无信号输出 |
||||||
|
|
-3 |
|
脉冲 DV24V供电 |
||||||
|
|
-4 |
|
4～20mA DV24V供电 |
||||||
|
复零功能 |
-N |
|
无复零功能 |
||||||
|
|
-F |
|
复零功能 |
||||||
|
过滤器 |
-N |
|
无过滤器 |
||||||
|
|
-G |
|
含过滤器 |
||||||
|
流量选择 |
（□～□） |
|
流量范围
|
||||||
压缩机油流量表选型参数：
流量计连接方式: 法兰连接:DN10～DN200
安装方式: 水平、垂直
流量计可选择口径系列: DN10，15，20，25，40，50，80，100
压力损失: ≤0.1MPa
精度等级: 普通型0.5级，高精度0.2级
介质压力: 普通型1.6MPa,高压型3.2MPa
汽油流量计粘度范围: 普通型:0.6～200mpa.s,
介质温度: 普通型＜120℃，高压型＜200℃
表体材质: 铸铁、铸钢、不锈钢等。
