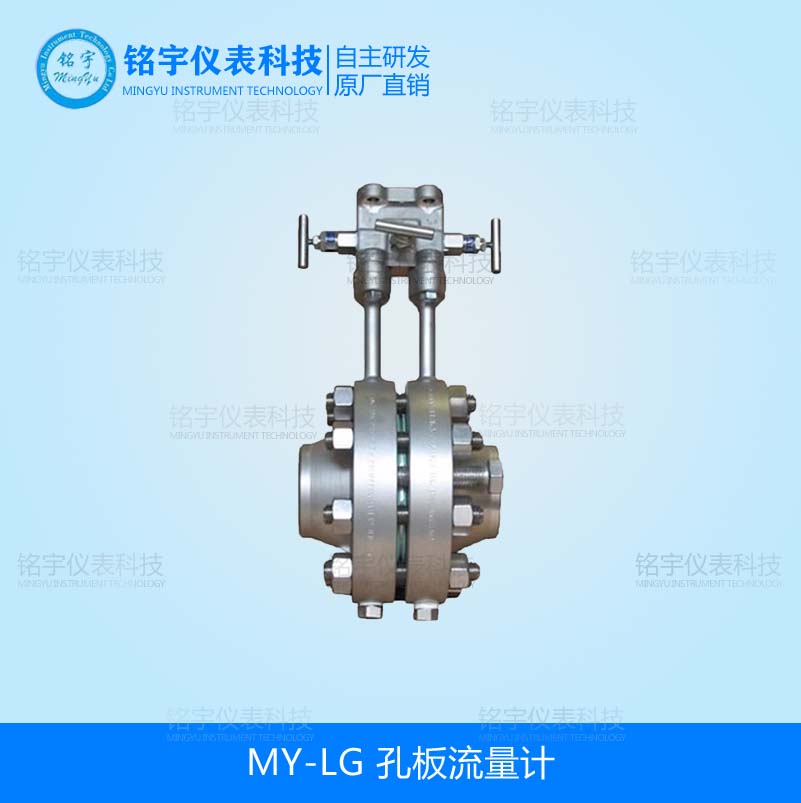

孔板流量计

产品时间:2020/8/19 0:00:00

简要描述:

MY-LG孔板流量计是一种采用环室取压的孔板节流装置,是测量流量的差压发生装置。配合各种差压计或差压变送器可测量管道中各种流体的流量。环室孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

孔板流量计产品详情:

MY-LG孔板流量计是一种采用环室取压的孔板节流装置,是测量流量的差压发生装置。配合各种差压计或差压变送器可测量管道中各种流体的流量。环室孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

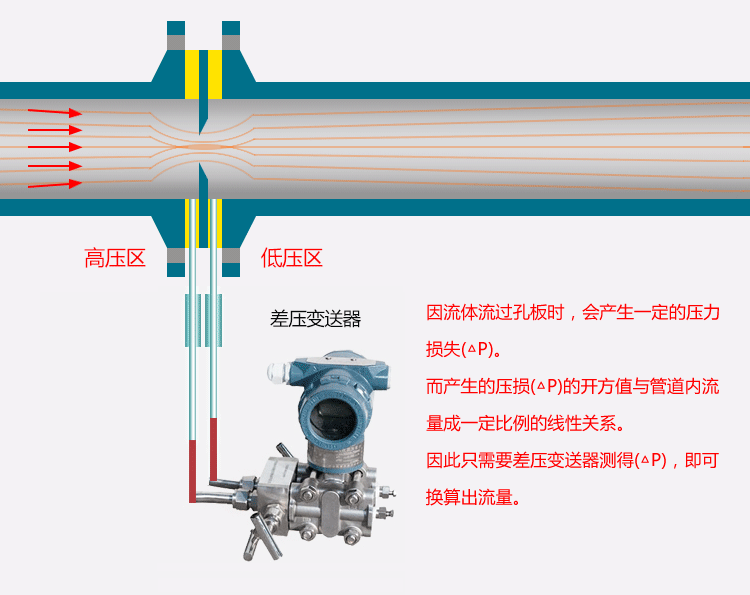

孔板流量计的测量原理:
充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

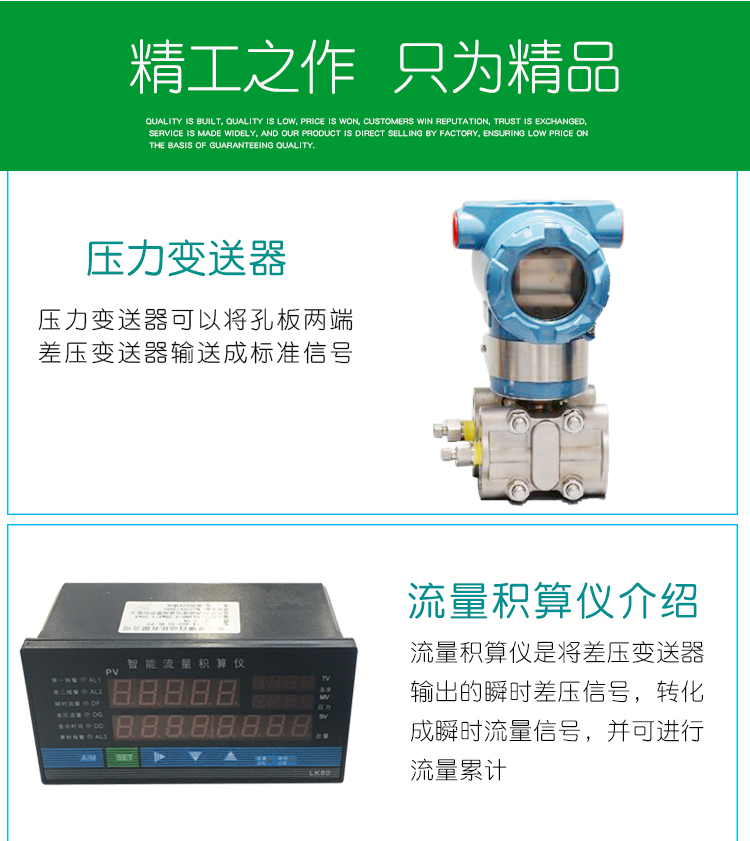

一体化孔板流量计是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该环室孔板采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。

其他相关(节流装置方式)

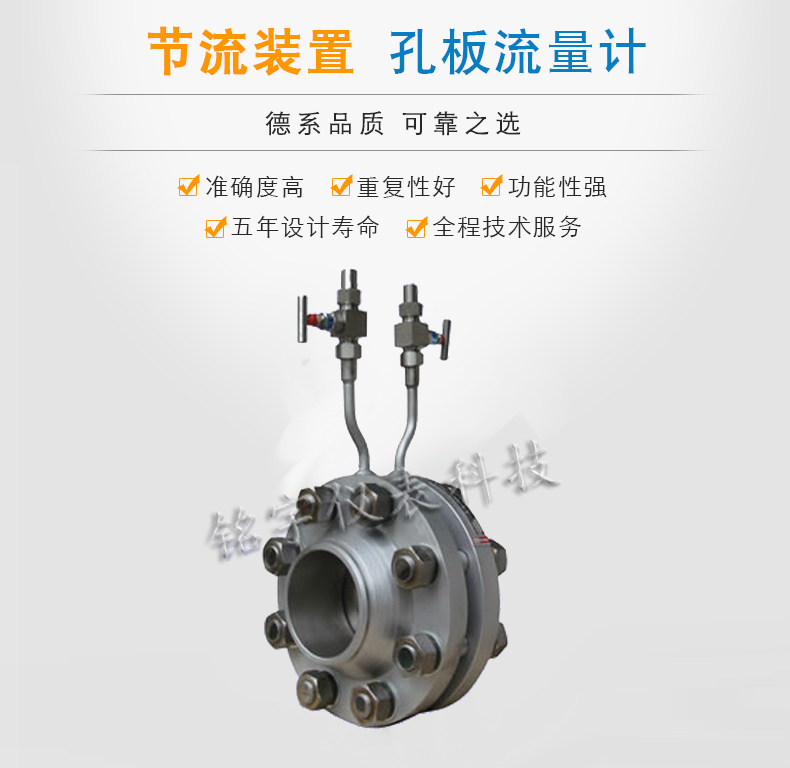

孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。孔板流量计 (又称节流装置、差压式流量计)是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。
1、被测流体为液体时,为防止气泡进入导压管,取压口应处工艺管道中心线下偏≤45°的位置上,正负取压口处于与管道对称位置时,两者应在同一水平面上
2、被测流体为气体时,为防止液体(冷凝液)进入导压管,取压口应处工艺管道中心管道上方线上偏≤45°的位置上,正负取压口处于与管道对称位置时,两者应在同一水平线上。

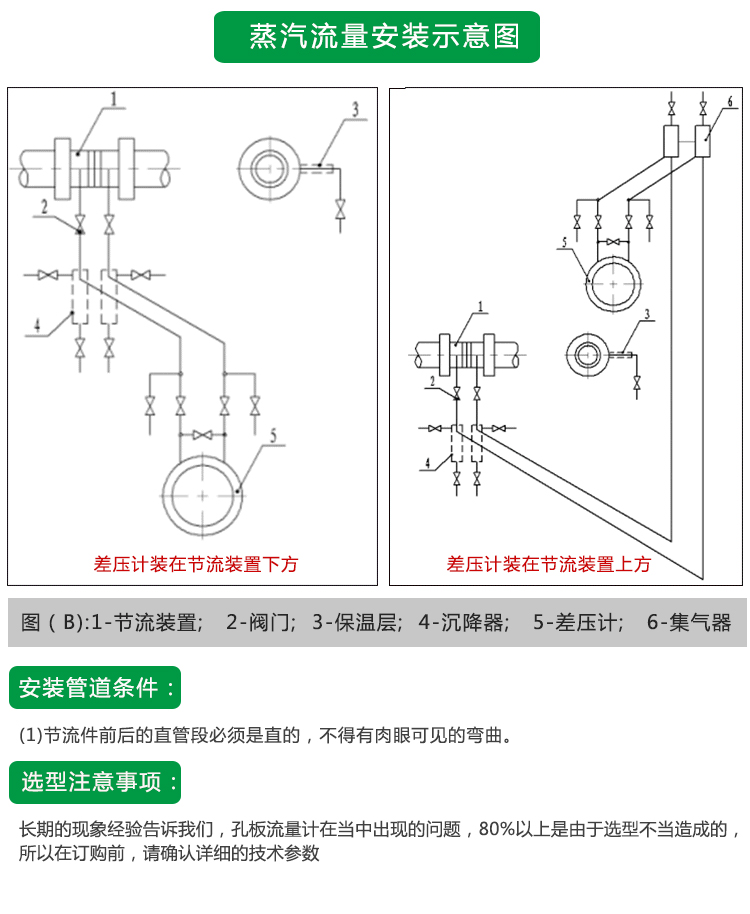

3、被测流体为蒸汽时,应保证冷凝器中冷凝液面恒定和正负导压管上的冷凝面高度一致。正负压口处于与管道对称位置时,两者应在同一水平面上。
以上三种孔板流量计取压口安装方式,均可与管道对称和管道的同一侧进行安装。
