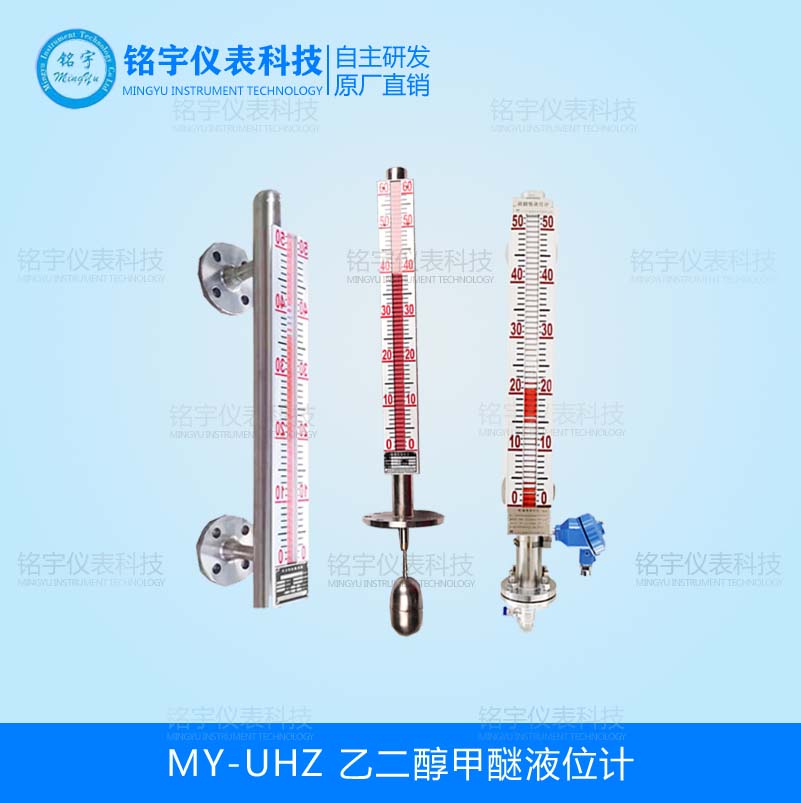

乙二醇甲醚液位计

产品时间:2020/9/2 0:00:00

简要描述:

乙二醇甲醚液位计以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。磁翻板液位计的主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰。

乙二醇甲醚液位计产品详情:

工作原理
      以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。磁翻板液位计的主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰。

技术参数
1、测量范围:侧装0200mm018000mm;顶装:0 - 200mm 0 - 6000mm

超过以上数据请特殊注明要求。
2、测量精度:±10mm
3、介质密度:≥0.5g/cm3
4、工作压力:1.01.62.54.0MPa
5、工作温度:A=80℃,B=120℃,C=300
6、介质粘度:≤0.4Pa.S(在介质条件下,L对粘度大或低温时易结晶介质要选用加热夹套)
7、测量界位比重差:≥0.15g/cm3
8、本厂出厂连接法兰尺寸:DN20P N2.5(公制管)
9、连接法兰采用化工部1998年发布的HG205922063597法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状:正方形。

注意事项:

1、一般磁翻板液位计运输的时候都是木箱包装,内部卡紧,但是即便这样,即便是选择的好运输伙伴,也不能保证运输的完美无损坏,所以在开箱前一定要检查木箱是否完好,如果有一定损伤,一定联系厂家或者一定要小心开箱,以免在开箱过程中无意损坏本来没有损伤的液位计,比如面板被划伤,因为面板是在开箱过程中容易受到锤子或者其他硬工具的损伤的。

2、在安装地点尽量不要多次激烈碰摔液位计,导致内部浮子或者其他部位的损伤。

3、由于运输过程中,物体是振动和移动的,在螺栓固定之前,尽量先用出厂配套的子弹头磁铁把翻板内的翻柱从头至尾给他顺一遍,保证磁性翻转的一致性。

4、调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外)

5、磁翻板液位计安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性

6、磁翻板液位计安装必须垂直,以保证磁性浮子在主导管内上下运动自如。

7、对于特别材质的,比如PP材质。这些容易因为安装力度过大导致破裂的也需要注意。如果罐体上下法兰的平面度不是一个平面或者不平齐,那么在上下端法兰对接的时候,使劲的拧紧螺栓就会照成液位计法兰与液位计钢管处的小腿部分出现裂缝甚至断裂,这就是zui近有客户反应这个地方漏水。(出厂前都经过试压试水的,而这种原因导致的这地方漏水偶尔因为客户的这些鲁莽操作才导致问题发生)

8、磁翻板液位计筒体周围不容许有导磁体靠近,否则会直接影响液位计正常工作。

9、磁翻板液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。

10、根据介质情况,可定期打开排污阀清洗主导管,清除管内沉积物质。

11、当配有远传配套仪表时需做到如下几条: 远传配套仪表上感应面应面向和紧贴主导管; 应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质); 远传配套仪表零位应与液位计零位指示处在同一水平线上; 远传配套仪表与显示仪表或工控机之间的连线zui好单独穿保护管敷设或用屏蔽二芯电缆敷设; 接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。 磁翻板液位计它是由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组.
