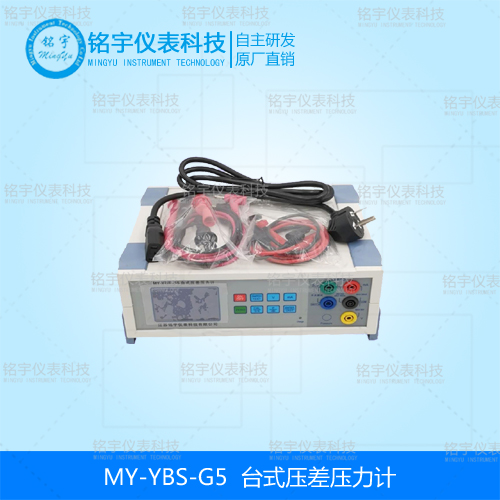

MY-YBS-G5台式压差压力计为单一量程、带通讯协议、具有全量程压力测量、高准确度直流电流、电压测量和24VDC电源输出功能的仪表。可用于校验普通（精密）压力表、压力变送器、压力调节阀、压力开关和压力实时测量，并可以调试智能压力变送器。台式压差压力计（多功能）除可作较高准确度校正标准器(表)外，也可作为现场校验仪表使用，广泛用于冶金、石油、化工、电力、天然气、计量及科研等部门。
台式压差压力计详细资料：
MY-YBS-G5台式压差压力计为单一量程、带通讯协议、具有全量程压力测量、高准确度直流电流、电压测量和24VDC电源输出功能的仪表。可用于校验普通（精密）压力表、压力变送器、压力调节阀、压力开关和压力实时测量，并可以调试智能压力变送器。台式压差压力计（多功能）除可作较高准确度校正标准器(表)外，也可作为现场校验仪表使用，广泛用于冶金、石油、化工、电力、天然气、计量及科研等部门。
台式压差压力计工作原理

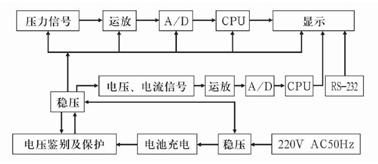

1、原理框图：
台式差压压力计工作原理
a 、压力: 被测介质从引压管施加于固态( 硅膜片) 传感器上，当压力变化时， 扩散硅膜片的电阻在压力电阻效应下发生变化、这个变化作为电信号被检测出来，通过线路将其转换为与压力成比例关系的电压信号，该信号经2 4位模拟/数字转换器转换为数字信号，经微处理器处理后，在L C D显示器上显示出被检介质压力值的数字b 、电流、电压: 随机查副表笔插入仪器面板时相应插孔内，将仪表打开至电流或电压档即可测量，测量数据经2 4位A / D采集后送入微处理器进行线性、温度、满度处理，zui后在L C D显示屏上显示出测量值。
台式差压压力计技术指示
1 、压力量程: -0.1~60MPa(量程选择见附表)也可选配多只智能数字压力模块，数量及量程不限，自动识别使用方便(模块选择见附表)可选表压、绝压或者差压测量，与手操泵或压力校验器联用可以校验压力变送器、弹簧管式压力表、压力开关等
2 、分辨率: 压力: Min O.1Pa,电流: O.1μ A 电压: O.lmV
3 、电流测量范围: 士25.0000 mA,电压测量范围:士50.0000 V
4 、直流电源输出: 24VDC土10%,zui大负载电流50mA
5 、准确度: 压力: O.05%F?S 0.02%F?S电压、电流:士(0.01%R.D+0.005%F?S)
6 、温度范围: 0-50°C
7 、电池工作时间:≥12 小时，视工作情况而定
8 、显示: 5位或6位可选
9 、相对湿度:≤80%RH
10 、过载能力: 为量程上限的1.2-1.5倍
11 、外形尺寸: 250x200x85mm (长×宽×高)
12 、重量: 1000g
13 、电源及功耗: 220VAC 50Hz12VA
14 、传压介质: -1OOkPa--250kPa范围内，传压介质只能为无腐蚀性的气体，O.4MPa --60MPa范围内，传压介质为与316L不锈钢相兼容的液(气)体。
附：量程选择（特殊量程可订做）
|
量程 |
准确度（F•S） |
量程 |
准确度（F•S） |
||
|
-100～100KPa |
0.05% |
0.02% |
0～600KPa |
0.05% |
0.02% |
|
-60～60KPa |
0.05% |
0.02% |
0～1MPa |
0.05% |
0.02% |
|
-25～25KPa |
0.05% |
0.02% |
0～1.6MPa |
0.05% |
0.02% |
|
-10～10KPa |
0.05% |
0.02% |
0～2MPa |
0.05% |
0.02% |
|
-6～6KPa |
0.05% |
0.02% |
0～2.5MPa |
0.05% |
0.02% |
|
-1～1KPa |
0.05% |
0.02% |
0～4MPa |
0.05% |
0.02% |
|
0～25KPa |
0.05% |
0.02% |
0～6MPa |
0.05% |
0.02% |
|
0～40KPa |
0.05% |
0.02% |
0～10MPa |
0.05% |
0.02% |
|
0～60KPa |
0.05% |
0.02% |
0～16MPa |
0.05% |
0.02% |
|
0～100KPa |
0.05% |
0.02% |
0～25MPa |
0.05% |
0.02% |
|
0～160KPa |
0.05% |
0.02% |
0～35MPa |
0.05% |
0.02% |
|
0～250KPa |
0.05% |
0.02% |
0～40MPa |
0.05% |
0.02% |
|
0～400KPa |
0.05% |
0.02% |
0～60MPa |
0.05% |
0.02% |
智能数字压力模块选型表（特殊量程可以订做）
|
型号 |
量程 |
准确度 |
型号 |
量程 |
准确度 |
|
DPM01 |
-100～0KPa |
0.05%F•S 0.02%F•S |
DPM15 |
0～600KPa |
0.05%F•S 0.02%F•S |
|
DPM02 |
-100～100KPa |
DPM16 |
0～1MPa |
||
|
DPM03 |
-60～60KPa |
DPM17 |
0～1.6MPa |
||
|
DPM04 |
-25～25KPa |
DPM18 |
0～2MPa |
||
|
DPM05 |
-10～10KPa |
DPM19 |
0～2.5MPa |
||
|
DPM06 |
-6～6KPa |
DPM20 |
0～4MPa |
||
|
DPM07 |
-4～4KPa |
DPM21 |
0～6MPa |
||
|
DPM08 |
0～25KPa |
DPM22 |
0～10MPa |
||
|
DPM09 |
0～40KPa |
DPM23 |
0～16MPa |
||
|
DPM10 |
0～60KPa |
DPM24 |
0～20MPa |
||
|
DPM11 |
0～100KPa |
DPM25 |
0～30MPa |
||
|
DPM12 |
0～160KPa |
DPM26 |
0～40MPa |
||
|
DPM13 |
0～250KPa |
DPM27 |
0～60MPa |
||
|
DPM14 |
0～400KPa |
DPM28 |
0～100MPa |
