齿轮油流量计

齿轮油流量计详细资料：

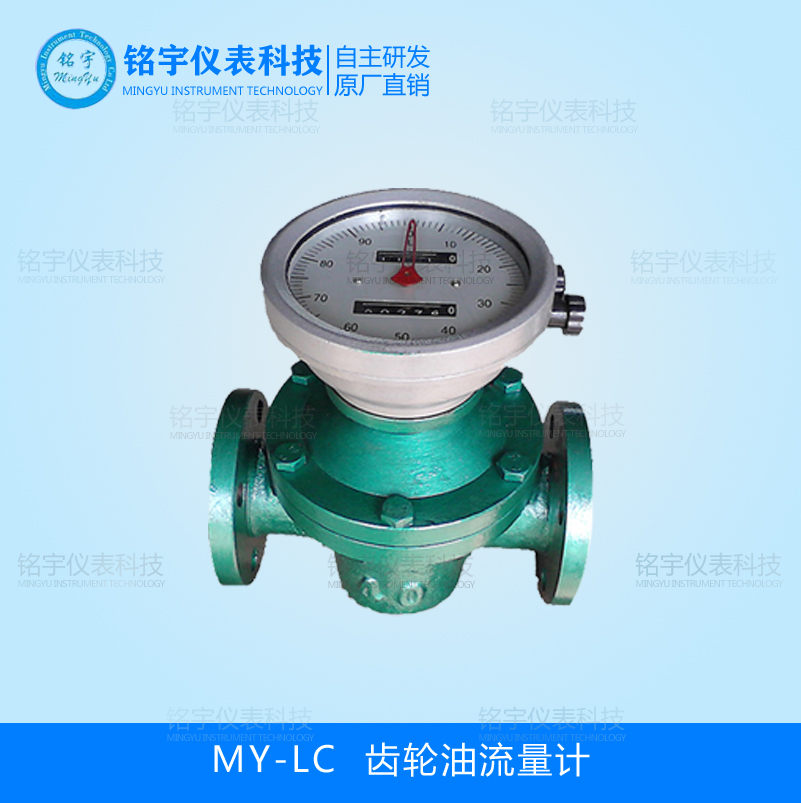

MY-LC齿轮油流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对：齿轮油流量计 柴油、汽油、石油、原油、润滑油、液压油、重油、等高粘度油品液体、和具有腐蚀性液体介质的测量。

齿轮油流量计工作原理

齿轮油流量计是流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由*磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;式中：
    f——脉冲频率[Hz]；
    k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
    Q——流体的瞬时流量（工作状态下）[m3/h]；
    3600——换算系数。
    每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

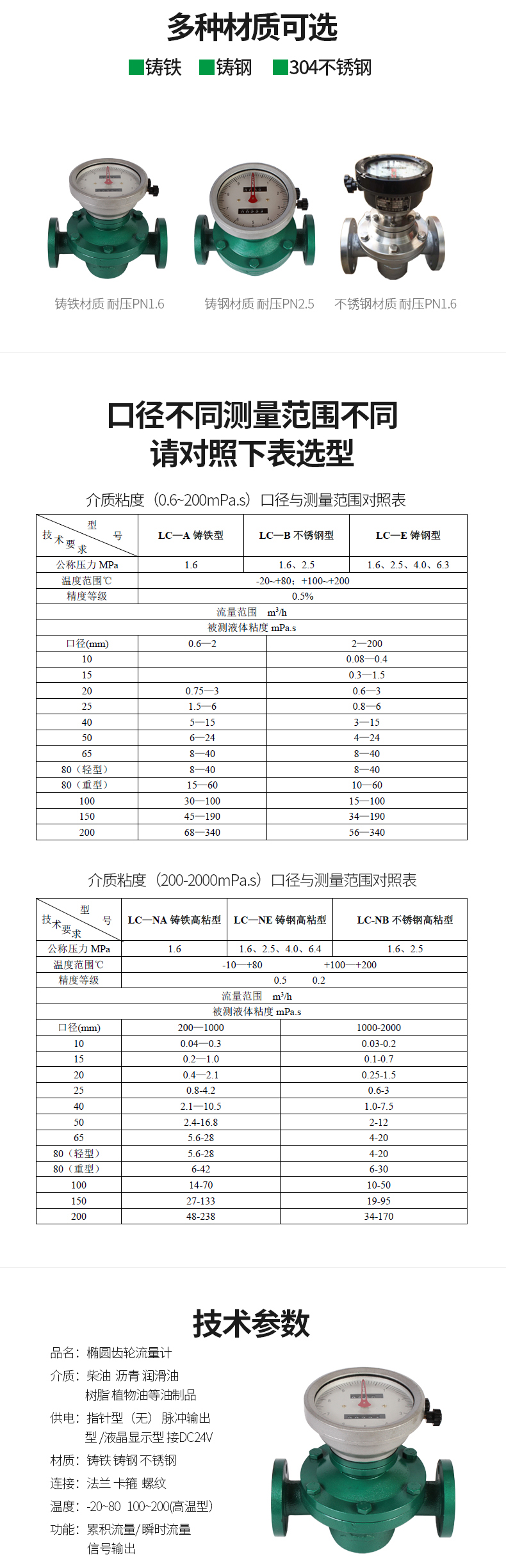

齿轮油流量计技术参数：

铸铁齿轮油流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
铸钢齿轮油流量计，用于高压、低腐蚀性介质的计量.
不锈钢齿轮油流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合 物等的计量.

齿轮油流量计产品特点

齿轮油流量计测量精度高、流量范围宽、重复性好

齿轮油流量计螺旋转子转动均匀、震动小、寿命长

齿轮油流量计对被测液体的粘度变化不敏感，尤其适合于粘度较高液体的测量

压力损失小，叶轮具有防腐功能；
采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越；
具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%；
齿轮油流量计系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强；
采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年；
采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同；

齿轮油流量计测量原理

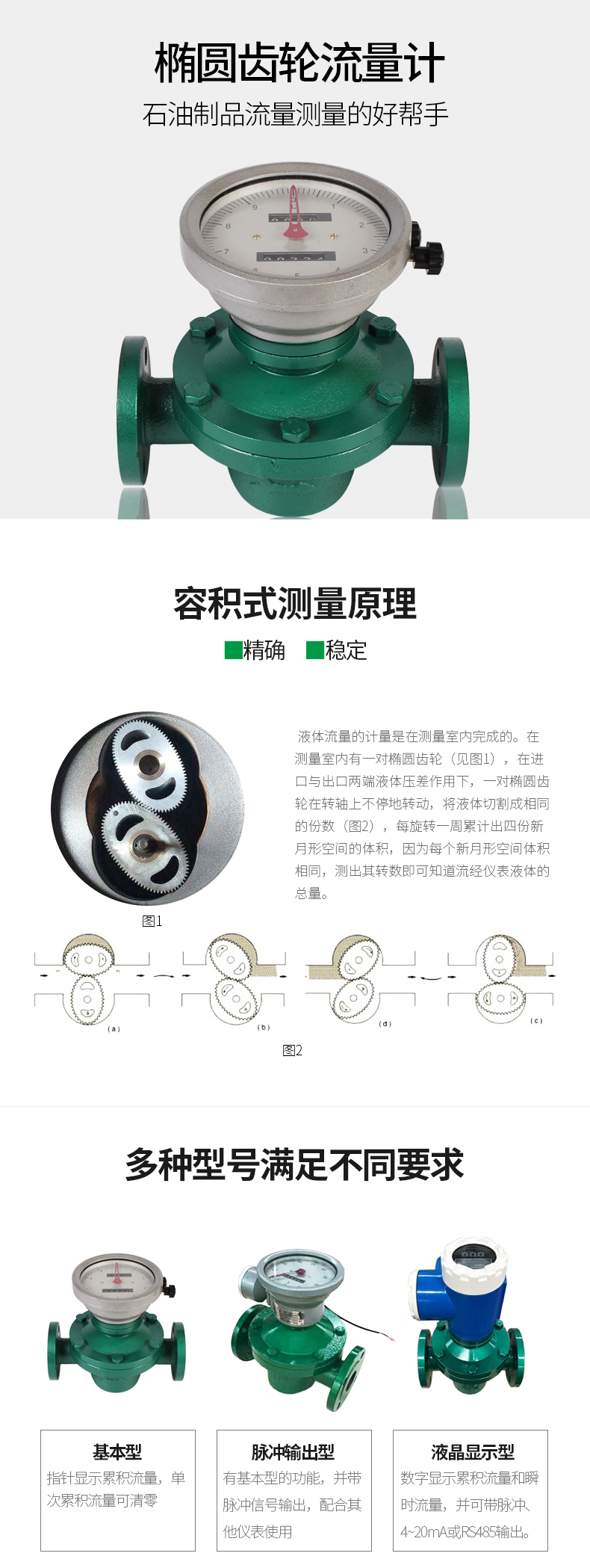

  在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。

  齿轮油流量计是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。椭圆齿轮流量计的工作原理是液体推动一对椭圆齿轮转动；每个腔体的容积是固定体积；齿轮转速引出，传感器发出同步脉冲计数，椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。

齿轮油流量计精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体，如果被测液体介质中夹杂有气体时，也会引起测量误差。通常齿轮油流量计的精度可达0.5级，是一种较为准确的流量计量仪表，但是，如果使用时被测介质的流量过小，齿轮油流量计仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。
