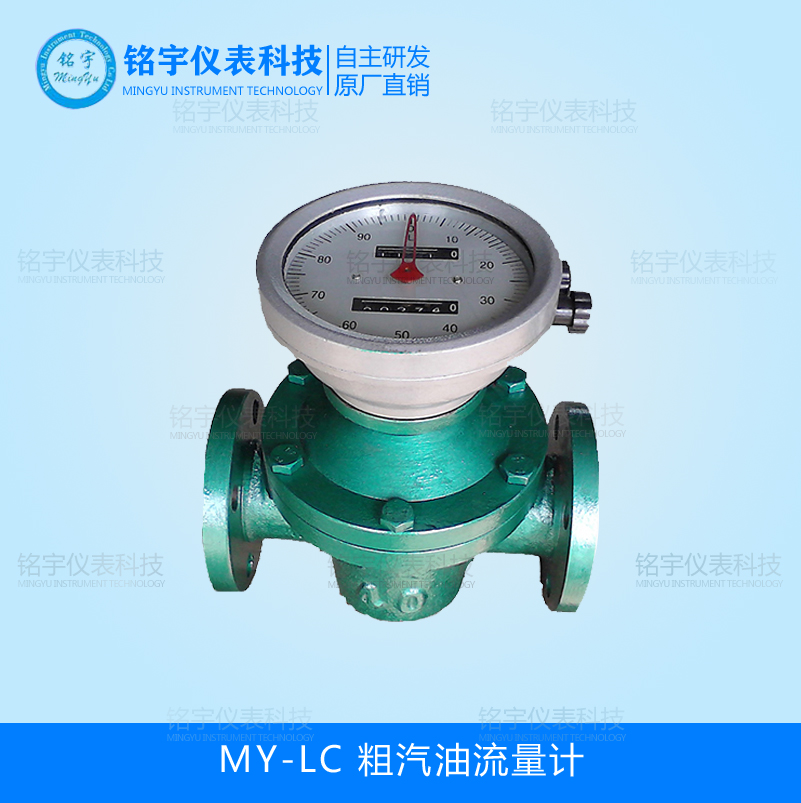

MY-LC粗汽油流量计精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体,如果被测液体介质中夹杂有气体时,也会引起测量误差。通常椭圆齿轮流量计的精度可达0.5级,是一种较为准确的流量计量仪表,但是,如果使用时被测介质的流量过小,椭圆齿轮流量计仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。
粗汽油流量计详细资料:
MY-LC粗汽油流量计精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体,如果被测液体介质中夹杂有气体时,也会引起测量误差。通常椭圆齿轮流量计的精度可达0.5级,是一种较为准确的流量计量仪表,但是,如果使用时被测介质的流量过小,MY-LC粗汽油流量计仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。椭圆齿轮流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对:柴油、汽油、石油、原油、润滑油、液压油、重油、等高粘度油品液体、和具有腐蚀性液体介质的测量。
粗汽油流量计测量范围及工作压力
型号 |
铸铁 |
铸钢 |
不锈钢 |
||||
公称压力 Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
被测液体粘度 |
2 — 200 mPa.s |
||||||
被测液体温度 |
-20℃~+100℃ |
||||||
流 量 范 围 m³h |
|||||||
型号 精度等级 |
铸铁 |
铸钢 |
不锈钢 |
||||
公称口径(DNmm |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
10 |
0.04~0.4 |
0.1~0.4 |
0.04~0.4 |
0.1~0.4 |
0.1~0.5 |
0.1~0.5 |
|
15 |
0.25~1.5 |
0.3~1.5 |
0.25~1.5 |
0.3~1.5 |
0.3~1.5 |
0.3~1.5 |
|
20 |
0.5~3 |
0.6~3 |
0.5~3 |
0.6~3 |
0.6~3 |
0.6~3 |
|
25 |
1~6 |
1.2~6 |
1~6 |
1.2~6 |
1.2~6 |
1.2~6 |
|
40 |
2.5~15 |
3~15 |
2.5~15 |
3~15 |
3~15 |
3~15 |
|
50 |
4~24 |
4.8~24 |
4~24 |
4.8~24 |
4.8~24 |
4.8~24 |
|
65 |
5~40 |
8~40 |
5~40 |
8~40 |
8~40 |
8~40 |
|
80 |
10~60 |
12~60 |
10~60 |
12~60 |
12~60 |
12~60 |
|
100 |
16~100 |
20~100 |
16~100 |
20~100 |
20~100 |
20~100 |
|
150 |
32~190 |
38~190 |
32~190 |
38~190 |
38~190 |
38~190 |
|
200 |
34~340 |
68~340 |
34~340 |
68~340 |
68~340 |
68~340 |

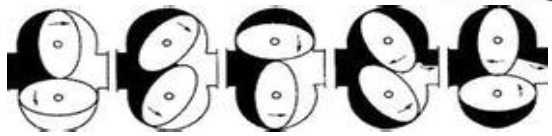

粗汽油流量计测量原理图示:
粗汽油流量计精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体,如果被测液体介质中夹杂有气体时,也会引起测量误差。通常椭圆齿轮流量计的精度可达0.5级,是一种较为准确的流量计量仪表,但是,如果使用时被测介质的流量过小,椭圆齿轮流量计仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。
在仪表测量室进出两端液体压差的在作用下,一对椭圆齿轮在轴承上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ。常用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研工业中流量的计量。椭圆齿轮流量计可现场指示累积流量、瞬时流量,单次流量等,亦可输出脉冲信号、4-20mA或1-5V模拟信号。
粗汽油流量计技术参数
连接方式: 法兰连接,螺纹式链接:DN10~DN200
安装方式: 水平、垂直。
口径系列: DN10,15,20,25,40,50,80,100
压力损失: ≤0.1MPa
精度等级: 0.5级
介质压力: 普通型1.6MPa,高压型3.2MPa
粘度范围: 普通型:0.6~200mpa.s,高粘度200~1000mpa.s
介质温度: 普通型<120℃,高压型<200℃
表体材质: 铸铁、铸钢、不锈钢,铜等
转动部件: 铝镁合金、不锈钢等
使用介质温度: -20℃ ~ 100℃,在高温调整加散热筒情况下,可达200℃,此时流量范围中z大流量为原流量计z大流量的90%,z小流量为原流量计z小流量的120%。
粗汽油流量计
基本误差限(%) |
±0.5 |
||||
公称压力(MPa) |
1.6 |
||||
工作温度(℃) |
-30-+160 |
||||
液体粘度(mPa﹒s) |
0.6-200 |
||||
型 号
|
公称通径(mm)
|
流量范围(m2/ h) |
|||
石油产品粘度(mPa﹒s) |
化学液体粘度(m2/ h) |
||||
0.6-2 |
2-8 |
8-200 |
0.6-200 |
||
10 |
10 |
0.15-0.4 |
0.08-0.4 |
0.04-0.4 |
0.1-0.4 |
15 |
15 |
0.38-1.5 |
0.25-1.5 |
0.15-1.5 |
0.3-1.5 |
20 |
20 |
0.75-3 |
0.4-3 |
0.3-3 |
0.6-3 |
25 |
25 |
1.5-6 |
0.8-6 |
0.6-6 |
1.2-6 |
40 |
40 |
3-15 |
2-15 |
1.5-15 |
2.4-12 |
50 |
50 |
4.8-24 |
3.2-24 |
2.4-24 |
3.8-19 |
80 |
80 |
12-60 |
8-60 |
6-60 |
10-50 |
100 |
100 |
20-100 |
13-100 |
10-100 |
16-80 |
系列粗汽油流量计外形尺寸表(铸铁、不锈钢)
单位:mm
型号 |
公称通径Dg |
总长L |
总宽H |
总高B |
中心高A |
法兰D |
法兰孔D1 |
螺栓 |
15 |
15 |
180 |
124 |
205 |
158 |
95 |
65 |
|
20 |
20 |
180 |
124 |
225 |
168 |
|
|
|
25 |
25 |
245 |
184 |
240 |
171 |
115 |
85 |
4-φ14 |
40 |
40 |
250 |
184 |
270 |
187 |
145 |
110 |
4-φ18 |
50 |
50 |
340 |
255 |
305 |
210 |
160 |
125 |
4-φ18 |
80 |
80 |
420 |
310 |
390 |
260 |
195 |
160 |
8-φ18 |
100 |
100 |
440 |
330 |
440 |
280 |
215 |
180 |
8-φ18 |
系列粗汽油流量计尺寸表(铸钢)
单位:mm
型 号 |
公称通径Dg |
总长L |
总宽H |
总高B |
中心高A |
法兰D |
法兰孔D1 |
螺栓孔n-φ |
15 |
15 |
200 |
138 |
220 |
160 |
105 |
75 |
4-φ14 |
20 |
20 |
250 |
164 |
232 |
180 |
125 |
90 |
4-φ18 |
25 |
25 |
300 |
202 |
252 |
185 |
135 |
100 |
4-φ18 |
40 |
40 |
300 |
202 |
293 |
208 |
165 |
125 |
4-φ23 |
50 |
50 |
384 |
262 |
394 |
312 |
175 |
135 |
4-φ23 |
80 |
80 |
450 |
337 |
452 |
332 |
210 |
170 |
8-φ23 |
100 |
100 |
555 |
442 |
478 |
370 |
250 |
200 |
8-φ25
|
