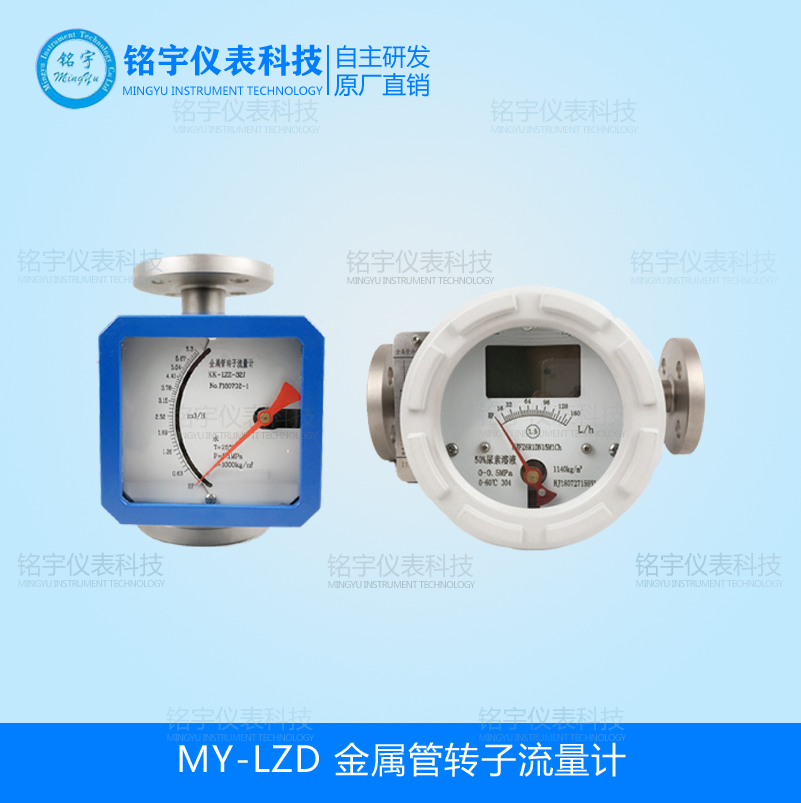

MY-LZD系列金属管转子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、Modular概念设计,因其具有体积小、压损小、量程比大(10:1)、安装维护方便等特点,故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
金属管转子流量计产品详情:
MY-LZD系列金属管转子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、Modular概念设计,因其具有体积小、压损小、量程比大(10:1)、安装维护方便等特点,故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
MY-LZD系列金属管转子流量计的系列产品,针对不同的用户需求、不同场合,有多种测量形式供用户可选;按输出形式分有就地指示型、远传输出型、控制报警型,按输出形式分有就地指示型、远传输出型、控制报警型;按防爆要示分类,又可分为普通型、本质安全型、隔离防爆型三种。
MY-LZD系列金属管转子流量计采用了的 Honeywell无接触检测磁场角度变化的磁测传感器、并配以Motorola微处理系统,可实现液晶指示、累积、远传输出(4-20Ma)、脉冲输出、上下限报警输出等功能,该型智能信号变送器具有及高的精度和可靠性,可以取代进口同类型仪表,且具有性价比高、多参数标定、掉电保护等到特点。
MY-LZD系列金属管转子流量计的设计制作还考虑了用户工艺流向要求,有MY-LZD1垂直安装式、MY-LZD2上进下出安装式、MY-LZD3侧进侧出安装式、MY-LZD4底进侧出安装式、MY-LZD5螺纹连接式、MY-LZD6水平安装式等安装方式可选。
金属管转子流量计选型
代号
|
测量管结构
|
|||||||
MY-LZD
|
下进上出
|
|||||||
|
下进上横出
|
|||||||
|
下横进上横出
|
|||||||
|
右进左出
|
|||||||
|
左进右出
|
|||||||
代号
|
接液材质
|
|||||||
R0
|
0Cr18Ni2Mo2Ti
|
|||||||
R1
|
1Cr18Ni9Ti
|
|||||||
Rp
|
PTFE
|
|||||||
T1
|
钛合金
|
|||||||
R4L
|
304L
|
|||||||
代号
|
管道口径
|
|||||||
DN15
|
15
|
|||||||
DN25
|
25
|
|||||||
DN50
|
50
|
|||||||
DN80
|
80
|
|||||||
DN100
|
100
|
|||||||
DN150
|
150
|
|||||||
DN200
|
200
|
|||||||
代号
|
附加结构
|
|||||||
无
|
|
|||||||
T
|
夹套型
|
|||||||
Z
|
阻尼型
|
|||||||
G
|
高温型
|
|||||||
Y
|
高压型
|
|||||||
代号
|
指示器形式代码组合
|
|||||||
M1
|
就地指示器,机械指示瞬时流量
|
|||||||
M2
|
供电型,机械指示瞬时流量,液晶显示瞬时/累积流量
|
|||||||
M3
|
供电型,无机械指示,液晶显示瞬时/累积流量
|
|||||||
代码
|
供电方式
|
|||||||
无
|
只限M1指示器
|
|||||||
A
|
220VAC,4-20mA输出
|
|||||||
B
|
电池供电,无输出
|
|||||||
C
|
24VDC,二线制供电,4-20mA输出
|
|||||||
D
|
24VDC,三、四线制供电,4-20mA输出
|
|||||||
代号
|
防爆标志
|
|||||||
l
|
本安iaCT5方型壳体
|
|||||||
d
|
隔爆Diibt4园壳体
|
|||||||
代号
|
报警或脉冲输出
|
|||||||
无
|
无报警或脉冲输出
|
|||||||
K1
|
上限报警或一路脉冲输出
|
|||||||
K2
|
下限报警或一路脉冲输出
|
|||||||
K3
|
上、下限报警或双路脉冲输出
|
