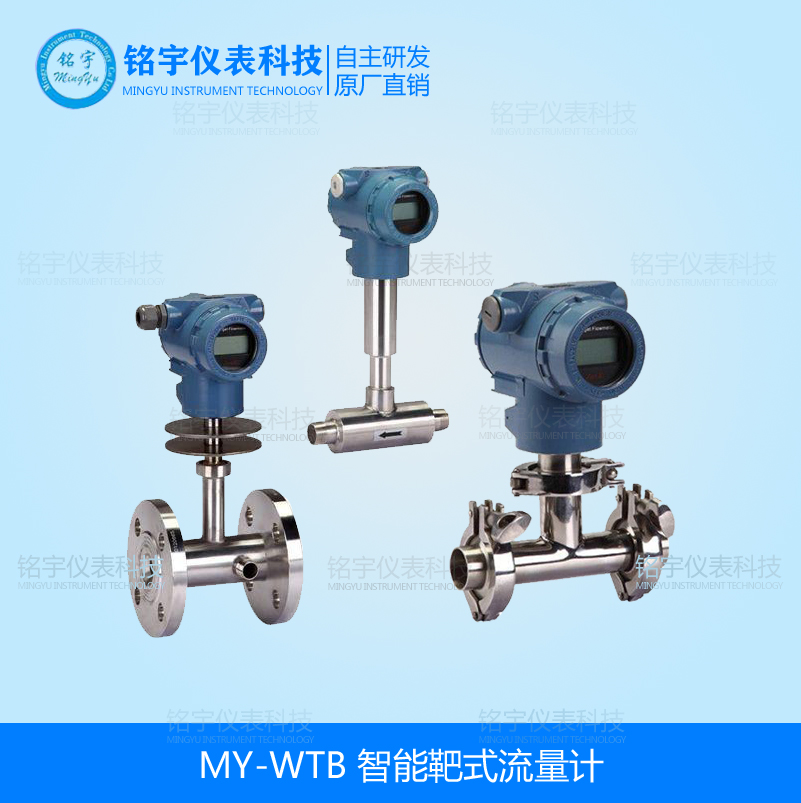

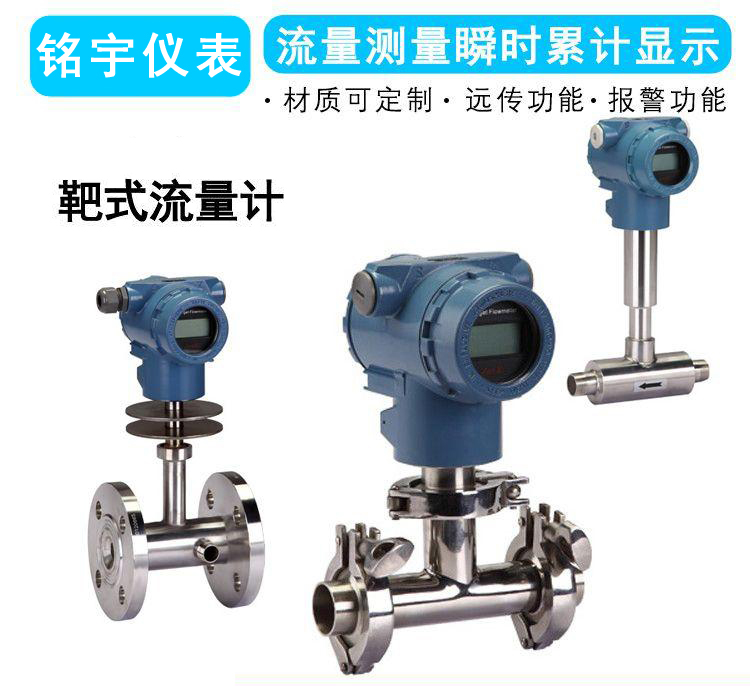

智能靶式流量计

产品时间:2020/7/26 0:00:00

简要描述:

智能靶式流量计是采用成熟可靠的力称重传感器技术,其根据工况特性需求,可以将流速、流量(或将工况温度、压力检测优化一体),充分体现了当今机电一体化产品的高科技性及其产品的性价比。仪表系统数据处理采用Texas Instruments Incorporated的MCU 技术并结合现代微电子工艺研制开发一种高可靠、准确度高的工业流量测控仪表。随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计,它既有孔板、涡街等流量计无可动部件的特点,同时又具有很高的灵敏度、与容积式流量计相媲美的准确度,量程范围宽。采用芯片级的电容式力传感器,高效的抗过载结构设计是该新型产品真正实现高精度,高稳定性的关键核心。

智能靶式流量计

智能靶式流量计是采用成熟可靠的力称重传感器技术,其根据工况特性需求,可以将流速、流量(或将工况温度、压力检测优化一体),充分体现了当今机电一体化产品的高科技性及其产品的性价比。仪表系统数据处理采用Texas Instruments Incorporated的MCU 技术并结合现代微电子工艺研制开发一种高可靠、准确度高的工业流量测控仪表。随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计,它既有孔板、涡街等流量计无可动部件的特点,同时又具有很高的灵敏度、与容积式流量计相媲美的准确度,量程范围宽。采用芯片级的电容式力传感器,高效的抗过载结构设计是该新型产品真正实现高精度,高稳定性的关键核心。

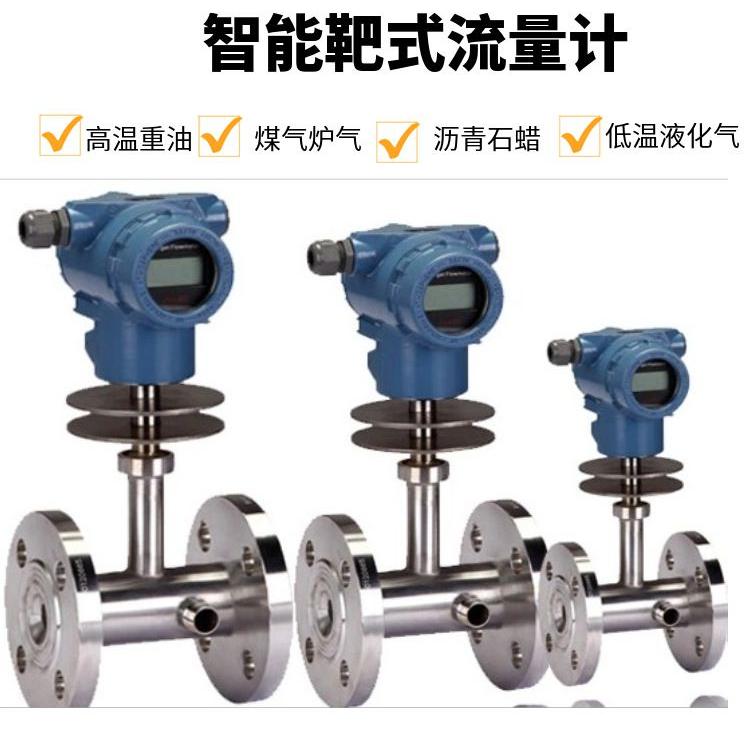

典型应用

靶式流量计广泛用于:

气体类:煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。

液体类:重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、

糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、

乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、

燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、

甘油、染料、水、硝酸 、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。

蒸汽类:过热蒸汽、饱和蒸汽。


工作原理

当介质在测量管中流动时,因其自身的动能通过阻流件(靶式流量计)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比,其数学方式表达如下:

F=CdAρ·V2/2

式中:F——阻流件所受的作用力(kg)

        Cd——物体阻力系数

         A——阻流件对测量管轴向投影面积(mm2)

         ρ——工况下介质密度(kg/m3)

         V——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传至传感器,传感器产生电压信号输出:

V=KF

式中:V——传感器输出的电压(mV),       K——比例常数,

F——阻流件(靶)所受的作用力(kg)

由此,此电压信号经前置放大、AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量。

3、产品特点

   ·整台仪表结构坚固无可动部件,插入式结构,拆卸方便;

   ·可选用多种防腐及耐高低温材质(如哈氏合金,钛等);

   ·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;

   ·可就地采用干式标定方法,即采用砝码挂重法。按键操作即可完成标定;

   ·具有多种安装方式供选择,如选择在线插入式,安装费用低;

   ·具有一体化温度、压力补偿,直接输出质量或标方;

   ·具有可选小信号切除、非线性修正、滤波时间可选择;

   ·能准确测量各种常温、高温400度、低温-200度工况下的气体、液体流量;

   ·灵敏度高,能测量超小流量,其可测低流速为0.8m/s,测量范围宽,可达1:30;

   ·计量准确,精度可达到0.2%;

   ·重复性好,一般为0.05%~0.08%,测量快速;

   ·压力损失小,仅为标准孔板的1/2△P左右;

   ·抗干扰,抗杂质能力特强;

   ·可根据实际需要更换阻流件(靶片)而改变量程;

   ·低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量;

   ·安装简单方便,极易维护;

   ·多种输出形式,能远传各种参数;

   ·抗震动性强,一定范围内可测脉动流。

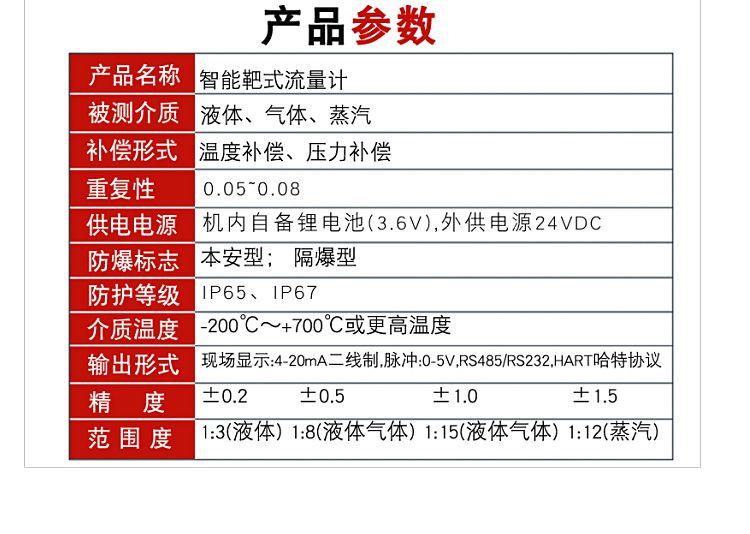

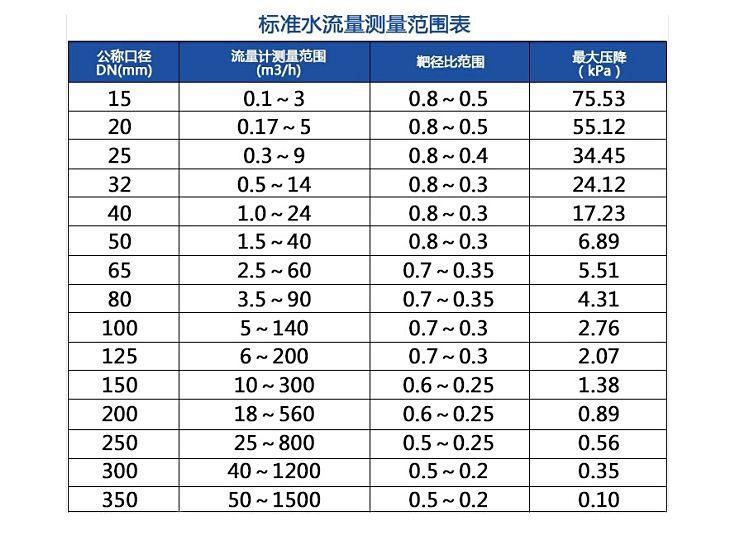

主要技术参数表

被测介质

液体;气体;蒸汽

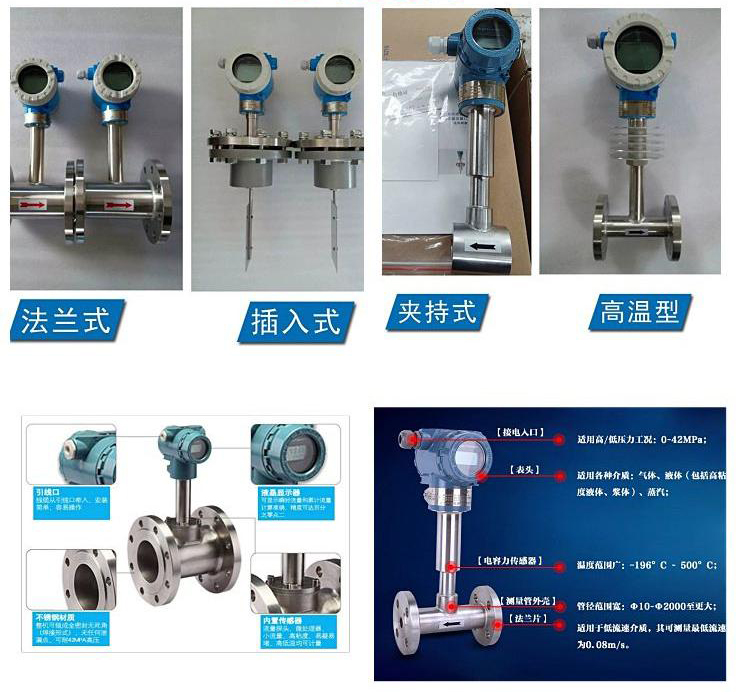

公称直径

法兰式15~500mm

夹装式15~500mm

插入式65~5000mm

公称压力

0.6~42MPa

0.6~42MPa

0.6~42MPa

介质温度

-200℃~+350℃

±0.2%

±0.5%

±1.0%

±1.0%

范围度

1:5(液体)

1:10(液体、气体)

1:30(液体、气体)

1:12(蒸汽)

补偿形式

温度补偿;压力补偿

重复性

0.05%~0.08%

供电电源

机内自备锂电池(3.6V);外供电源24VDC

输出形式

现场显示;4~20mA,二线制;脉冲0~5V;RS485/RS232;HART

测量管材料

碳钢;不锈钢;亦可按用户要求协商提供

防爆标志

本安型(ExiaⅡCT4)隔爆型(ExdⅡCT4)

防护等级

IP65;IP67

法兰规格

流量计连接法兰规格执行GB/T系列标准,也可以根据用户要求特殊加工。
