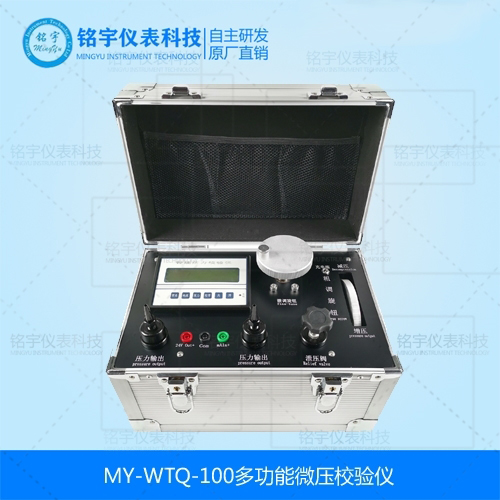

多功能微压校验仪

多功能压力校验仪详细资料：

MY-WTQ-100型多功能压力校验仪(以下简称为校验仪)，适用于采用压力传感元件，做检测探头的各种型号校验仪器检验、校准用。是针对煤矿井下生产条件恶劣，防突仪器现场使用过程中损坏严重，需要经常检验、校准而设计的。也实用于校验仪器生产厂家，在生产过程中及产品出厂检验中使用。

多功能压力校验仪其功能特点如下:

l、显示数据直读。LCD自带背光灯，可直接清晰显示kPa和mmH2O值。

2、精度高。微处理器可对零点和线性进行连续修正。

3、自备微压造压装置。手动造压，带有粗调和微调旋钮，减少压缩空气的张力。

二.多功能压力校验仪主要技术指标

1、量程范围:0～±l0Kpa 0～±20Kpa  0～±30Kpa 等量程。



2、分辨率:Min:1Pa

3、准确度:0.1%FS

4、使用条件:

a、环境温度:15℃～35℃

b、相对温度:≦80%RH

c、大气压力:86～106KPa

5、过载压力:满量程1.5倍

三.多功能微压校验仪校验规则

1、防突仪器在正常使用中，由使用单位每10天进行一次校验。

2、使用中的防突仪器经检测，基本误差超 出规定要求，应立即停用，进行校准。

3、对防突仪器检验、校准按制造厂规定的量程范围进行。

4、校验仪允许基本误差的小于或等于受检防突仪器允许基本误差的1/3。

5、校验仪压力量程，应满足防突仪器最大检验、校准压力量程范围。

四.多功能微压校验仪校验方法：

1、检 测

a、校验仪及防突仪器预热时间推荐选用20min、30min、60min，但不少于20min。

b、检测点应均匀分布在防突仪器检验、校准范围内，均匀分布点至少为五个点(包括测量上、下限点)。

c、用比较的方法进行检测。将校验仪与防突仪器用胶管正确连通，先检查气密性，符合要求后再进行检测。

d、基本误差检验。在防突仪器量程范围内，由低到高读取正行程各检测点的显示值，当达到最大值时，保持linin，然后逐步减至最小值，并读取反行程各检测点的显示值。

校实测基本误差，按下列公式计算：



                             Y_F –Y_B

Q= ———× 100%

                     Y



式中:Q—实测基本误差，%

     Y_F—防突仪器显示值，KPa或(mmH₂O)

     Y_B—校验仪显示值，KPa或(mmH₂O)

     Y—防突仪器的量程，KPa或(mmH₂O)

2、校 准

防突仪器在检测中发现，实测基本误差超出防突仪器允许误差范围，应进行校准。

a.将校验仪与防突仪器用胶管正确连通，先检查气密性，符合要求后，在常压下，将校验仪显示值调到量程下限零点，稳定后将防突仪器零点差值调回零位。

b.将校验仪显示值逐步增至防突仪器量程上限点，稳定后将防突仪器上限点差值调回到上限点。

c.防突仪器校准调试完毕后，再进行检验。

注:调整防突仪器零点和满度，应按防突仪器使用说明书要求进行。

3、检 验

按条"检测"步骤进行检验。
