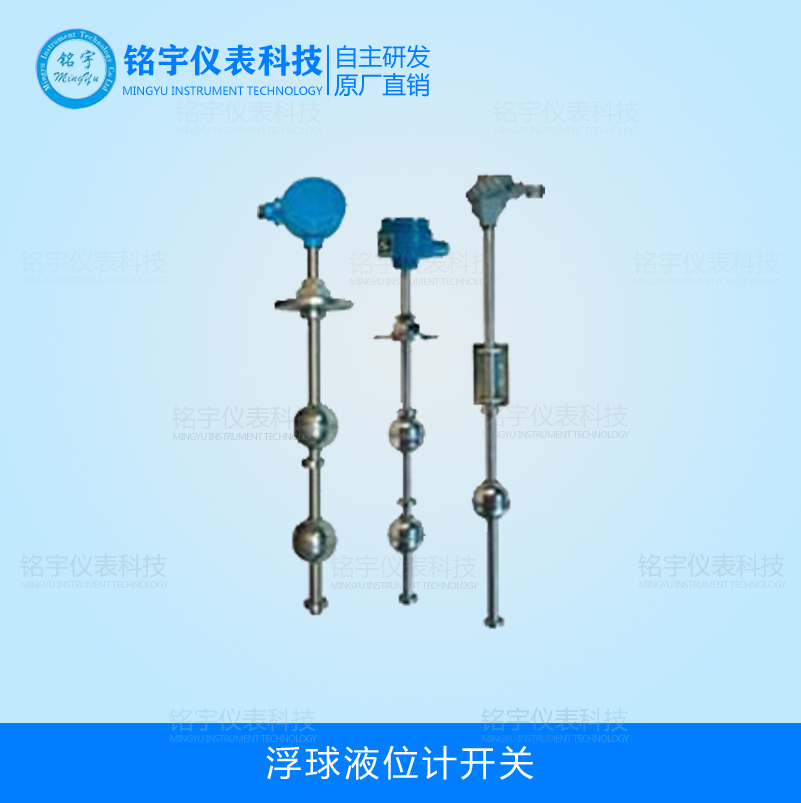

浮球液位计开关

浮球液位计开关详细资料：

MY-UQK系列浮球液位计开关能广泛使用于炼油、化工、造纸、食品、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。
防腐型浮球液位计开关对强腐蚀性介质有的抗腐蚀性能，防爆型控制仪可应用于易爆的场合(隔爆型，防爆标志：EXdⅡBT4)。
MY-UQK系列液位显示控制仪由传感器和显示表两部分组成

型号

型号举例：
1.MY-UQK-10GB  1支
表示MY-UQK系列传感器1支，检测点数为10点，材质为不锈钢防爆型。
2.MY-UQK100G  1套
表示MY-UQK-71系列传感器1支，检测点数为100点，材质为不锈钢。配MY-SMTA型显示仪表一台。
在缺省情况下，配套的显示仪表皆为控制型仪表，外形尺寸为A型；MY-100型皆为LED显示、MY-600型皆为光柱显示，除非另有要求。
3.MY-UQK-100G  1支    MY-SMTA 1台
表示MY-UQK系列传感器1支，检测点数为100点，材质为不锈钢。配MY-600型显示仪表一台。其外形尺寸为160（宽）×80（高），无控制，光柱显示。浮球液位计开关技术参数:
1、产品执行标准：Q/320621EXE01-2001
2、测量范围
   S型：≤2m
   GX型：≤1.5m
   G(B)型、F(B)型：≤12m
3、工作条件
  介质温度：
   S型-5～+45℃
   G型、F型-40～+80~C(高+120℃)
 GB型、FB型-40～+80~C(高+120℃)
4、工作环境温度：
 S型-5～+45℃
 G型、F型-10～+45℃
 B型-10～+45℃
5、工作压力：
 G型0.6Mpa
 F型0.25Mpa
 S型常压
6、被测介质比重：>0.7
7、被测介质粘度：<1.25st
8、防爆性能
  防爆类型：隔爆型(只有GB、FB)
  防爆标志：dIIBT4

浮球液位计开关结构原理 :
    MY-UQK传感器中装有三只干簧管分别为下限、上限、越限报警。MY-UQK-4有五只干簧管，比MY-UQK-2多两点液位显示。装有磁钢的浮球随液位上、下时使不同位置的干簧管动作，通过显示表内相应继电器的吸合将液位的正确位置指示出来。下限、上限显示表有继电器触点输出(相当于1 x 2开关)。上限越能发出声、光报警信号而无继电器触点输出。
     MY-UQK-10、MY-UQK-50传感器中装有若干只干簧管。当装有磁钢的浮球随液位上、下时，使不同位置的干簧管动作，从而使传感器输出的阻值发生变化，显示表则将这变化的阻值转换成面板—卜的发光二极管的亮熄来显示被测的液位。显示表上装有控制点的设定钮，叮任意将液位的控制范围预先进行设定。当液位到达设定高度时，显示表内继电器吸合由继电器的触点通或断去控制液面或报警。
