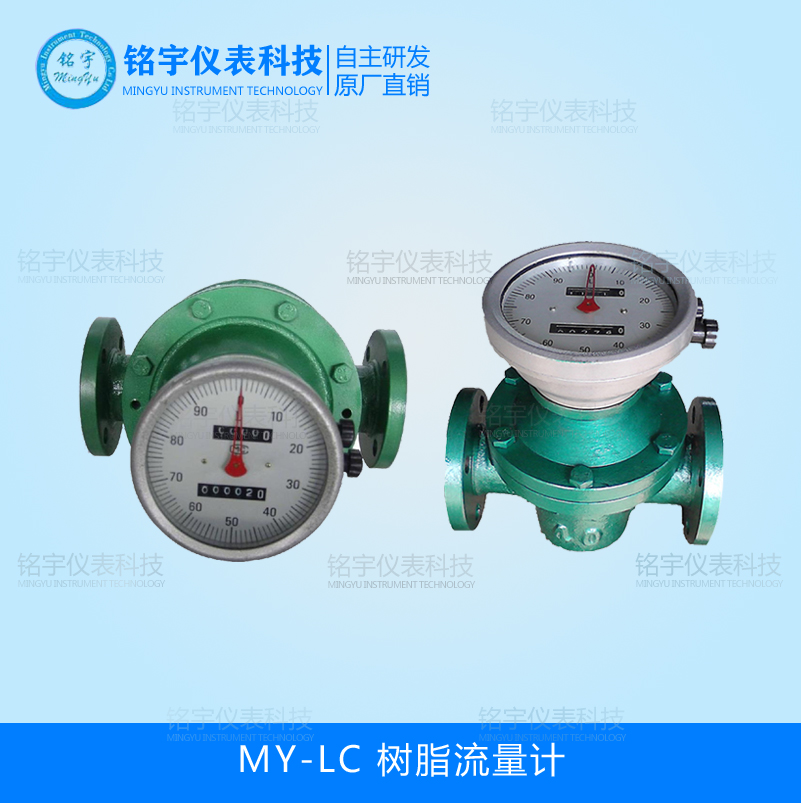

树脂流量计

产品时间:2020/8/13 0:00:00

简要描述:

MY-LC树脂流量计精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体,如果被测液体介质中夹杂有气体时,也会引起测量误差。通常树脂流量计的精度可达0.5级,是一种较为准确的流量计量仪表,但是,如果使用时被测介质的流量过小,树脂流量计仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。

树脂流量计详细资料:

MY-LC树脂流量计精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体,如果被测液体介质中夹杂有气体时,也会引起测量误差。通常树脂流量计的精度可达0.5级,是一种较为准确的流量计量仪表,但是,如果使用时被测介质的流量过小,树脂流量计仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。

树脂流量计在手册中没有叙述用户的不同特点,也未对每一次的技术规格、结构或部件的修改作订正,因为有些修改不会对仪器的功能和操作有影响。

 仪器到达之后应及时安装。对于电池供电的LRT-I 表头,未使用时应将电源插针置于“OFF”(断开)位置,以免电池耗电影响电池的使用寿命。如需存放,请注意下列事项:

a)可能的条件下,不打开包装箱存放。

b)如已打开包装,或已使用过仪表,请把LRT-I 表头电源跳线器插在“OFF”位置,并使用原包装。

存放地点应具备下列条件:

a)防雨防潮

b)机械振动小,避免碰撞冲击

c)温度在-30~+60℃。理想温度在25℃左右。

d)如存放在室外,仪表性能就要受到影响。因此一旦仪表搬运到安装地点,就要尽快地安装起来。

1.3 选择安装地点应注意的事项

的设计已考虑到了在恶劣环境条件下的情况,但是为长期保持其精确度和稳定性,在选择安装地点时必须注意下列事项:

环境温度:避免安装在环境温度变化很大的场所。如果受到设备的热辐射时,须有隔热通风的措施。

环境空气:避免把重油流量计安装在含有腐蚀性气体的环境中。如果一定要安装在这样的环境中,则必须提供通风措施。

机械振动和冲击:仪表的结构很坚固,但在选择安装场所时应尽量避免机械振动或碰撞冲击。如果仪表安装在振动较大的管道上,则管道需加支撑。

其它:仪表的周围应有充裕的空间,以便安装和定期检修。

1.4 限制使用无线电收发机应注意的事项

树脂流量计原理:

树脂流量计精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体,如果被测液体介质中夹杂有气体时,也会引起测量误差。通常椭圆齿轮流量计的精度可达0.5级,是一种较为准确的流量计量仪表,但是,如果使用时被测介质的流量过小,椭圆齿轮流量计仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。

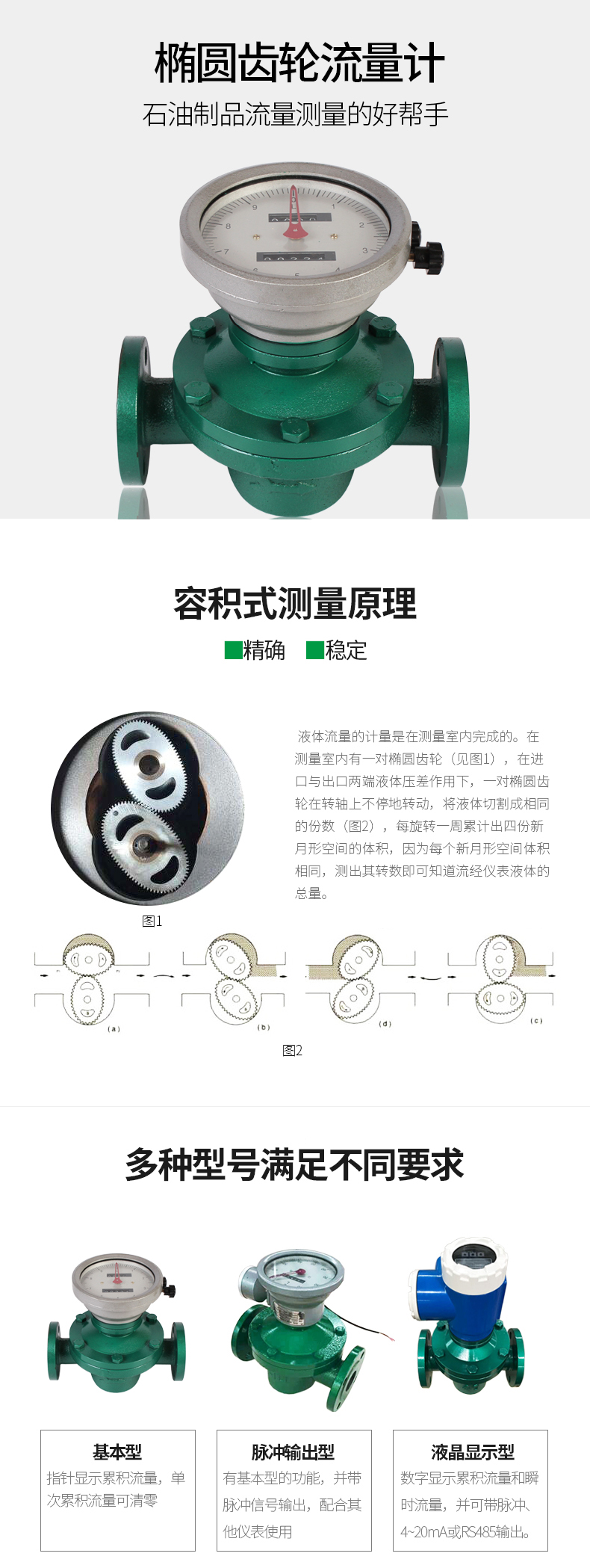

在仪表测量室进出两端液体压差的在作用下,一对椭圆齿轮在轴承上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ。常用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研工业中流量的计量。椭圆齿轮流量计可现场指示累积流量、瞬时流量,单次流量等,亦可输出脉冲信号、4-20mA或1-5V模拟信号。

树脂流量计

广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对:柴油、汽油、石油、原油、润滑油、液压油、重油、等高粘度油品液体、和具有腐蚀性液体介质的测量。

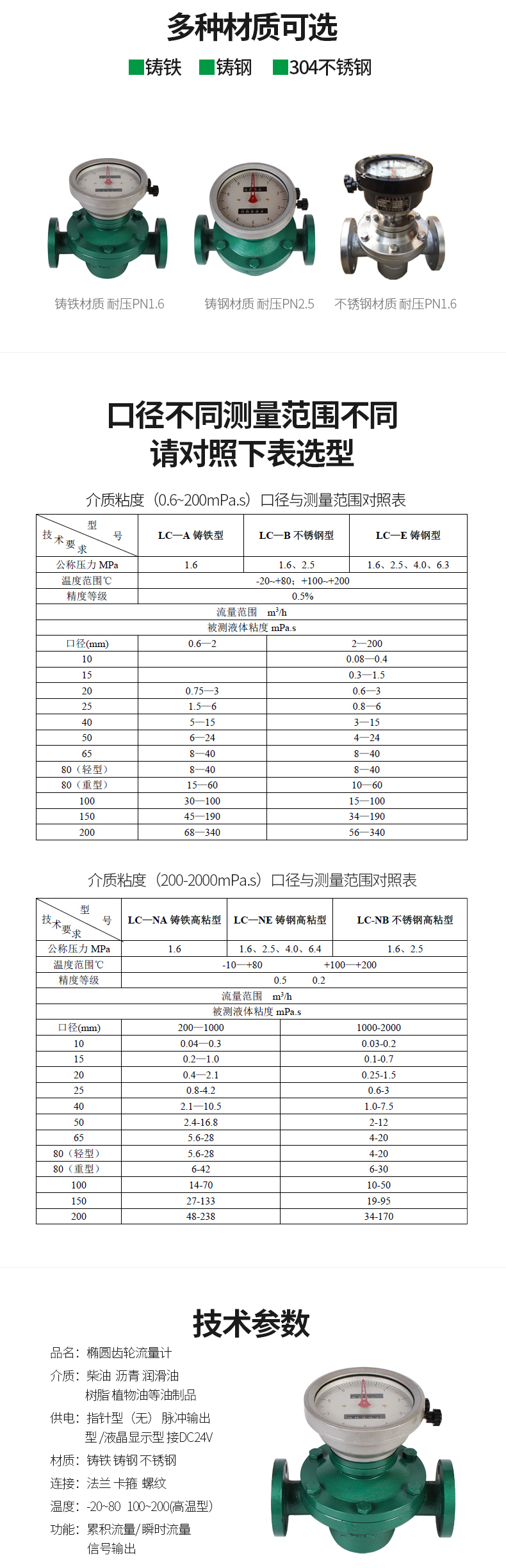

树脂流量计性能参数

连接方式: 法兰连接:DN10~DN200

安装方式: 水平、垂直

精度等级: 普通型0.5级,高精度0.2级

耐压: 普通型1.6MPa,高压型3.2MPa

耐温度: 普通型<120℃,高压型<200℃

制作材质: 铸铁、铸钢、不锈钢等

转动部件: 铝合金、不锈钢等

可以选装油品过滤器

树脂流量计在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。柴油流量计是计量流经管道内液体流量总和的容积式流量计,该流量计具有测量精度高,受液体粘度影响小,表前不需要安装直管段,。

表头显示:

指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出

仪表型号:

LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示

测量介质:

液体、各种油品

口径规格:

10---200

流量测量范围:

0.04-340 m3/h

测量精度:

0.5级 0.2级

被测介质温度:

-20℃-100℃ ,最高+200℃

工作压力:

1.6MPa 2.5MPa 6.4MPa

输出信号:

脉冲、4--20mA、RS485

通讯类型:

RS485

电源:

DC12V ---DC24V

安装方式:

法兰连接、螺纹连接

防爆等级:

ExiaIIBT4

防护等级:

IP65



按照要求正确安装后的流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的流量计对最小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。

其次,使用机油流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,流量计在仪表所规定的使用温度范围内使用。

树脂流量计故障的检查及排除:

现象

原因

措施

备注



齿轮不转动

1.安装时有杂质落入表内,卡住椭圆齿轮。

拆洗洗涤后重新安装,按椭圆齿轮所标的记号安放

新表易发生,按所标记号安放椭圆齿轮

2. 被测液体不清,过滤器为杂质塞满

洗涤过滤器,清除杂质



3.被测液体压力过小

加压力



2.椭圆齿轮转动但指针不动

1.传动轮系卡住

清除杂质,并添加润滑油



2.齿轮卯合松动

重新卯紧齿轮



3.指针回转时有抖动现象

1.流量过大,超过规定值

调整流量至规定值



4.椭圆齿轮转动时有不正常的噪音

1. 流量过大,超过规定值

调整流量至规定值



5.指针反转,字轮反向

1.液体流动方向与表壳所标的箭头方向相反

拆卸,按所标的方向安装





6.误差过大,负差

1.流量过小

换较小口径流量表



2.旁路泄漏

检查旁路,防止泄漏



3.使用年限过久,椭圆齿轮磨损较多

按误差变化值调整齿轮



7. 误差过大,正差

1.液体内含有气体

表前增装气体分离器及防止法兰连接处渗漏。



2.仪表检查修后字轮的转位不在指针处于“0"的位置,引起误读

校正字轮位时指针的位置

向生产商配购调整齿轮,或送厂修理

3.液体的黏度与校验液体黏度相差过多

按误差变化值,换调齿轮

向生产商配购调整齿轮
