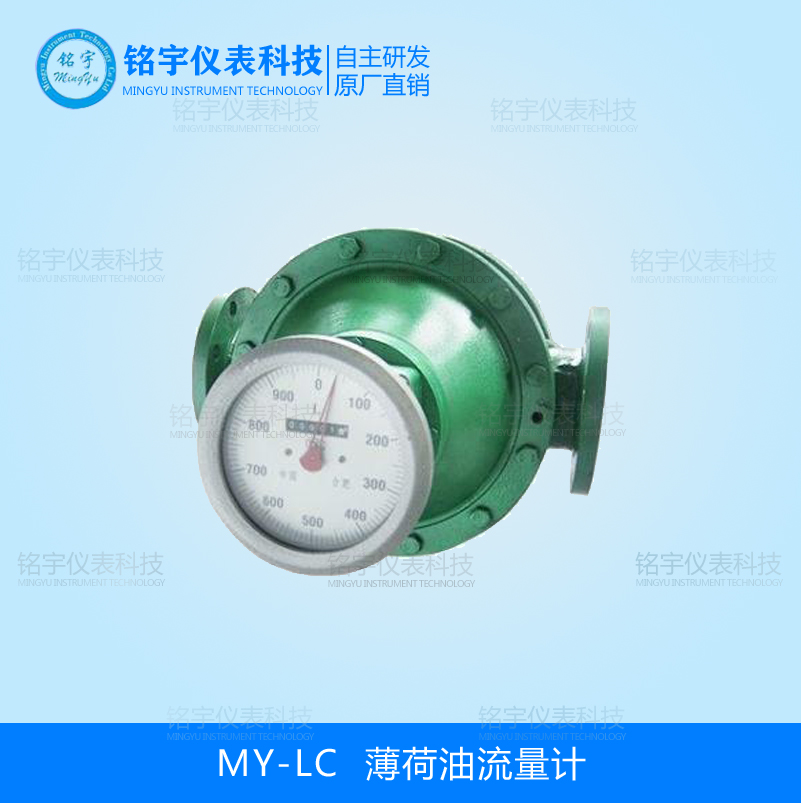

MY-LC型薄荷油流量计是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。
薄荷油流量计详细资料：
MY-LC型是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研和军事工业中流量的计量。可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232，485通讯等。与普能机械批控器或电子批控器组合，可实现不同型式的灌装，批控等多种功能。
技术指标
允许基本误差:±0.1% 、±0.2% 、±0.5%
公称通径DN（mm）:4～300
公称压力PN（）:铸铁（A）、不锈钢（P） 1 .0 、1.6、2.5、4.0、6.3
铸钢（E）2.5、4.0、 6.3 、9.6
被测液体温度:低温型：-40～ +60℃ 常温型-10℃～ +80℃
中温型-10℃～ +200℃高温型-10℃～ +300℃
被测液体粘度():0.3～ 50000
管道连接:GB/T9118-2000(中国标准法兰)；NIST（美国标准法兰）；
BSPT（英国标准管螺纹）：NPT（美国推拔管螺纹）；
现场显示：99999,999 L（累计流量）9999,999.9 L（单次流量）
9999,999.9 L（瞬时流量）
输出信号：脉冲信号、4～20mA、1-5V、4～20mA +HART协议、MODBUS
支持RS232、RS485通讯（任选）
防爆等级：EXiaIIBT5EXiaIICT5防护等级：IP65
|
主要零部件名称 |
材料组代码 |
||||||||||||||||||
|
F1 |
F2 |
F3 |
F4 |
F5 |
F53 |
||||||||||||||
|
铸铁 |
铸铝 |
铜基合金 |
铸钢 |
铸铁 |
铜基合金 |
铸铁 |
铸铝 |
不锈钢 |
铸钢 |
铸铁 |
不锈钢 |
石墨或不锈钢 |
304不锈钢 |
石墨 |
不锈钢 |
316L不锈钢 |
不锈钢 |
石墨 |
|
|
壳体 |
● |
|
|
● |
|
|
● |
|
|
● |
|
|
|
● |
|
|
● |
|
|
|
齿轮 |
● |
|
|
|
● |
|
|
● |
|
|
|
● |
|
● |
|
|
● |
|
|
|
盖板 |
● |
|
|
|
● |
|
● |
|
|
|
● |
|
|
● |
|
|
● |
|
|
|
轴承 |
|
|
● |
|
|
● |
|
|
● |
|
|
|
● |
|
● |
● |
|
● |
● |
|
推 荐 使 用 条 件
|
工作压力< 1.6MPa，介质要求清洁，对钢、铁不具有腐蚀性的介质 |
工作压力>1.6MPa，介质要求清洁，对钢、铁不具有腐蚀性的介质 |
工作压力< 1.6MPa，介质粘度较差的液体（如汽油）或者自流场合 |
工作压力>1.6MPa，介质要求有一定的清洁度或腐蚀性， |
酸、碱、盐、水等各种介质
|
||||||||||||||
产品特点：
MY-LC-A型 铸铁，广泛用于各种油品及对铸铁不腐蚀液体介质的计量
MY-LC-A型 铸钢，用于高压、低腐蚀性介质的计量
MY-LC-AB型 广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
◆技术数据
普通铸铁型（A）、铸钢型（E）、不锈钢型（B）
二：特点
流量计所有零件表面均经精密加工而成，无铸造表面，表面光洁美观。
流量计采用设计，无须专业人员即可现场拆卸再装，且再装后，不改变原有计量精度。
采用防水设计。
流量计现场可显示累积流量、瞬时流量、单次流量等。
执行标准：NIST（美国技术标准局专业标准）
ZBN12001-87《容积式流量计通用技术条件》
QB/SML01-2001《》
流量范围:
0.1级流量范围，根据具体使用条件请向普能工厂咨询
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
7 |
8 |
9 |
10 |
11 |
|
基本 型号 |
公称 通径 |
准 确 度 |
压 力 级 别 |
温 度 级 别 |
显示形式 |
输出信号 |
批控形式 |
材料组别 |
接口形式 |
外供电源 |
内容含义 |
|
|
|
|
|
|
|
|
|
|
|
|
系列 |
|
|
1/8” |
|
|
|
|
|
|
|
|
|
1/8”--20”选择一种或以mm |
|
|
0.1 |
|
|
|
|
|
|
|
|
准确度0.1级(或0.2、0.5) |
|
|
|
|
S1 |
|
|
|
|
|
|
|
公称压力 |
|
|
|
S2 |
|
|
|
|
|
|
|
公称压力 |
||
|
S3 |
|
|
|
|
|
|
|
公称压力 |
|||
|
S4 |
|
|
|
|
|
|
|
公称压力 |
|||
|
S5 |
|
|
|
|
|
|
|
公称压力 |
|||
|
S6 |
|
|
|
|
|
|
|
公称压力 |
|||
|
S7 |
|
|
|
|
|
|
|
公称压力 |
|||
|
S8 |
|
|
|
|
|
|
|
公称压力 |
|||
|
|
M1 |
|
|
|
|
|
|
测量介质温度：-40—+60℃ |
|||
|
|
M2 |
|
|
|
|
|
|
测量介质温度：-10—+80℃ |
|||
|
M3 |
|
|
|
|
|
|
测量介质温度：-10—+200℃ |
||||
|
M4 |
|
|
|
|
|
|
测量介质温度：-10—+300℃ |
||||
|
|
N |
|
|
|
|
|
现场无显示 |
||||
|
|
T |
|
|
|
|
|
现场显示累积流量 |
||||
|
I |
|
|
|
|
|
现场显示瞬时流量 |
|||||
|
L |
|
|
|
|
|
现场显示单次流量（回零计数） |
|||||
|
Y |
|
|
|
|
|
现场大字码回零计数器 |
|||||
|
P |
|
|
|
|
|
脉冲输出 |
|||||
|
|
4 |
|
|
|
|
4-20mA输出 |
|||||
|
H |
|
|
|
|
4-20ma+HART协议 |
||||||
|
V |
|
|
|
|
1-5V输出 |
||||||
|
3 |
|
|
|
|
232通讯协议 |
||||||
|
8 |
|
|
|
|
485通讯协议 |
||||||
|
M |
|
|
|
|
MODBUS协议 |
||||||
|
|
C1 |
|
|
|
机械批控器 |
||||||
|
|
C2 |
|
|
|
电子批控器 |
||||||
|
|
|
F1 |
|
|
F1—F53见零部件材料组合表 |
||||||
|
|
J1 |
|
NPT 美国推拔管螺纹 |
||||||||
|
J2 |
|
SPT英国标准管螺纹 |
|||||||||
|
J3 |
|
中国标准法兰 |
|||||||||
|
J4 |
|
NIST美国标准法兰 |
|||||||||
|
|
V |
按5V、12V、24V、36V等填写 |
