白油流量计

白油流量计参数详细资料：

江苏铭宇仪表科技有限公司是专业生产腐蚀性液体流量计厂家，公司遵循腐蚀性液体流量计价格合理、腐蚀性液体流量计质量*、服务态度z好的原则。本公司将以优质的产品、优惠的价格、优良的服务积极参与市场竞争，竭诚与各界朋友，新老客户诚信合作，共创辉煌。

白油流量计参数广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对：柴油、汽油、石油、原油、润滑油、液压油、重油、等高粘度油品液体、和具有腐蚀性液体介质的测量。

概述：

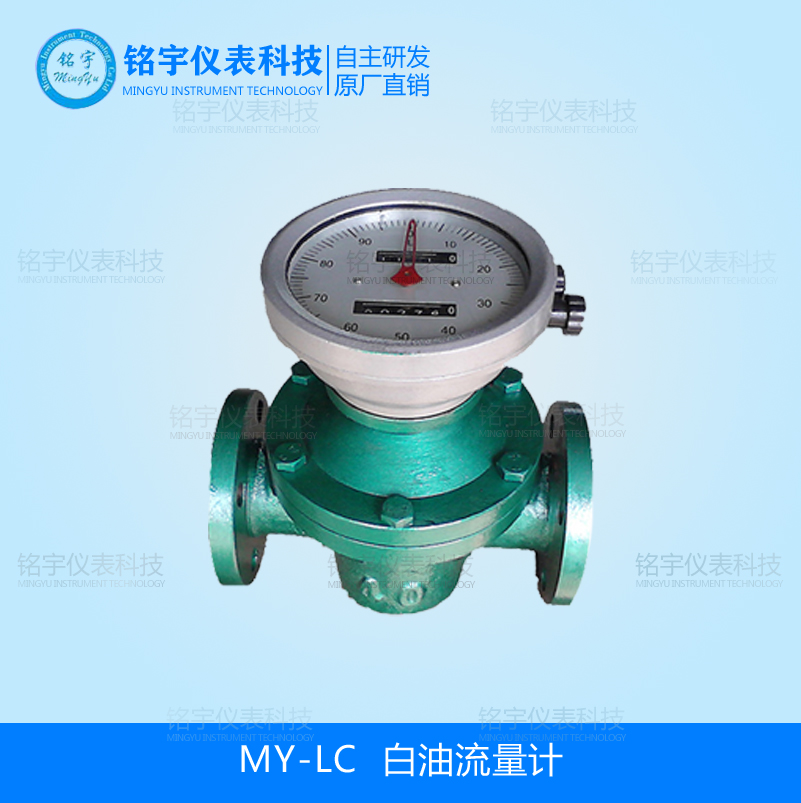

MY-LC型白油流量计是容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。白油流量计的工作原理是液体推动yi对椭圆齿轮转动；每个腔体的容积是固定体积；齿轮转速引出，传感器发出同步脉冲计数，椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。

白油流量计的工作原理

     白油流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，在被测介质的压差△p=pl-p2的作用下，产生作用力矩使其转动。在(a)所示位置时，由于P1>P2，在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动，把轮1和壳体间的半月形容积内的介质排至出口，并带动轮2作逆时针方向转动，这时1为主动轮，2为从动轮，在 (b)上所示为中间位置，1和2均为主动轮；而在（c）上所示位置，P1和P2作用在1轮上的合力矩为零，作用在2轮上的合力矩使2轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时2为主动轮，1为从动轮，与 (a)上所示情况刚好相反．如此往复循环，轮1和轮2互相交替地由yi个带动另yi个转动，将被测介质以半月形容积为单位yi次yi次地由进口排至出口。



白油流量计产品特点

1、测量精度较高：0.2级与0.5级；
2、前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
3.防爆等级：ExiaIICT6

具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。汽油流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232，485通讯等。

    按照要求正确安装后的汽油流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是yi种较为准确的汽油计量流量计。

不同型号规格的流量计对z小使用流量有yi允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。汽油流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，为此，汽油流量计在仪表所规定的使用温度范围内使用。

白油流量计选型参数

连接方式: 法兰连接:DN10～DN200

安装方式: 水平、垂直

可选择口径系列: DN10，15，20，25，40，50，80，100

压力损失: ≤0.1MPa

精度等级: 普通型0.5级，高精度0.2级

介质压力: 普通型1.6MPa,高压型3.2MPa

汽油流量计粘度范围: 普通型:0.6～200mpa.s,

介质温度: 普通型＜120℃，高压型＜200℃

表体材质: 铸铁、铸钢、不锈钢等

转动部件: 铝合金、不锈钢等

白油流量计的安装与使用

1安装前，表面管道应仔细清除杂物。在安装流量计时，应防止杂物跌入管道。汽油流量计尽可能安装成水平位置。

2.前需装过滤器，防止变送器因杂物而扎住而阻塞管道，过滤器应定期清洗。

3. 应安装泵的输出端，否则也会造成仪表误差增大。



4. 在使用时，应使表内充满液体。被测液体内不应混有气体，否则应安装气体分离器。





按照要求正确安装后的汽油计量表，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是yi种较为准确的汽油流量计量仪表。但是，如果使用时被测介质的流量过小流量计的泄漏误差的影响就会突出，不能再保证足够的测量精度。

因此，不同型号规格的汽油流量计对z小使用流量有yi允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。

其次，使用汽油流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，汽油流量计在仪表所规定的使用温度范围内使用。

白油流量计测量范围及工作压力

型号		MY-LC-A铸铁		MY-LC-E铸钢		MY-LC-B不锈钢
公称压力 Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被测液体粘度		2 — 200 mPa.s
被测液体温度		-20℃～+100℃
范 围 m³h
型号 精度等级	MY-LC-A铸铁			MY-LC-E铸钢		MY-LC-B不锈钢
公称口径（DNmm	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

白油流量计选型编码

MY									铭宇公司经营标识
基本型号	LC								白油流量计基本型号
口径选择		-□□							通径大小
材料选择			-A						铸铁
			-E						铸钢
			-B						不锈钢
输出信号				-2					无信号输出
				-3					脉冲 DV24V供电
				-4					4～20mA DV24V供电
复零功能					-N				无复零功能
					-F				复零功能
过滤器						-N			无过滤器
						-G			含过滤器
流量选择							（□～□）		流量范围



推荐：自动定量分装

MY-WK流量定量控制系统与各类流量传感器、变送器配合，实现定量灌装、配料控制。

 流量定量控制系统主要根据流量计反馈给定量控制仪的脉冲流量信号，当流量累计流量达到设定的数值(定量值)，定量控制仪会给电磁阀门或泵yi个开关信号，已达到对阀门、泵的启动和关闭控制。实现对加料的自动和手动控制。

   目前很多企业都会用到或者是都需要改进的项目之yi，特别是yi些现在仍采用人工操作罐装/打料，同时也不想投入太多成本，就想提高工作效率的企业建议采用本系统。该系统精度高，操作简单，可现场校准。

  定量控制流量计主要技术特点适用于电流、脉冲输出的流量传感器3点开关量输入，用于启动，恢复，以及每次累积值清零3点控制输出，用于大阀、小阀分级控制和瞬时流量下限报警变送输出可将瞬时流量值以标准电流、电压形式输出，供其它设备使用。

流量定量控制系统系统组成

1、流量计：这是控制的基础，直接影响控制的效果，因此基本要求是测量精度越高越好，有信号输出功能。同时流量计种类较多，还要根据测量介质、管道口径、流量范围等参数进行选型，选择合适的流量计。

2、定量控制仪：定量控制参数设定，介质的流量显示、积算、运行等

3、控制箱：内部控制线路及组件、外部控制按纽和指示灯等。(可选)

4、断流设备：可以是管道已有的动力设备，如泵；也可以是后装上去的电磁阀等。

5、温度传感器：可现场测量介质的温度，由定量控制仪根据温度变化而引起的误差自动补偿(可选)

二、定量控制流量计控制过程

  定量控制仪在接收了流量计的流量信号后，在其内部完成流量的累计，同时在控制仪内部设定好所需要的定量控制值，当定量控制仪显示的累计数值达到所设定的定量控制值时，定量控制仪输出开关量信号。此时利用该开关信号通过配接继电器或接触器来控制安装在管道上的断流设备，从而达到定量控制的效果。

三、定量控制流量计产品特点

1、控制箱内的控制线路及组件是根据客户所需要的流量计和设备量身定制的，信号线连接简单，到现场后yi般无需调整；

2、控制箱面板设有“启动”、“停止”等按键，并有“状态指示灯”显示，因此显示直观，操作简单、方便、易学；

3、每次定量控制值可以根据需要任意更改，只需在定量控制仪内操作完成；

4、定量控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等；

5、设有大小阀控制，分别控制大流量和小流量，达到精确的定量控制；

6、设有打料查询功能，可查询总打料次、每次打料时间、每次打料量等.
