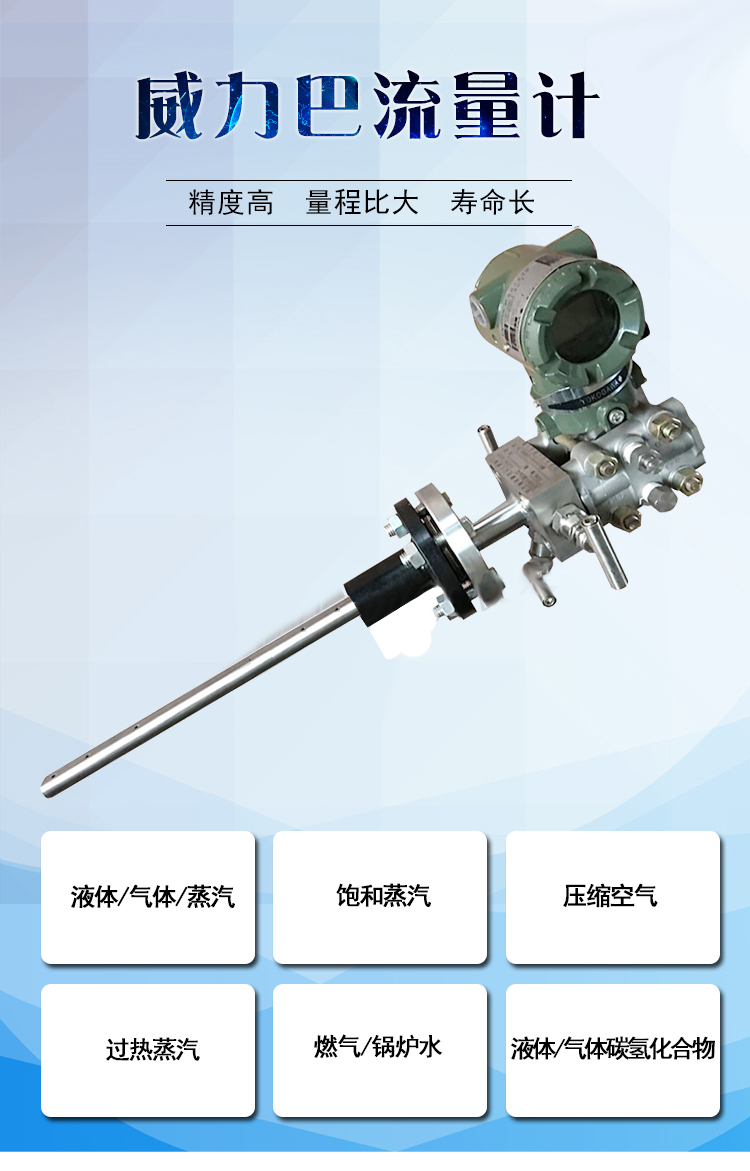

MY-LBW型威力巴流量计采用了符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比程度的传感元件。是非常先进的差压式流量测量技术。

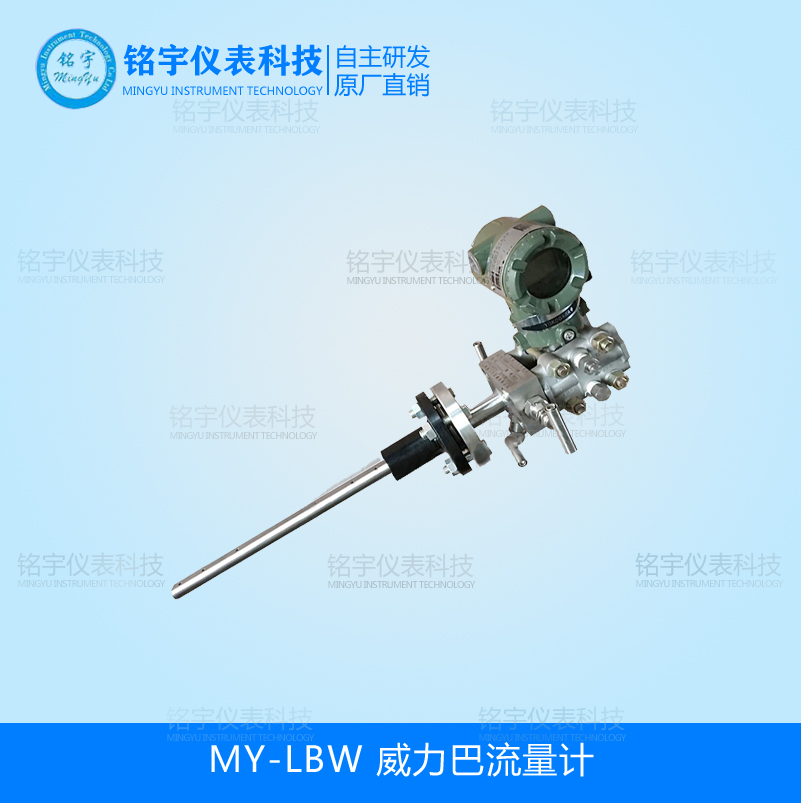

威力巴流量计产品详情：
MY-LBW型威力巴流量计采用了符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比程度的传感元件。是非常先进的差压式流量测量技术。
威力巴流量计用途
适用于气体、液体和蒸汽的高精度流量测量。威力巴流量计是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到± 1.0%，重复性达± 0.1%。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号。
威力巴流量计原理
当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。威力巴均速流量探头能精确地检测到由流体的平均速度所产生的平均差压。威力巴均速流量探头在高、低压区有按一定准则排布的多对取压孔，使准确测平均流速成为可能。
威力巴流量计采用了符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比程度的传感元件。 性能特点：
一、特殊工艺加工而成的子弹头形状探头，防堵性能
二、管道压损小，安装费用低，免维护
三、应用范围广泛，适应与各种尺寸的圆管和方管
四、开孔小、安装方便、直管段要求低，可在线带压安装和检修
测量原理：
MY-LBW威力巴流量计是一种插入式流量测量仪表。在管道中插入一根威力巴传感器, 当流体流过传感器 时 , 在其前部 ( 迎流方向 ) 产生一个高压分布区 , 在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对 ( 一般为三对 ) 取压孔 , 分别测量流体的全压力 ( 包括静压力和平均速度压力 )Pl和静压力 P2。将 P1 和 P2 分别引入差压变送器 , 测量出差压 △P=P1-P2, △P反映流体平均速度的大小 , 以此可推算出流体的流量。
MY-LBW威力巴流量计 主要技术指标
| 适用管径 | 8mm～15000mm |
| 测量精度 | ±0.5%～±1.0% |
| 重复精度 | ±0.1% |
| 适用压力 | 0～25MPa，特殊应用可达40MPa |
| 适用温度 | -100℃～500℃，特殊应用可达800℃ |
| 测量上限 | 根据工艺要求及探头强度而定 |
| 测量下限 | 取决于测量最小差压要求(见下表)，低于最小差压时，可采用特殊设计来满足要求 气体，最小差压0.026KPa，流速4.5m/s 液体，最小差压0.260KPa，流速0.6m/s 蒸汽，最小差压0.400KPa，流速9.7m/s |
| 量程比 | 在保证精度为±0.5%～±1.0%时，量程比10：1，特殊场合可达60：1 |
| 适用介质 | 满管、单向的气体、蒸汽以及粘度不大于10厘泊的液体 |
| 直管段要求 | 通常情况下前7D，后3D保证测量精度±0.5%～±1.0% |
