浮标磁性浮子液位计

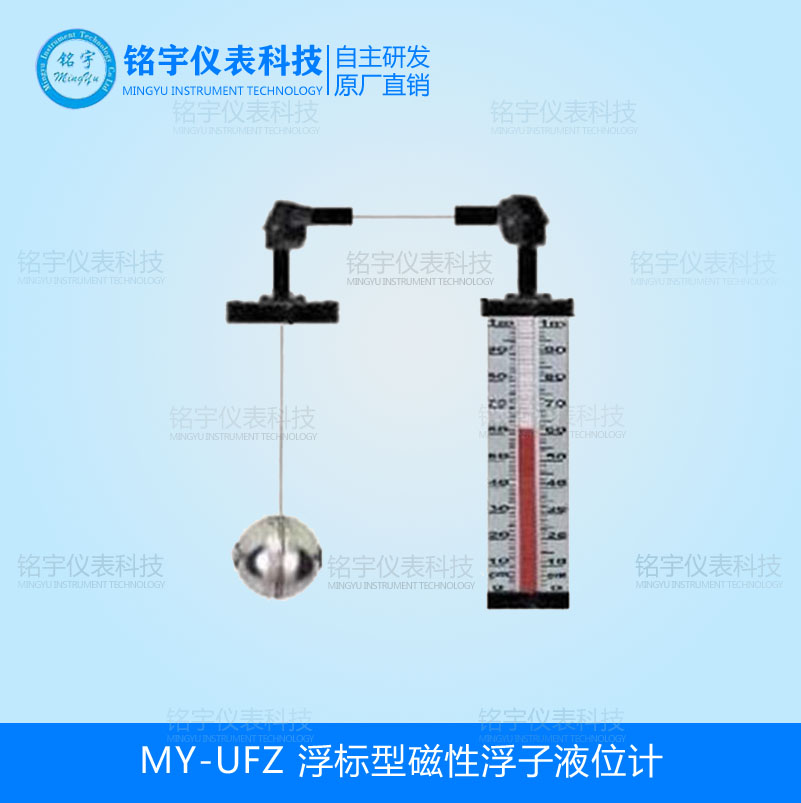

浮标型磁性浮子液位计产品详情：

一、产品概述

MY-UFZ型浮标型磁性浮子液位计是我公司生产制造的一种比较实用的液位测量仪表,它适用于石油化工系统中贮有腐蚀介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔（水箱）液位的就地测量显示。主要特点是较好的解决了人工测量液位的困难，操作简单、显示直观、价格低廉、维修方便。

二、技术指标
1、测量范围：0～20m内任意选择 ；
2、指示精度：±10mm ；
3、工作压力：常压或±200mmH2O（带V型密封管）；
4、使用介质温度:-30～ 300℃ ；
5、使用介质密度：≥0.4g/cm3 ；
6、导向钢丝安装铅直度：≤±5mm

三、工作原理
浮标磁性浮子液位计是根据力平衡原理设计的。当液位处于某一高度时浮标重量为W，重锤针重量为W1，浮标浸在液体中所受到的浮力为F，系统摩擦力为f。在平衡状态下： W-F-W1-f=0当液位上升时，浮力F增大，W、W1、和f均不变，上式平衡破坏，垂锤指针下滑。直到F力减少到原来值，新的平衡才建立。如F力一直在增大，即液位一直在上升，指针一直下滑。反之，液位下降，则重锤指针上升，以此来指示液位的高度。

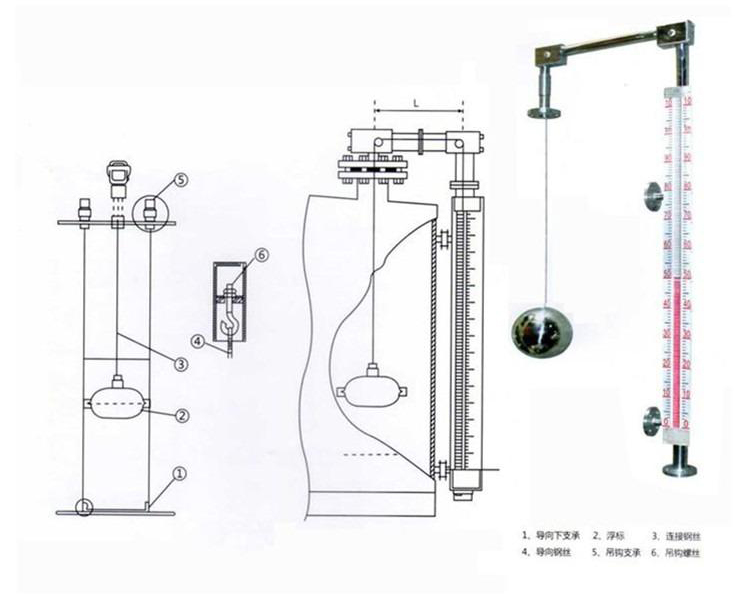

四、仪表结构
液位计是由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。
1、 浮标：浮标不锈钢（或碳钢）空心圆体制成，并在浮标两侧焊有导向环起导向作用，浮标的作用是直接把液位变化的浮力转给钢丝，使钢丝将液位变化转送给重锤指针，实现液位变化的现场指示。（容器内带浮盘时可省去导向环，也可以省去浮标标，直接将钢丝和浮盘连接）。
2、 连接钢丝：连接钢丝的一端吊着浮标，另一端连接重锤指针，中间部分封闭在钢管内，钢管长度一般在80-1000mm左右，根据具体情况确定。
3、 导向滑轮：它是根据现场液位罐的几何形状和仪表安装要求设计的，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。
4、 重锤指针：是选用合金金属制成，中间制成指针形式，指针所指相应的标尺数值即为测量液位高度，它是随浮标的变化随连接钢丝进行同步运动的。
5、 显示标尺：它由金属板材压制而成的，并在表面刻好标准数值，以厘米为单位，每节高度为1米。

安装调试
1、按照两个导向滑轮的间距，在容器上方开三个孔，分别焊接导向螺栓管和滑轮导管；在容器外侧焊接标尺支架，高度以保持两个导向滑轮水平为准。容器内有浮盘时，不需要导向钢丝。容器顶部只开一个滑轮管孔即可，但该孔垂直线与浮盘相交处相应位置也应开孔，以备钢丝穿过浮盘，或者直接接在浮盘上（省去浮标）。
2、 仪表的调零
在仪表安装时，罐内应还未有被测介质，浮标在罐内的底部时，重锤指针部分的红色尖头指示应指在标尺测量范围的顶部“零”值上，否则要调整钢丝长度。
3、仪表的量程调整
仪表在调好零位的基础上，再把浮标拉到容器的顶部或最大测量点上，重锤指针部分的红色尖头应指在标尺的底部位置上，即落在标尺最大量程点上。

五、安装使用及注意事项
1、 导向钢丝下支承焊接安装：
在容器底部按照液位计浮标运动方向要求确定位置，焊接或铆接好固定导向钢丝下支承
2、 导向钢丝的安装：
（1） 用力使钢丝拉直，并固定在下支承上，注意不要使钢丝有弯曲或打结现象，以免影响浮标上下移动。
（2） 导向钢丝通过浮标的导向耳勾，后穿入吊勾螺钉，把钢丝的终端固定并用导线夹头夹紧，并旋紧吊勾螺母，使其处于紧张状况，再将上螺母拼紧，以防松动，然后盖好封盖。
（3） 两根导向钢丝要垂直地面，而且相互平行，保证两者之间距离为300mm
3、容器内有浮盘时，应和浮盘同时安装，省去以上1、2步骤。
4、 标尺安装：
标尺的长度是按用户在订货时所提供的测量范围而确定的，在安装时要求：
（1） 标尺的连结部分应做到平直、光滑、不应有凹凸现象，以免影响重锤指针的正常运行，或引起测量的误差。
（2） 标尺应与贮罐内液面相垂直，不应有倾斜现象， 标尺安装的垂直度不能大于5°，以免造成重锤指针卡死，使测量失败。
（3） 在焊接标尺脚架时，应尽量做到安装表面在同一平面上，安装孔在同上直线上，即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线，使重锤指针在标尺槽中灵活升降。
5、 浮标连接钢丝及重锤指针的安装：
浮标与连接钢丝的一端用导线夹头夹紧固定，然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内，并和重锤指针相连接，用导线夹头夹紧固定，最后调整各导向滑轮支架，使连接钢丝与水平垂直，使浮标在导向钢丝上活动灵活，有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。
注意：掌握钢丝的所需长度。

六、订货须知
1、 注明液位计的规格、型号。
2、 测量范围L
3、 被测介质及介质的密度、温度。
4、 安装密封管距离的尺寸。

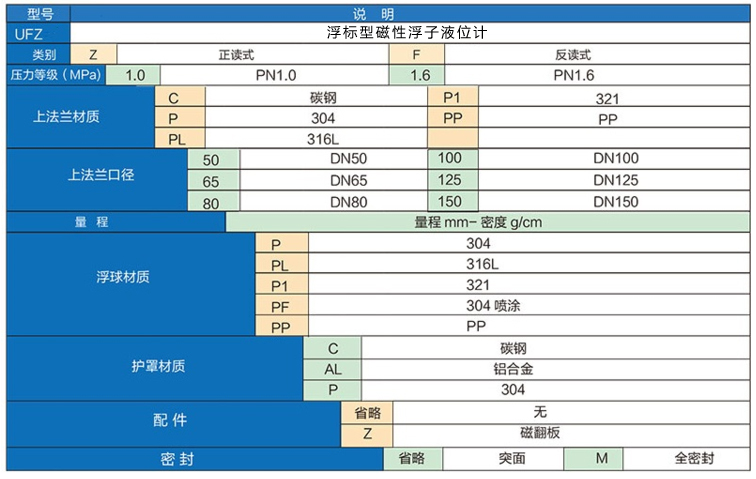

产品选型
