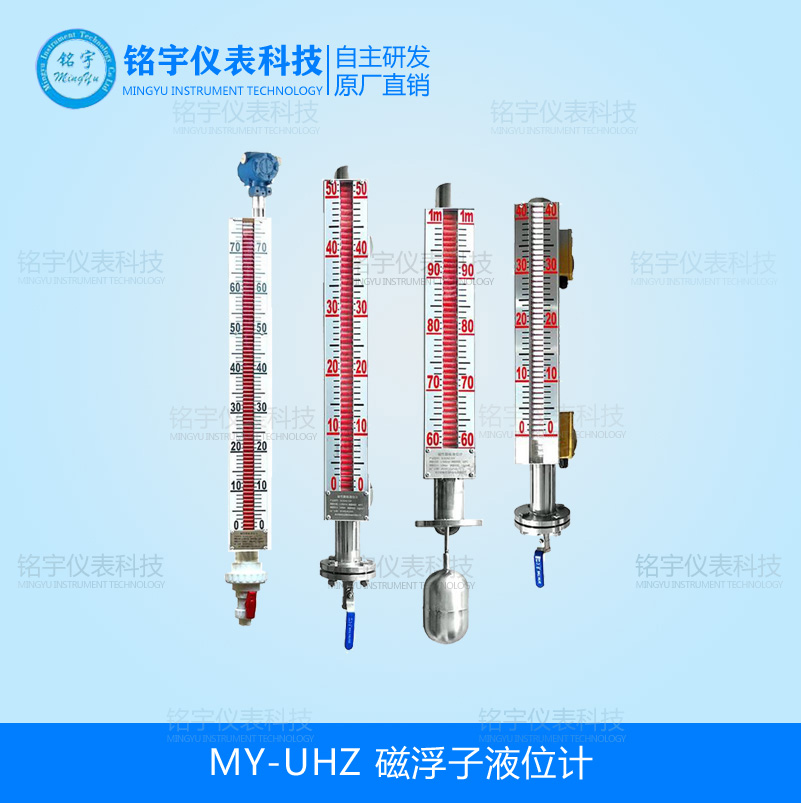

磁浮子液位计MY-UHZ

产品时间:2020/8/5 0:00:00

简要描述:

MY-UHZ磁浮子液位计它的本体、浮标、翻板箱等部件组成,其工作原理是根据阿基米德定律,利用磁性浮标驱动双色薄片来显示液面的位置,采用双色(黑色呈气相,红色呈液相)翻片显示。当液面上升时,液相翻板翻成红色,液面下降时,气相翻板翻成黑色,从而醒目指示容器内的液位变化,指示连续直观醒目、无盲区,在任何情况下都不会出现假液位。而且结构简单,安装维修方便,量程大,设计压力高使用寿命长,使用范围广。

磁浮子液位计详细资料:

MY-UHZ磁浮子液位计它的本体、浮标、翻板箱等部件组成,其工作原理是根据阿基米德定律,利用磁性浮标驱动双色薄片来显示液面的位置,采用双色(黑色呈气相,红色呈液相)翻片显示。当液面上升时,液相翻板翻成红色,液面下降时,气相翻板翻成黑色,从而醒目指示容器内的液位变化,指示连续直观醒目、无盲区,在任何情况下都不会出现假液位。而且结构简单,安装维修方便,量程大,设计压力高使用寿命长,使用范围广。

磁浮子液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。配置上、下限开关输出,可实现远距离报警、限位控制。配置变送器,可实现液位的远距离指示、检测与控制。
    根据在容器安装位置的不同,提供侧装和顶装两种形式。
    根据工作介质不同,提供不锈钢和 ABS 工程塑料两种材质;其中 ABS 特别适用于酸、碱等腐蚀性介质。

磁浮子液位计结构特点:
    l 基本型 液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的*磁钢通过磁耦合作用,驱动红、白色翻柱翻转 180 。 液位上升时,翻柱由白色转为红色,下降时由红色转为白色,从而实现液位的指示。
    l 上下限开关输出 利用磁性浮子随液位移动,使安装在液位计立管设定位置的簧片开关动作,实现 ON-OFF 控制或报警。
    l 电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量无件依次动作,获得电阻信号变化,转换成 0~10mA 或 4~20mA 的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示。

 磁浮子液位计的型号为:UHZ,它的本体、浮标、翻板箱等部件组成,其工作原理是根据阿基米德定律,利用磁性浮标驱动双色薄片来显示液面的位置,采用双色(黑色呈气相,红色呈液相)翻片显示。当液面上升时,液相翻板翻成红色,液面下降时,气相翻板翻成黑色,从而醒目指示容器内的液位变化,指示连续直观醒目、无盲区,在任何情况下都不会出现假液位。而且结构简单,安装维修方便,量程大,设计压力高使用寿命长,使用范围广。

磁浮子液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。配置上、下限开关输出,可实现远距离报警、限位控制。配置变送器,可实现液位的远距离指示、检测与控制。
    根据在容器安装位置的不同,提供侧装和顶装两种形式。
    根据工作介质不同,提供不锈钢和 ABS 工程塑料两种材质;其中 ABS 特别适用于酸、碱等腐蚀性介质。

磁浮子液位计结构特点:
    l 基本型 液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的*磁钢通过磁耦合作用,驱动红、白色翻柱翻转 180 。 液位上升时,翻柱由白色转为红色,下降时由红色转为白色,从而实现液位的指示。
    l 上下限开关输出 利用磁性浮子随液位移动,使安装在液位计立管设定位置的簧片开关动作,实现 ON-OFF 控制或报警。
    l 电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量无件依次动作,获得电阻信号变化,转换成 0~10mA 或 4~20mA 的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示。

磁浮子液位计主要技术参数:

安装形式

侧装式

顶装式

测量范围

mm

500,800,1100,1400,1700,2000,2500,

3000,3500,4000,4500,5000,5500,6000

500,800,1100,1400,1700,2000,2500,3000

工作压力

0.6,1.6,2.5,4.0MPa

0.6,1.6,2.5MPa

介质密度

≥ 0.5g/cm 3

≥ 0.76g/cm 3

连接

法兰

不锈钢

法兰20-40(DN20 PN4.0)(GB9119-88)

法兰200-25(DN200 PN2.5)(GB9119-88)

ABS

法兰 20-10(D N 20 P N 1.0)(GB9119-88)

法兰 200-6(DN 200 PN 0.6)
(GB9119-88)

主体材料

ABS( 工作压力 0.6MPa) 1Cr18Ni9T

介质温度

-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )

环境温度

-40 ℃ ~+70 ℃

示值误差

± 10mm

介质粘度

≤ 1st(10 - 4 m/s)

上下限

开关输出

1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4

电远传

连续显示

1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源4~20mA 输出 ,24VDC 二线制
4. 防爆特征 ia Ⅱ CT4 本质安全型


 磁浮子液位计选型表:

MY-UHZ翻柱式磁浮子液位计

代码
1
2

安装方式
侧装式
顶装式




代码
1
2

主体材质
ABS
1Cr18Ni9Ti





代码
1
2
3
4

公称压力
0.6MPa( 仅适用于主体材质为 ABS 时 )
1.6Mpa
2.5Mpa
4.0MPa




代码
1
2
3
4
5

型式
基本型
带上、下限开关输出
带电远传 (0~10mA 输出 ,220V,AC)
带电远传 (4~20mA 输出 ,24V,DC)
带本安防爆型远传 (4~20mA 输出 ,24V,DC)




安装间距 ( 测量范围 )




L1

装深度 ( 顶装式 ) (0~4000mm 任选 )



介质密度

g/cm3

MY-UHZ 1 1 1 1 L= □ L= □ p= □

定货须知
l 定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
l 用户如使用 JB 及 HG 法兰或或其它规格的法兰时可专门提出 , 我厂专业人员将协助您选型或为您设计制造特殊产品。
l 用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表:

安装型式

主体材质

公称直径

公称压力DN(mm)

法兰外径PN(Mpa)

螺心栓圆孔直 中径K

螺孔径 L

螺栓

密封面

法兰厚度 C

法兰密封垫

数量n

螺纹Th

d

f

外径

内径

厚度

侧装

不锈钢

20

4.0

105

75

14

4

M12

56

2

16

61

27

2

ABS

20

1.0

105

75

14

4

M12

56

2

16

61

27

2

顶装

不锈钢

200

2.5

360

310

26

12

M24

274

3

32

284

220

2

ABS

200

0.6

320

280

18

8

M16

258

3

24

262

220

2
